Ajouter des ports Sata à son serveur HP Proliant

Je vous ai déjà parlé à plusieurs reprise du serveur HP Proliant. Le mien est le modèle N40L, présenté ici il y a déjà un peu plus de deux ans. Aujourd'hui je l'utilise avec Xpenology, qui m'a permis de le transformer en Nas Synology. Je vous avais donné quelques petites astuces pour y loger jusqu'à 6 disques durs, ce qui permettait déjà d'avoir un gros stockage, d'autant plus que ce serveur supporte sans sourciller les disques de 4To :D Une excellente machine, qui tourne chez moi 24/24 depuis plus de deux ans.

Aujourd'hui je vais partager avec vous une petite astuce pour y ajouter encore deux disques supplémentaires si vous le souhaitez. Bon, pour les loger il faudra les mettre à l'extérieur, car il y a un moment où il n'y a plus de place, hein :p

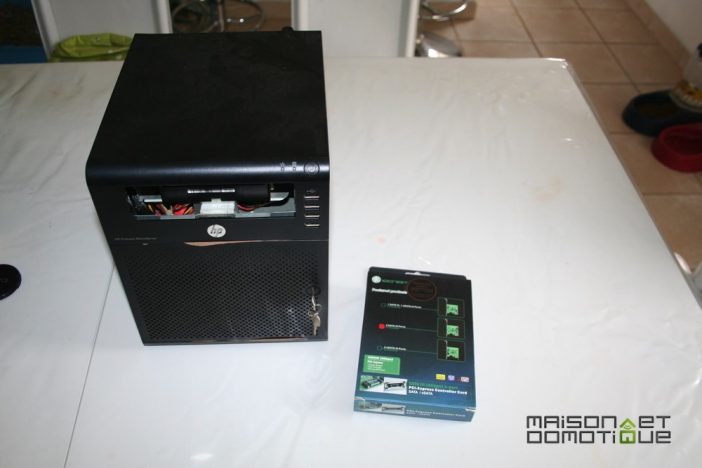

Dans mon cas, ce ne sera pas pour ajouter deux disques, mais remplacer un port Sata (normalement celui du lecteur DVD) qui est à priori défectueux: en effet, régulièrement le système m'indiquait que mon disque dur était en panne. Après un changement de disque dur, puis un échange entre deux disques du système, il s'est avéré que quoiqu'il arrive, le disque branché sur ce port Sata finissait toujours par tomber “en panne”. Enfin, d'après le système, car le disque fonctionnait en réalité très bien.

Syba_Proliant_1

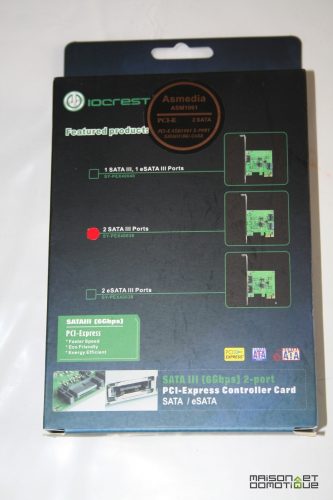

Pour cela j'ai utilisé une carte d'extension PCI Express de la marque Syba, le modèle SY-PEX40039, qu'on peut par exemple trouver chez Amazon à 25€ seulement. C'est un des modèles annoncés comme compatibles avec ce serveur. D'autre le sont également, mais celle ci avait l'avantage d'être assez facile à trouver, et surtout peu onéreuse.

A lire également:
Découverte du Khadas VIM1s: l'alternative parfaite au RPI pour réaliser une box domotique Home Assistant à moins de 75€ en 10min !

Syba_Proliant_2

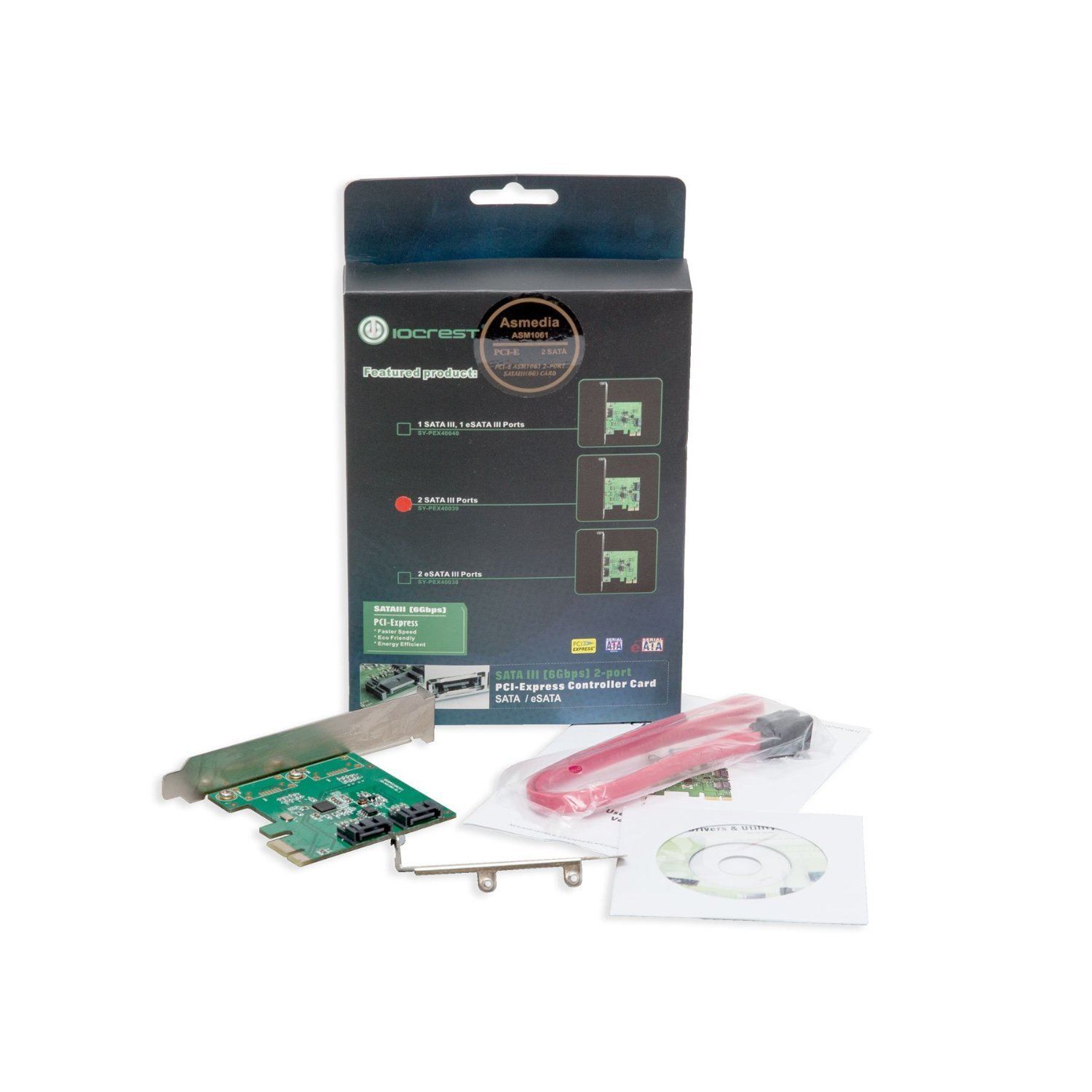

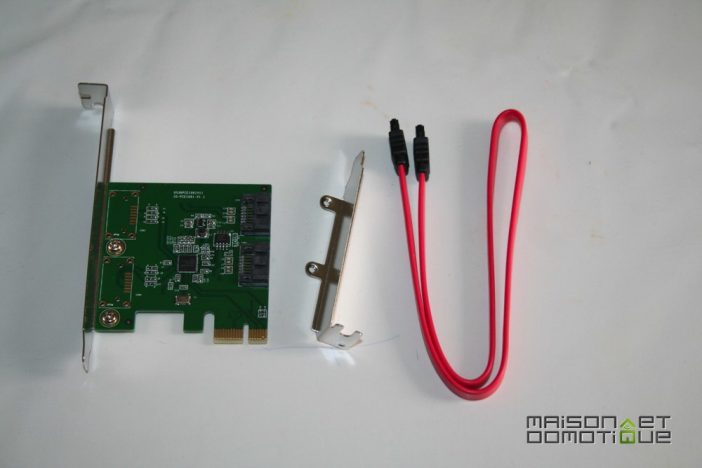

Le contenu est relativement simple: la carte, qui permettra donc d'ajouter deux ports Sata III à l'intérieur du serveur, une équerre low profile, et un cable Sata.

Syba_Proliant_3

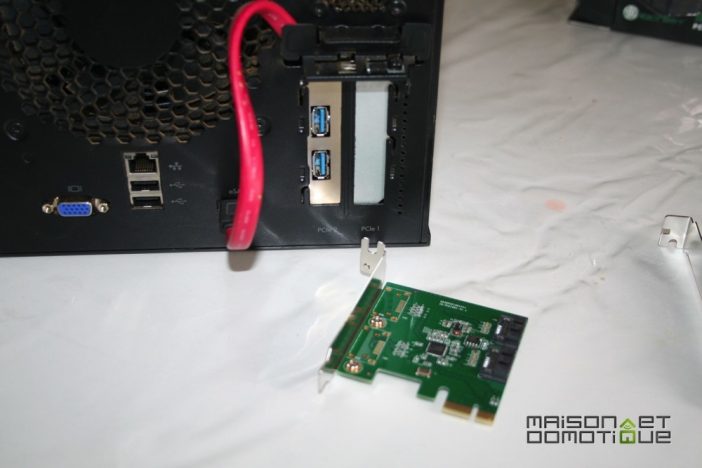

L'équerre Low Profile est importante, car le HP Proliant n'accepte que des cartes low profile du fait du peu de place disponible à l'intérieur. C'était l'autre point important dans le choix de cette carte bien sûr.

Syba_Proliant_4

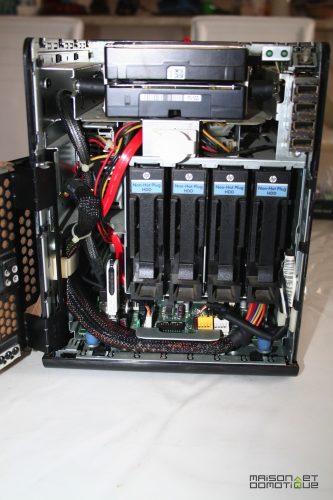

L'installation est extrêmement simple: on ouvre le HP Proliant

Syba_Proliant_5

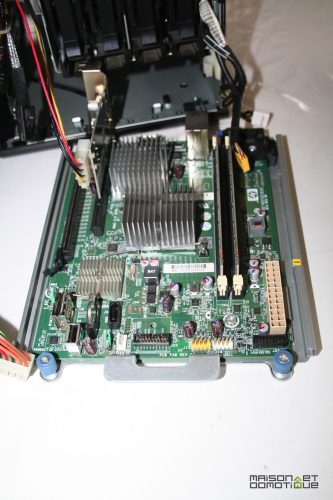

On débranche les cables de la carte mère, et on la retire.

Syba_Proliant_6

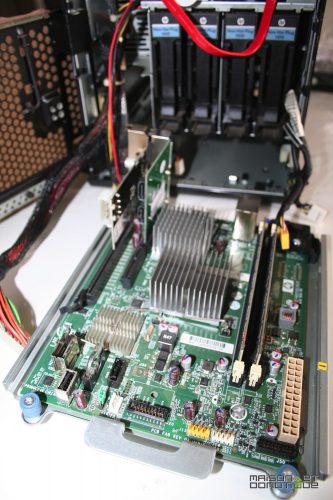

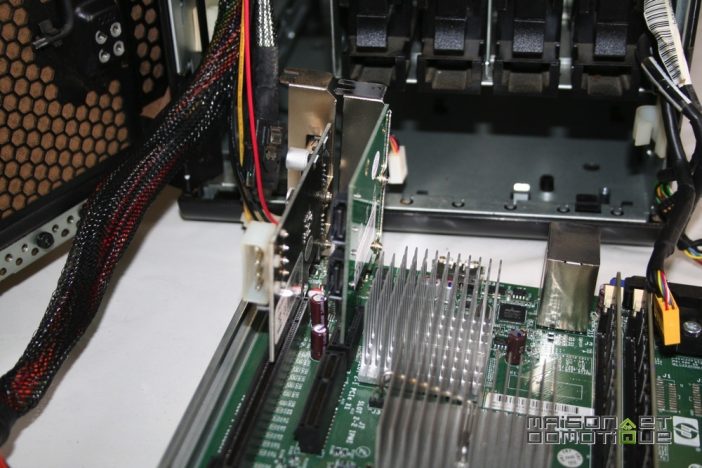

Il n'y a plus qu'à positionner la carte PCI Express dans l'un des slots disponibles, ici à gauche:

Syba_Proliant_7



Syba_Proliant_8

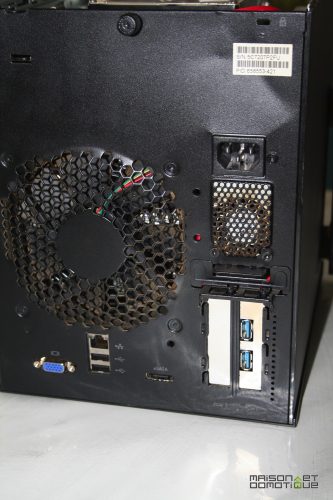

On remet la carte mère en place, on rebranche les cables, et on n'oublie pas de visser l'équerre à l'arrière du serveur. Ni vu ni connu, notre carte est installée:

Syba_Proliant_9



Dans ESXi, ici, qui me permet de virtualiser mon Xpenology, on peut voir les deux nouveaux emplacements pour disques durs:

esxi



Ces deux nouveaux emplacements sont parfaitement utilisables par Xpenology :D Mission réussie, et ceci en moins d'une demie heure !

Dans mon cas, ici, j'y ai donc branché le disque qui était anciennement relié au port Sata du lecteur DVD. Mais j'y ai également branché le disque qui était relié au port eSata à l'extérieur. Ainsi tout est propre, à l'intérieur, et j'ai libéré mon port eSata pour y brancher par exemple un disque de backup. Malgré le changement de connecteurs de ces deux disques durs, Xpenology n'y a vu que du feu et a redémarré comme si rien n'était.

A lire également:
Nas Synology: comment remplacer un disque dur sans perdre ses données ? (panne ou augmentation de capacité)

Voilà, c'était la petite astuce du jour après mon montage de ce week end. Ca pourra peut être servir à certains ;-)
