Somfy: Automatiser sa porte de garage

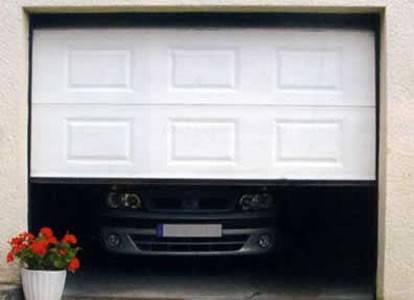

Nous avons vu la semaine dernière comment automatiser son portail à l'aide d'un équipement Somfy. Dans la continuité, ne serait il pas aussi agréable de pouvoir rentrer sa voiture directement dans le garage en arrivant chez soi ? Surtout avec le temps qu'il fait en ce moment :p Là aussi Somfy dispose de différents automatismes adaptés à tout type de porte de garage. Nous allons voir aujourd'hui comment installer soi même un automatisme GDK sur une porte de garage sectionnelle.



I. Présentation

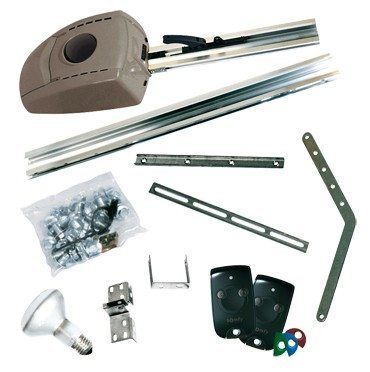

Le modèle utilisé ici est un GDK3000, facile à installer, et fourni complet:



kit GDK3000

Nous avons ici:

  • 1 motorisation avec récepteur intégré
  • 1 rail aluminium en 3 parties
  • 2 télécommandes 2 touches 433.42 MHz
  • 1 bras de liaison
  • 2 supports (linteau / porte)
  • 2 barres d’attache
  • 1 sachet de visserie
  • 1 ampoule 40 W
  • 1 notice d’installation et d’utilisation



II. Installation



Avant de commencer, il faudra avant tout veiller à avoir:

  • Niveau
  • Mètre
  • Crayon
  • Escabeau
  • Marteau
  • Visserie
  • Un tournevis cruciforme et un tournevis plat
  • Une perceuse avec des forêts de 3 et 8 mm
  • Etau
  • Une clé à pipe et une clé plate de 8 et 10 mm

L'installation se déroule en plusieurs étapes.



1. Mettre en place le rail

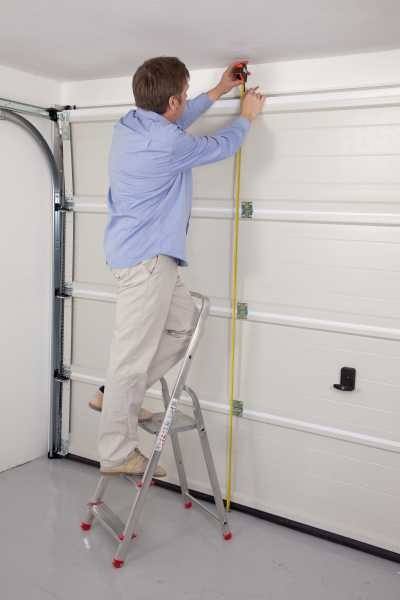

1) Pour repérer la hauteur de fixation de l’attache, mesurez la distance entre le haut de la porte et le sol, et ajoutez entre 25 et 165 mm.



01 1

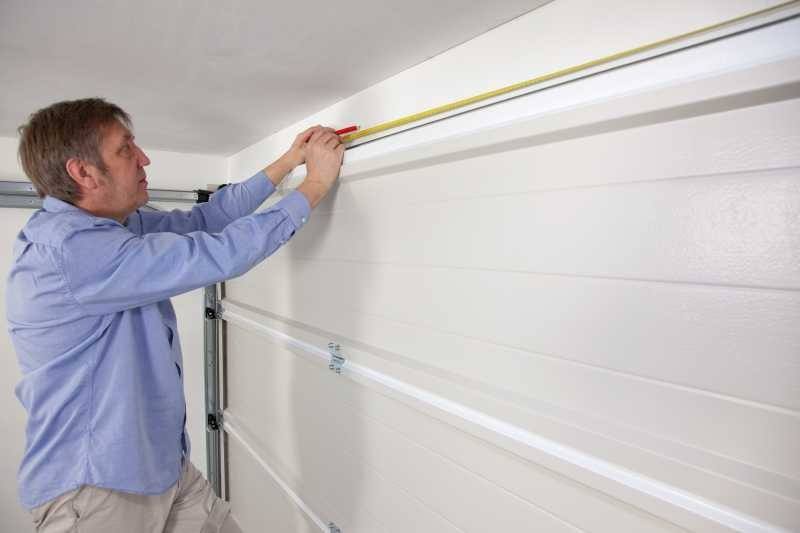

Puis tracez l'axe médian de fixation, à mi largeur de la porte.



01 2

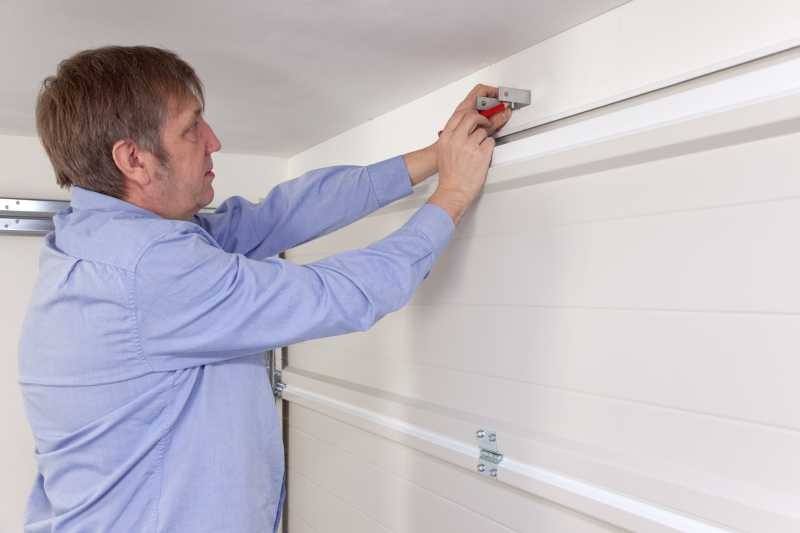

2) Repérez les points de fixation de l’attache rail / mur, pour percer et insérer les chevilles.



A lire également:
10 astuces pour créer une ambiance Halloween avec votre système domotique !

02 1

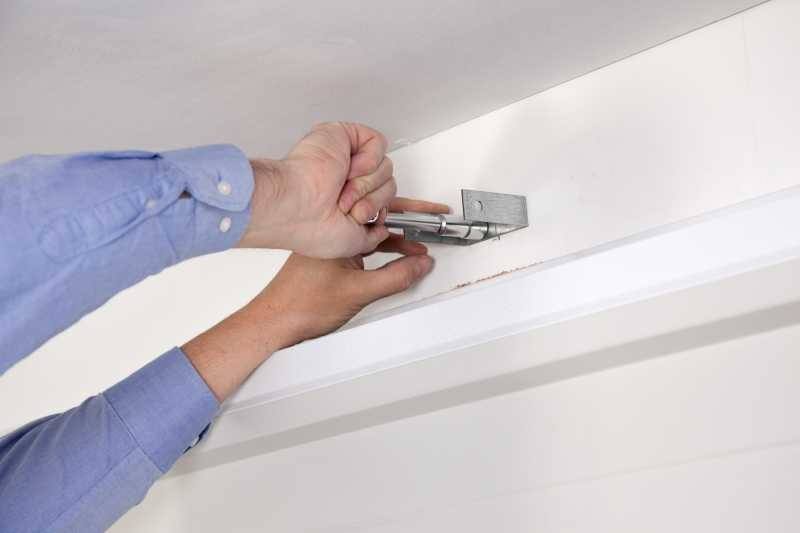

Fixez ensuite l’attache avec deux vis.



02 2

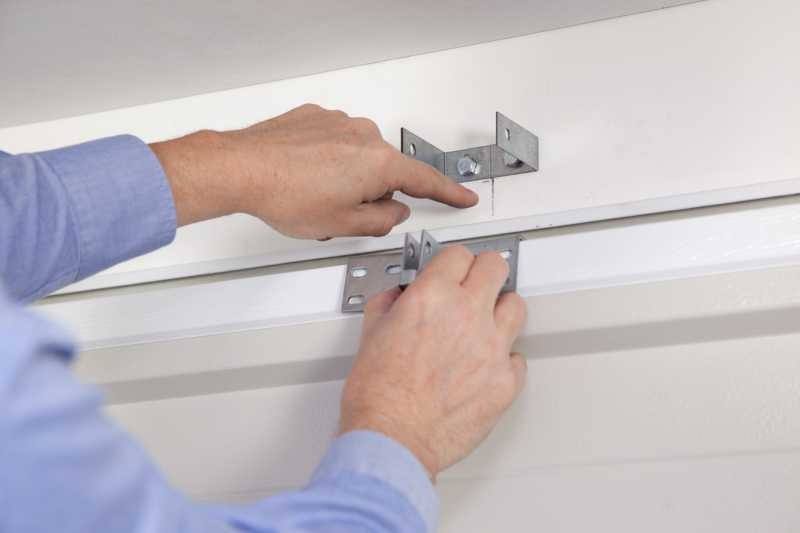

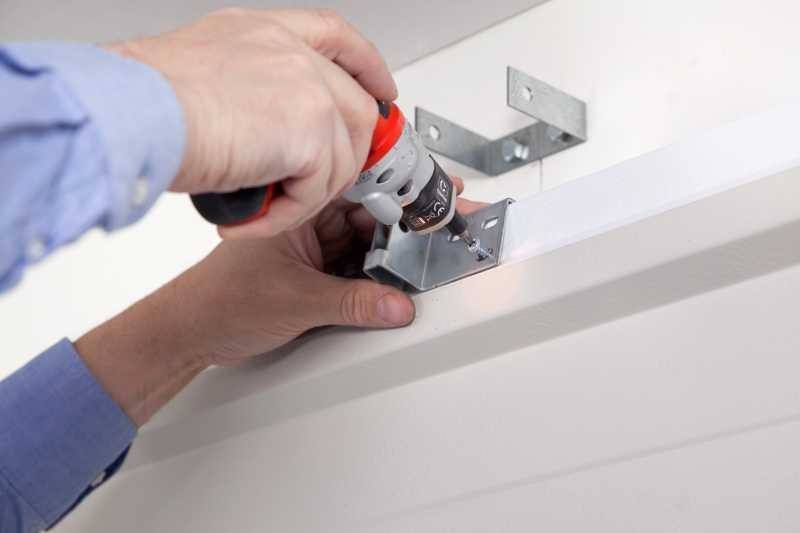

3) Alignez l’attache porte / bras de liaison sur l’axe médian, avant de la fixer à l’aide de vis autoforeuses.



03 1

03 2

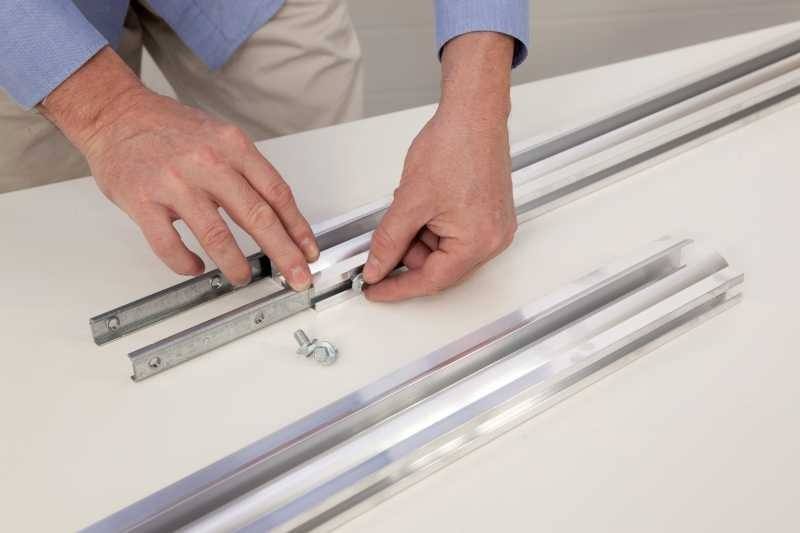

4) Déterminez le nombre de rails nécessaires, puis assemblez-les avec les barrettes et vis fournies. Vérifiez l’alignement de votre montage avant de bloquer les vis.



04 2

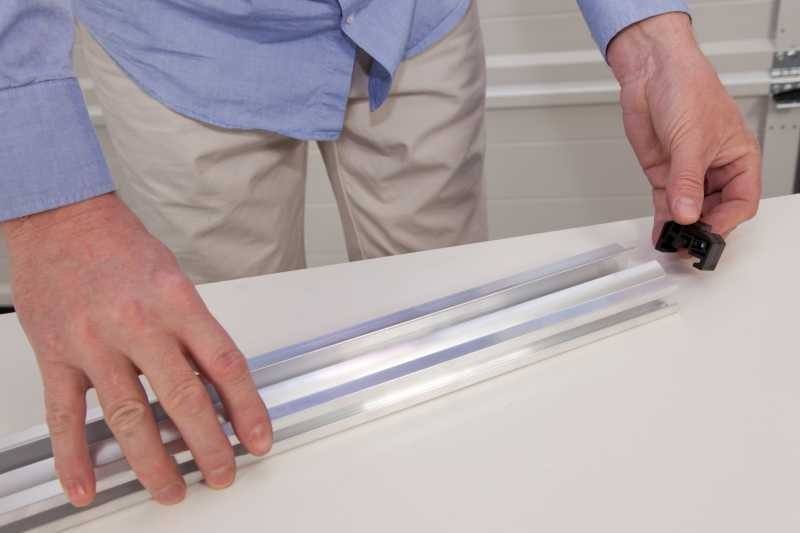

5) A l’une des extrémités du rail, montez les deux barrettes d’assemblage.



5

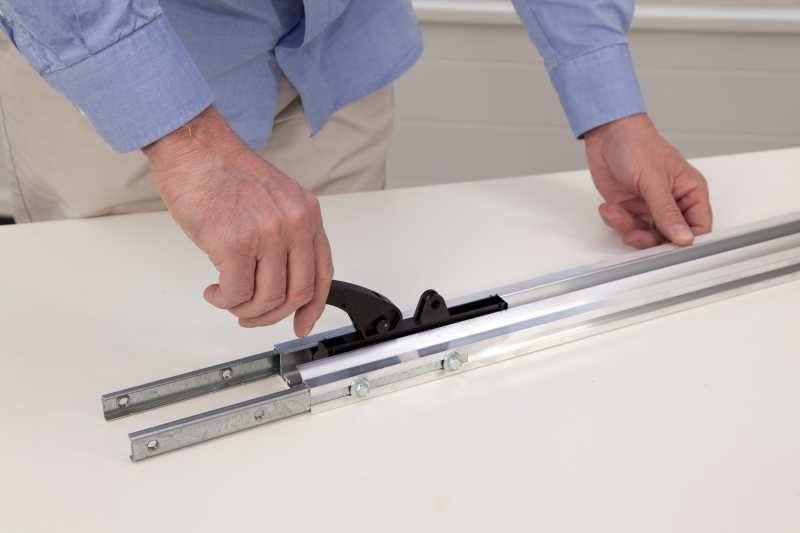

A l’autre extrémité, introduisez la butée de fermeture du rail.



5 1

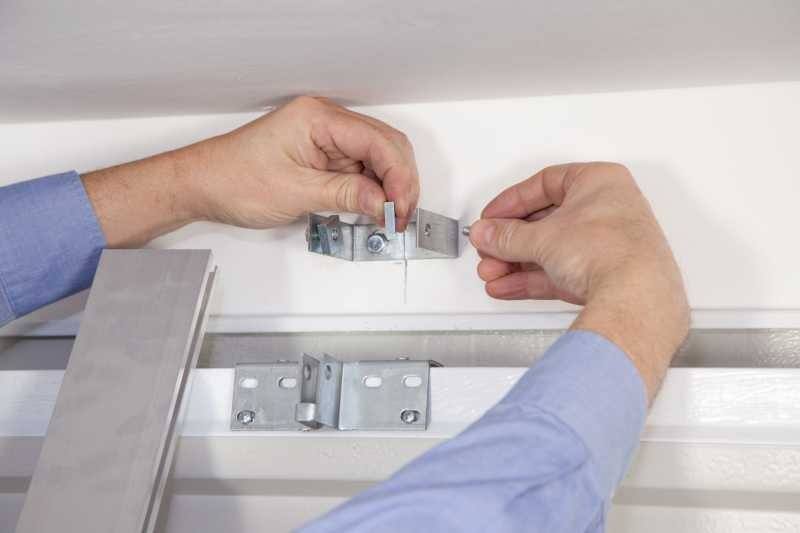

6) Insérez les vis fournies et les écrous carrés dans l’attache rail /mur puis fixez-y une extrémité du rail, que vous basculerez à l’horizontal grâce à l’escabeau.



6 1

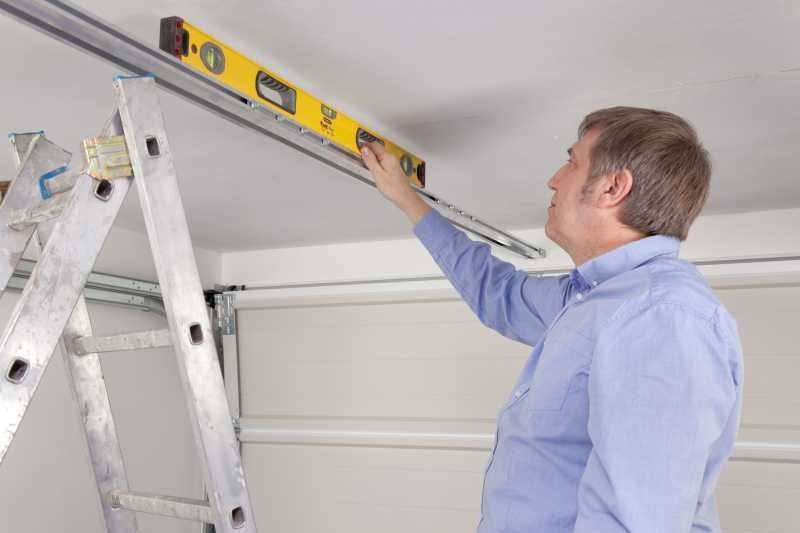

Vérifiez au niveau avant de serrer les vis.



6 2

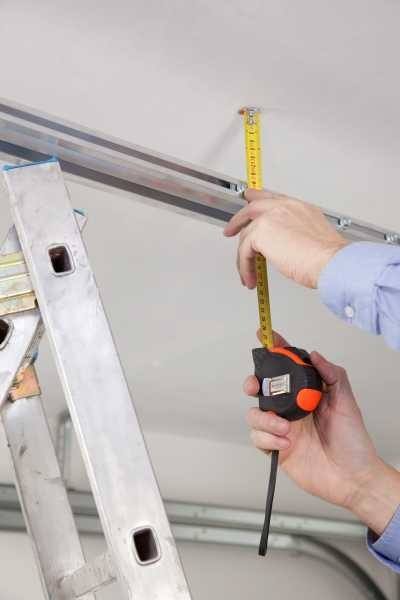

7) Mesurez la distance entre le haut du mur et le bas du rail, et reportez la sur les deux barres d’attache.



7 1

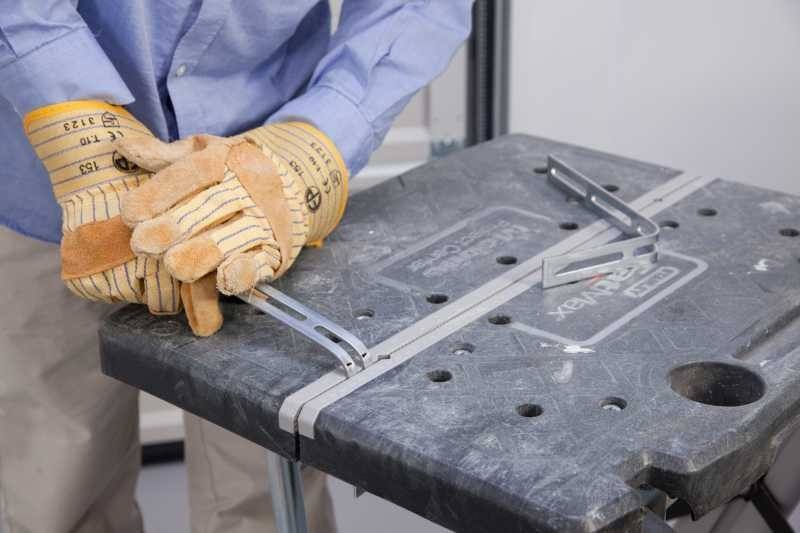

Pliez-les à cet endroit à l’aide d’un étau.



7 2

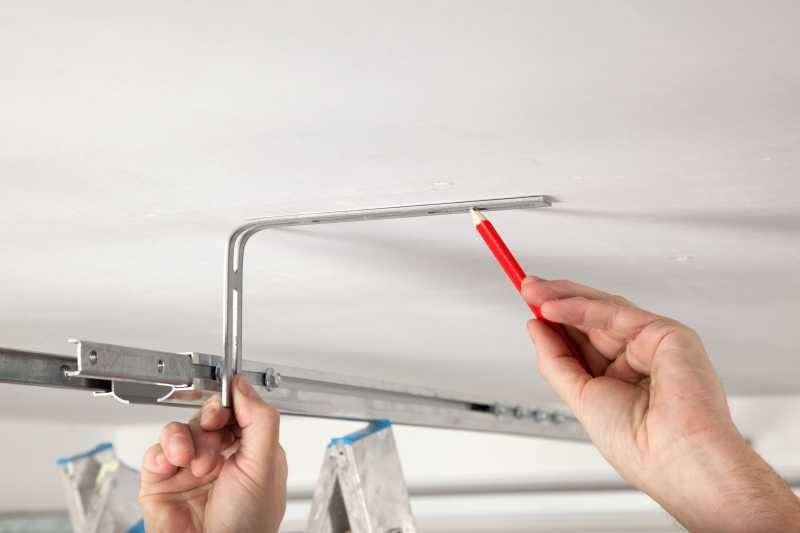

8) Repérer les points de fixation des deux barres, percez, puis chevillez.



8

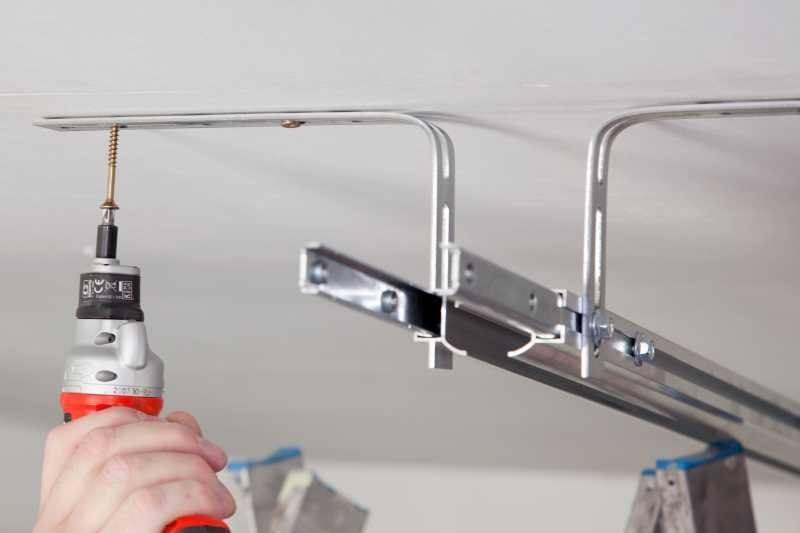

9) Retirez les vis de chaque coté de l’extrémité du rail, avant de fixer les deux barres d’attache sur le rail et au plafond. Vérifiez l’alignement en faisant coulisser le chariot.



9



2. Monter le moteur

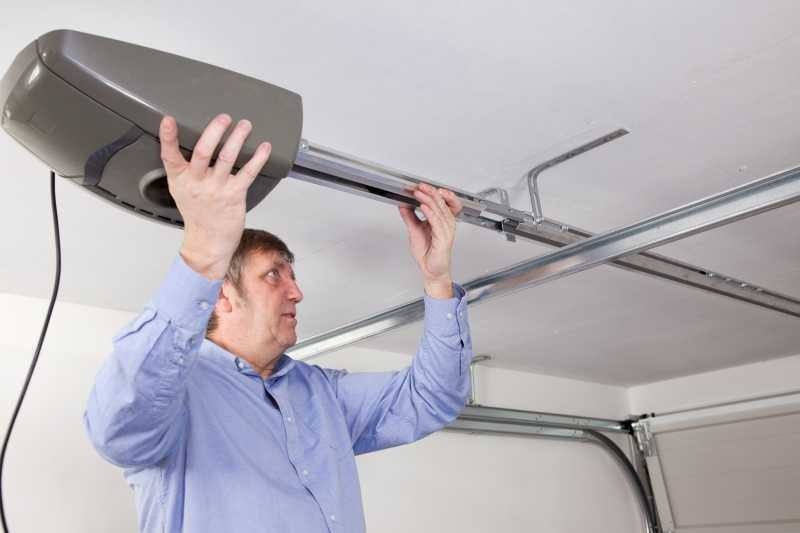

10) Faites glisser le rail du moteur dans le rail principal, serrez les vis en contrôlant l’alignement



101

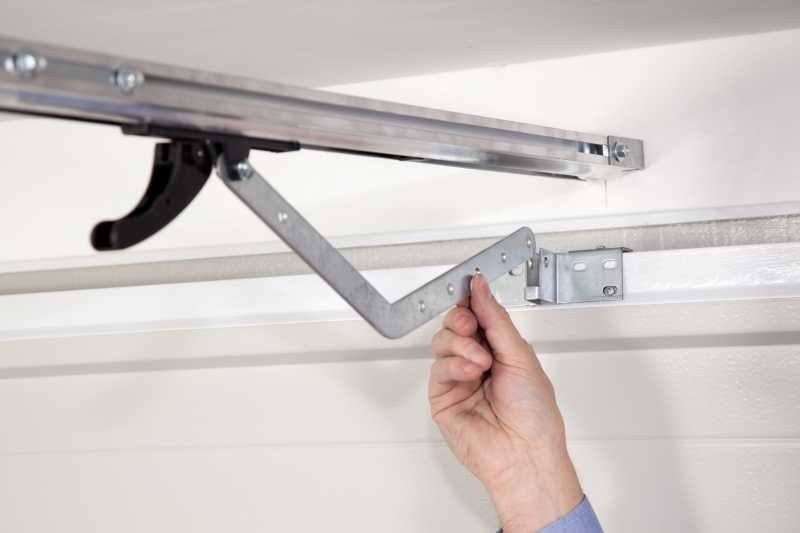

11) Fixez le bras de liaison sur le chariot avec l’axe d’assemblage et le clip de butée, puis répétez l’opération sur l’attache murale.



111

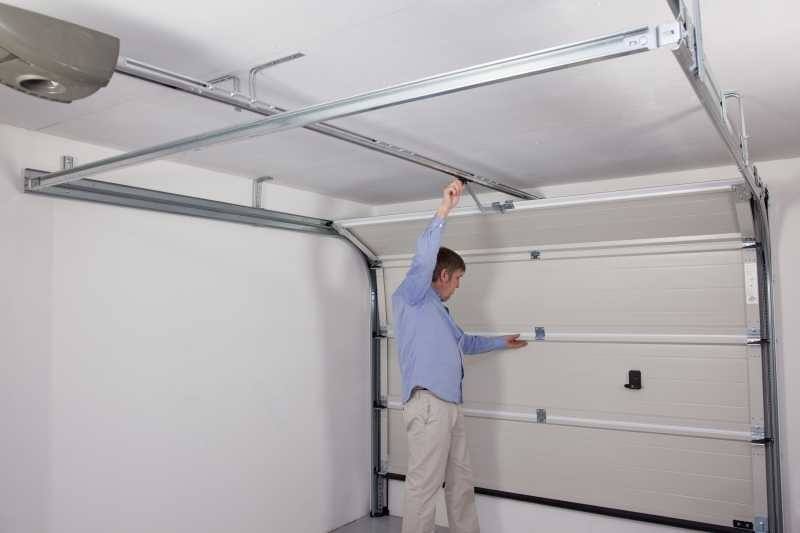

12) Ouvrez complètement la porte puis positionnez la butée d’ouverture et vissez-la.



A lire également:
10 astuces pour créer une ambiance Halloween avec votre système domotique !

121

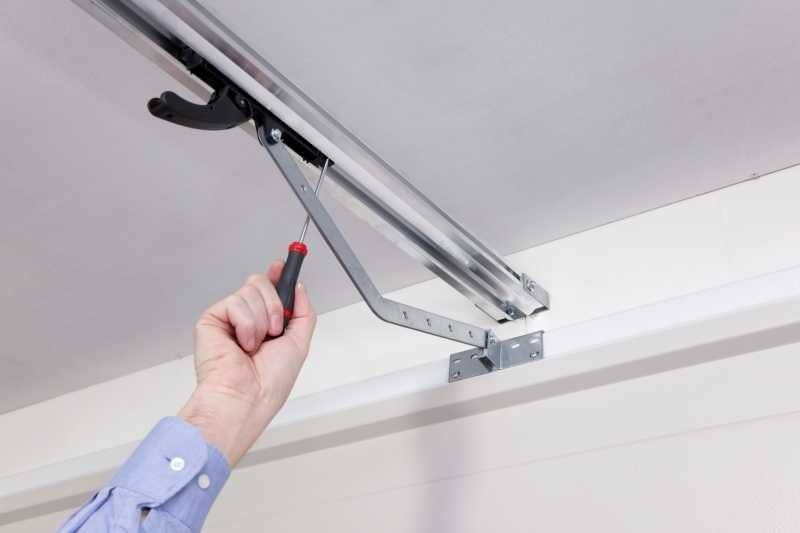

Répétez l’opération pour la butée de fermeture et verrouillez le chariot.



12 1



3. Réglage du moteur

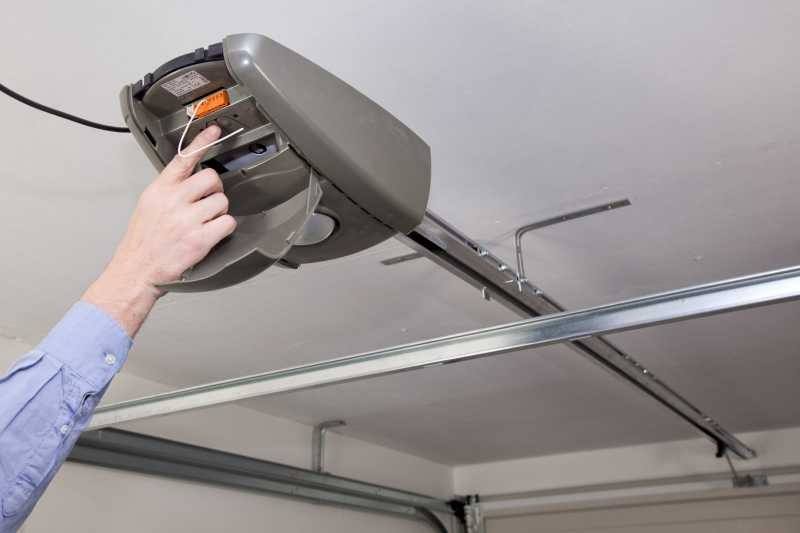

13) Appuyez sur bouton de réglage, puis actionnez le bouton de vitesse jusqu’à ce que la chaine atteigne le chariot. Réenclenchez le bouton de réglage : le voyant s’éteint



131

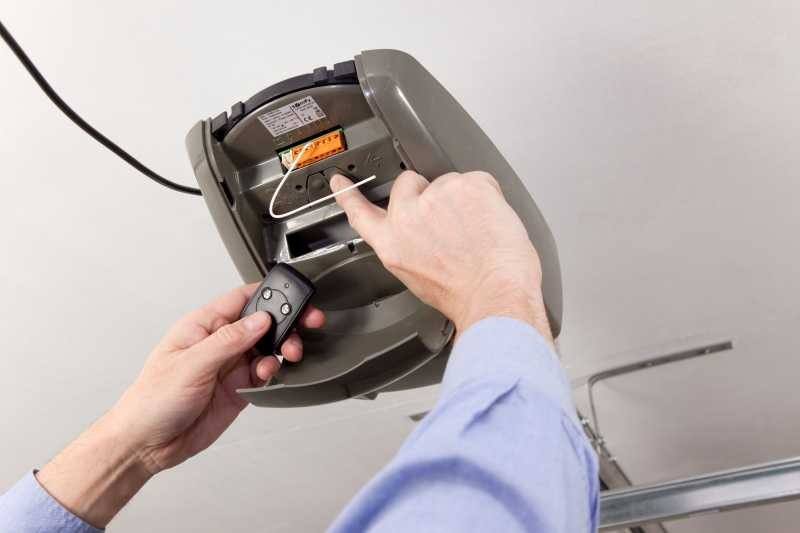

14) Pour mémoriser la télécommande, appuyez trois secondes sur le bouton de réglage et actionnez la télécommande. Le voyant s’éteint : elle est mémorisée.



141

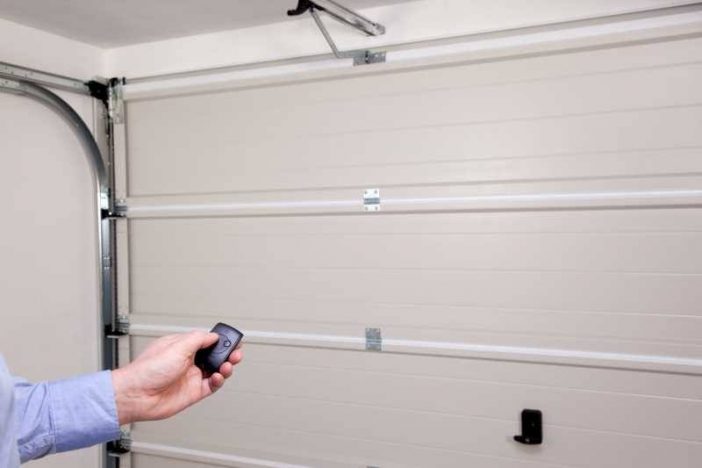

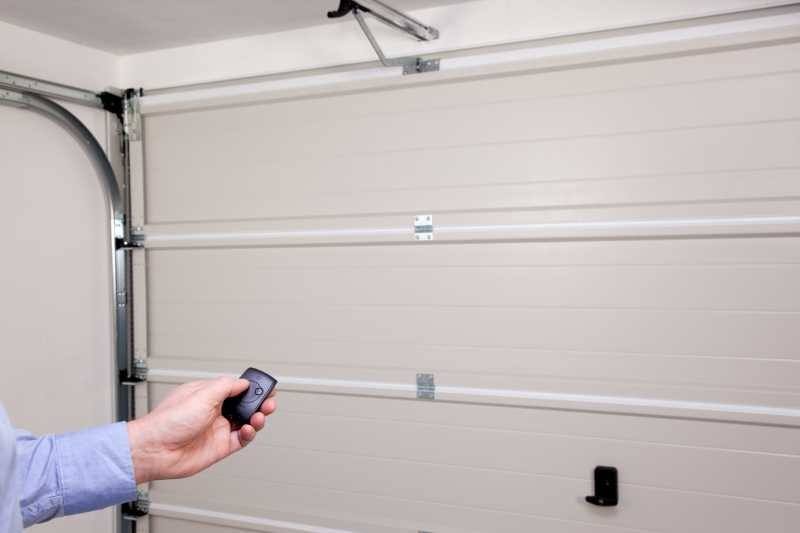

15) Pour lancer l’auto-apprentissage, actionnez le bouton de réglage porte fermée, effectuez une ouverture / fermeture complète avec la télécommande, puis répétez l’opération. La porte ralentit avant les butées.



15





III. Conclusion



L'installation nécessite un peu de travail, mais n'est pas plus compliquée en soi que l'installation de l'automatisme de portail. La qualité des équipements Somfy n'est plus à prouver, et ce type d'automatisme commence à moins de 250€ pour une porte allant jusqu'à 5m². Petit détail pratique, la télécommande peut ouvrir à la fois le portail et la porte de garage :D

Comme l'automatisme pour portail, l'automatisme pour porte de garage possède également un contrôle via contact sec, ce qui facilitera son intégration dans une installation domotique existante. David, mieux connu sous le pseudo Mr Domotic, a expliqué il y a quelques temps comment contrôler son automatisme de garage Somfy avec une carte IPX et une Zibase, par exemple.

Alors pourquoi s'en priver ? (le jour où je pourrai rentrer une voiture dans mon garage, c'est sûr, je m'équiperai :p)

Pour information, cet article peut contenir des liens affiliés, sans aucun impact sur ce que vous gagnez vous même ou le prix que vous pouvez payer pour le produit. Passer par ce lien vous permet de me remercier pour le travail effectué sur le blog chaque jour, et d'aider à couvrir les dépenses du site (hébergement, frais de port pour les concours, etc.). Ca ne vous coute rien, mais ca m'aide beaucoup ! Merci donc à ceux qui joueront le jeu !

Inscrivez vous à notre newsletter !

Ne ratez plus aucun article, test de produit ou guide, grâce à un mail dans votre boite chaque vendredi !

Tags :

1 commentaire
  1. Hello,
    Vous dites que le moteur peut aussi être commandé “par contact sec”. Est-ce à dire qu’on peut utiliser un bête interrupteur ? Si oui, quel serait le schéma de branchement ? (La doc semble suggérer que les bornes 1 et 3 sont les bonnes puisque cela marche avec la commande à clé, mais je ne sais pas si cette commande fait bêtement contact ou si elle comporte une certaine logique ?)

    Merci d’avance pour votre aide.

    Y.
