Décision: un nouveau serveur domotique !

1

Voilà quelques jours que je fais des tests avec mon serveur domotique, qui est un portable. Et là je m’arrache les cheveux ! Jusqu’ici c’était suffisant, mais là il faut jongler avec du bricolage pour les ports série, l’acquisition vidéo pour les caméras, etc…

Hier soir j’ai donc pris une décision: je passe à un pc fixe !

Serveur Domotique

Quelques contraintes à respecter:

  • la taille du boitier. Je veux que ce serveur soit dans l’armoire de brassage. On trouve pour cela des boitiers rackables 19″ à prix intéressant sur Ebay. Malheureusement leur profondeur tourne souvent entre 50 et 60 cm. Et après avoir mesuré, si on compte les branchements à l’arrière du PC, mon boitier ne peut faire que 37 cm de profondeur maxi :(
  • la possibilité d’avoir 4 ports d’extension PCI. Car tous les périphériques propres à la domotique demandent de nombreux ports. J’envisage donc déjà une extension avec 4 ports série, une autre avec 4 ports USB2, une pour la carte d’acquisition vidéo qui accueillera les caméras analogiques, et une autre pour une carte modem, permettant au serveur d’intercepter les appels, etc…

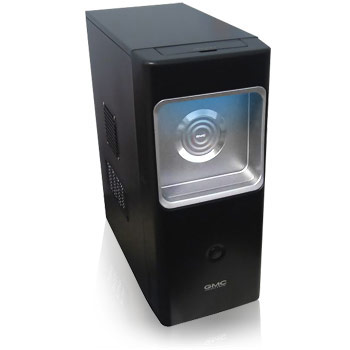

Après avoir parcouru des pages et des pages de boitiers PC, je commencais à me faire à l’idée de devoir prendre du micro ATX, les boitiers full ATX étant également trop profonds. Mais là autre problème: sur une carte micro ATX, en général on ne trouve que 2 ports PCI, un peu limite, donc…  Finalement, miracle, j’ai trouvé LE boitier:



42 cm de haut, donc passe sur une étagère 19″ dans l’armoire de brassage, posé sur le côté pour en faire un boitier desktop, et surtout seulement 33 cm de profondeur ! Pour du full ATX, c’est impressionnant ! En fait la petite astuce vient du fait que le lecteur CD est monté à la verticale. C’est d’ailleurs la grosse originalité de ce boitier. Et ce boitier ne coute que 33€ ! Hop, adjugé !

Quelques liens:

http://www.materiel.net/ctl/Boitiers/34981-R2_Toast_noir_.html

http://www.matbe.com/articles/lire/441/boitier-gmc-r-2-toast-la-surprise/page1.php

http://www.gmc.co.kr/products/itemView_eng.php?cateID=1&cateID1=5&cateID2=2&cateID3=0&itemID=207

Bon, à l’intérieur c’est un peu dépouillé: un seul emplacement 5″ 1/4, et deux emplacements internes 3″1/2. Mais c’est suffisant pour mes besoins: un lecteur CD / DVD pour les installations de soft, et deux disques durs SATA 200Go en Raid 1 pour la protection des données (en cas de crash d’un disque dur, il faut que l’installation puisse redémarrer rapidement, car le serveur controlera toute la maison). 200Go c’est un peu beaucoup pour son utilité, mais j’ai ces deux disques dispos, ca évite de racheter.

Côté carte mère, je récupère la carte mère et le processeur de mon PC Home Cinéma : une Asus K8N-E Deluxe ( http://fr.asus.com/products.aspx?l1=3&l2=14&l3=66&l4=0&model=232&modelmenu=1 ) avec un processeur AMD 64 3000+ cadencé à 1.8 Ghz, et 2 Go de Ram. Le processeur devrait être suffisamment puissant, car le principal soft qui tournera sur ce serveur sera Homeseer, et le soft pour la vidéo surveillance. Par contre cette carte mère peut accueillir 5 cartes PCI, exactement ce dont j’ai besoin ! Finalement en regardant dans tout mon matos informatique, j’ai les cartes d’extension Usb, série, et une alimentation. Il ne me restera plus qu’à acheter la carte d’acquisition vidéo pour les caméras, qu’on peut trouver dans les 20€ sur EBay ( ici par exemple ).

Côté système d’exploitation, j’hésite entre XP Pro SP2 , ou un Windows Server 2003 Standart.

PC Home Cinéma

Bon, du coup il va falloir rhabiller le PC Home Cinéma du salon :D

Depuis que je l’ai assemblé, pas mal de choses sympa sont sorties. J’ai donc dégoté une petite carte mère conseillée dans une config HD sur le site HomeMédia, la Gigabyte GA-MA78GM-S2H. Elle possède de base une sortie VGA et DVI, mais surtout une sortie HDMI compatible HDCP et le son 7.1. Et cette carte est suffisamment puissante pour décoder de la vidéo haute définition en provenance de films Blue Ray par exemple ! Les tests que j’en ai lu sont très enthousiastes, et au final cette mobo convient parfaitement pour un PC de salon multimédia. Couplée à un petit processeur Amd athlon 64 X2 4400+ AM2, 2Go de Ram, et un disque dur de 750 Go, ca devrait le faire !  Avec deux cartes Tuner TNT pour la TV et l’enregistrement. Tout ca pour un budget tournant dans les 120€ :D (il n’y a que la mobo et le processeur à acheter). Et cette config sera évolutive, car cette mobo peut supporter un processeur Quad Core, et recevoir une carte vidéo PCI Express quand le chipset intégré deviendra trop juste. J’y ajouterai d’ailleurs un lecteur BlueRay d’ici la fin de l’année, vu qu’on en trouve déjà dans les alentours de 110€ :D

Quelques liens:

http://www.homemedia.fr/configurations-pc-media-center/11-PC-Home-Cinema-dedie-a-la-haute-definition.html

http://www.materiel.net/ctl/Socket_AM2/36764-MA78GM_S2H.html

http://59hardware.net/Tests/Cartes_meres/Test_:_Gigabyte_GA-MA78GM-S2H.html

Ce PC tournera sous Vista Media Center, que je trouve très sympa à l’utilisation (et plus simple à configurer que le MCE 2005)

Il n’y a plus qu’à commander tout ca, et l’assembler !

Nouvelles photos très bientot, donc ;-)
