Bon, apparemment pas mal de monde attendait cet article, alors le voici: comment domotiser sa boite aux lettres ! Attention, il ne faut pas imaginer que votre courrier va arriver tout seul chez vous :D Le but est d’être prévenu que le facteur vient de passer. Ca évitera au moins d’aller jusqu’à la boite aux [...]
Bon, apparemment pas mal de monde attendait cet article, alors le voici: comment domotiser sa boite aux lettres !
Attention, il ne faut pas imaginer que votre courrier va arriver tout seul chez vous :D Le but est d’être prévenu que le facteur vient de passer. Ca évitera au moins d’aller jusqu’à la boite aux lettres pour rien ;-)
Certains trouveront que c’est un peu « poussé », mais j’avais le matériel pour, alors je me suis amusé…
I. Le Matériel
Sur les boites aux lettres normalisées, vous avez trois accès:
- la porte avant pour le dépôt des colis,
- le volet à l’avant pour y glisser les lettres,
- et la porte arrière qui permet de retirer son courrier
Ce qui nous intéresse est donc d’espionner la porte avant et le volet avant, utilisés par le facteur. Pour cela, j’ai simplement utilisé un DS18, que j’avais en trop avec mon alarme SC9100 (mais que l’on peut acheter séparément pour une quarantaine d’euros). Il s’agit d’un capteur d’ouverture de porte sans fil, alimenté par deux piles.
La petite astuce sur ce capteur, est qu’il dispose d’une entrée filaire. Nous avons donc le capteur intégré au détecteur, et la possibilité d’en ajouter un second.

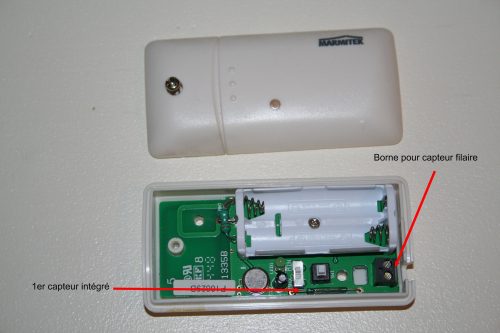

Quand on ouvre le boitier, on a donc cela:
J’ai récupéré le système de capteurs d’un vieux détecteur (le système avec les aimants), et raccordé les fils dans la borne pour tester:
Ca fonctionne sans problème ! Le top: chaque détecteur a sa propre adresse dans Homeseer. Nous verrons donc comment gérer cela plus tard.
Par contre, un problème qui va se poser: en mettant le capteur dans la boite aux lettres, celle ci va faire cage de Faraday, et le RFXCOM placé chez moi risque de ne rien capter. J’ai donc déporté l’antenne du capteur. Celle ci est directement intégrée au circuit imprimé. Mais il existe un petit emplacement où on peut souder un fil pour l’antenne. D’ailleurs sur le circuit imprimé il est marqué « Ant ». On peut voir ici le petit fil blanc que j’ai ajouté:
Fil que j’ai passé sous le circuit imprimé pour faciliter le passage:
Et qui ressort à la sortie de la borne du capteur:
Voilà une solution qui fonctionne: deux capteurs d’ouverture, avec antenne déportée :D Et pas besoin d’être un pro du fer à souder ! Il n’y a plus qu’à installer ca dans la boite aux lettres.

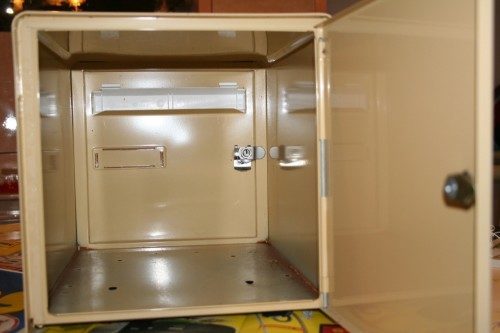

Voilà donc ma boite aux lettres, très classique…

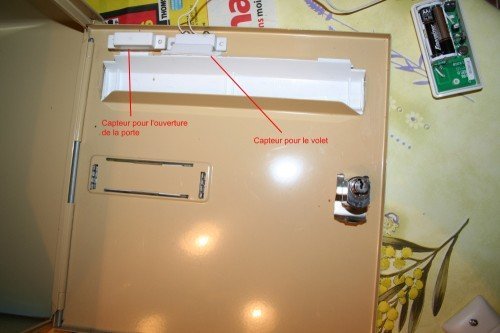

J’ai placé mes deux capteurs d’ouverture de cette facon:

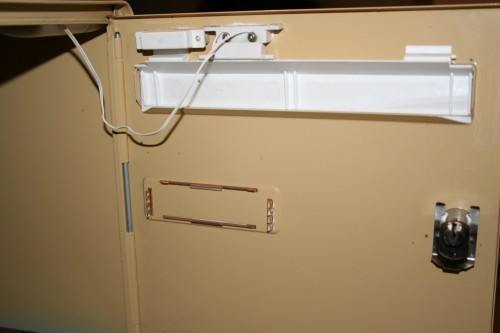

Le petit volet pour les lettres possède un rebord à l’intérieur de la boite aux lettres. En levant le volet pour mettre le courrier, le rebord s’éloigne de la porte. J’ai donc placé le capteur filaire ici (à droite).
A gauche se trouve le détecteur d’ouverture pour la porte. L’autre bloc, plus gros, contenant les piles, sera fixé à l’intérieur:
Tout a été collé au « Ni Clou ni Vis », les double face risquant de se décoller rapidement (humidité, changements de température, etc…)

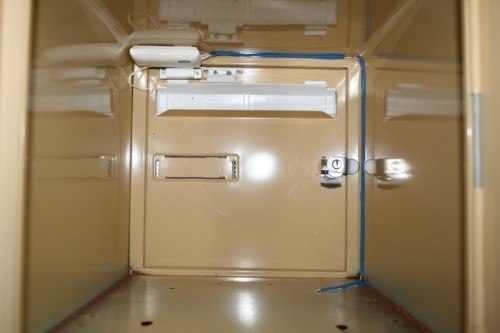

Il n’y a plus qu’à faire passer l’antenne jusqu’à l’extérieur. J’ai fait longer le cable dans la boite aux lettres, maintenu par un peu de ruban adhésif:

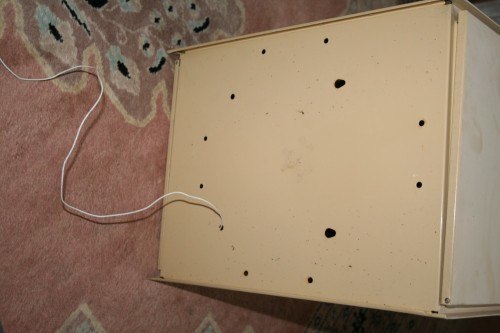

Et fixation de l’antenne à l’extérieur (je changerai le ruban adhésif par du plus discret, mais c’est tout ce que j’avais sous la main à ce moment là ;-)

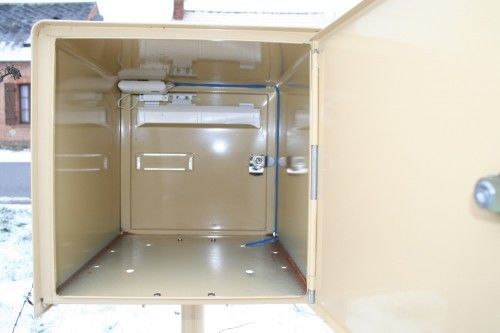

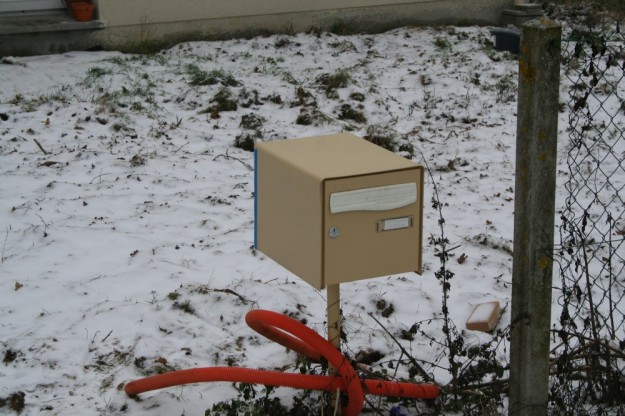

Et en situation:
Le tout reste suffisamment discret pour ne pas éveiller trop la curiosité du facteur, et surtout éviter qu’il n’accroche les capteurs en passant le courrier.
L’installation est prête ! Il n’y a plus qu’à configurer ca dans Homeseer.
Cédric Locqueneux
Ou va t on ;)
C'est génial !
J'attendais cet article et il est fort intéressant. J'ignorais que les capteurs d'ouverture pouvaient avoir une entrée filaire et c'est bon à savoir!
Espérons pour toi que les enfants de tes voisins ne passent pas ici… tu risques d'avoir beaucoup d'alarmes courrier pour rien sinon ;)
Tu es hallucinant !
Mais en fait je trouve ça très pratique !
Tiens par exemple, je viens de déménager et j'attends avec impatience ma freebox !
Petit inconvénient : être prévenu quand ce sont des prospectus… tu n'as pas une parade ?? lol
:D Je vois que ca plait :D
@Fritz: ils seront pris en flagrant délit avec la caméra, y'a plus qu'à envoyer la photo aux parents ;-)
@Jplelievre: euh, en fait ca me donne une idée, le coup des prospectus… Ce ne sera pas du sûr à 100%, mais ca ne devrait pas être mal:
- J'enregistre en base de données le passage du facteur chaque jour. Je peux en déterminer un créneau horaire pendant lequel le facteur passe
- si la boite aux lettres est activée en dehors de ce créneau horaire, j'en déduis qu'il s'agit de prospectus (en considérant, comme c'est souvent le cas, que les prospectus ne sont pas distribués par le facteur).
Ca devrait le faire ?!
Sinon, je suis comme toi: je commande souvent des trucs par correspondance, et j'attend avec impatience la réception du colis. Là je serai informé de l'arrivée :D
Super, je l'attendais celui là!
Moi j'aurais plus penser à mettre un détecteur de mouvements à l'intérieur, qu'en penses-tu?
Je ne suis pas sûr du résultat obtenu, étant donné que la majorité des détecteurs de mouvements sont basés sur la détection de chaleur.
Et puis je n'en avais pas sous la main, mais faudrait tester, en effet. Dans ce cas il suffirait de poser un détecteur de mouvements sans fil dans la boite aux lettres… mais c'est moins drole :D
Et puis il ne sera pas possible de différencier le courrier des colis, les deux générant la même détection.
"ils seront pris en flagrant délit avec la caméra, y’a plus qu’à envoyer la photo aux parents ;-)"
Attention à la législation ;)
Tu n'as pas le droit de surveiller la voie publique je crois. Et chez toi il faut que les gens soient prévenus.
Il ne te reste plus qu'à mettre un petit haut parleur dans la boîte aux lettres qui dit : "Souriez, vous être filmés: )"
;)
C est vraiment trops fort dommage en apartement je peux difficilement faire pareil
Pourtant j ai une factrice qui avise systematiquement les passages alors qu il y a souvent quelqu un le matin
domotiser ma boite avec un mssage " nous somems la alors monte dans les étages !!!!"
Tout dépend à quelle distance tu es de ta boite aux lettres (étage, éloigné,etc…). Comme le capteur dans la boite aux lettres est en fréquence radio, tu pourrais le mettre dans ta boite aux lettres et avoir le récepteur chez toi, si par exemple tu habites au 2eme à peu près au dessus de ta boite aux lettres ?
Bonjour,
Lecteur assidu de ton blog j'envisage de débuter dans la domotique et à cet effet j'ai commencé mon propre programme type HomeSeer.
Cela dit ton article soulève un question importante avant mon 1er achat, les capteur X10 type ce contacteurs peuvent ils emmettre vers un module type CM15 ou doit on obligatoirement avoir un appareil type ton RFXCOM ?
Merci de m'éclairer …
Très bon tuto !
Es-que l'on est obligé d'avoir de la neige comme sur les photos ou c'est accessoire :)
@Neuro: pour ce que j'en sais (je n'ai pas de CM15), cette interface ne gère pas les ordres 433Mhz sécurisés, les capteurs comme celui ci ne seront donc pas reconnus. Ils ne sont d'ailleurs reconnus normalement que par les centrale d'alarme (d'où le protocole sécurisé), mais le RFXCOM a ce qu'il faut pour cela. Entre nous, le RFXCOM coute un peu, mais vu tout ce qu'il est capable de capter et d'interprêter, cette interface se révèle quasiment indispensable.
@DJMaboul : Merci ! Avec la neige, c'est mieux, mais si tu n'en as pas, ca devrait fonctionner tout de même :D
Bonjour,
félicitations pour votre systéme !
j’aimerai réaliser un système identique ou moins compliqué si c’est possible. Alors :
ma boîte se trouve à 60 m de ma maison.
mais c’est surtout lorsque je rentre avec ma voiture que ce n’est pas pratique. je dois descendre de celle-ci pour controler s’il y a dun courrier.. et j’aimerais installer un système qui m’indiquerait la présence de courrier grace à une led qui s’allumerait. Est-ce que votre systéme peut subir des modifications pour obtenir ce résultat.
NB : (j’y connait rien en éléctronique).
d’avance merci
Comment pouvons-nous trouver un détecteur pour l’ouverture du volet de la boîte aux lettres ?
Merci pour ce magnifique tutorial !
Deux lamelles métalliques, voir deux aimants, doivent pouvoir faire l’affaire. Jetez un oeil dans les rayons quincaillerie des magasins de bricolage, vous devriez trouver quelque chose qui fera l’affaire.
Une petite amélioration à faire : un panneau solaire avec peut-être un chargeur pour une batterie, et adieu les piles :-)
:D Ca pourrait se faire ;-)
Bonjour,
J’ai réalisé un montage quasi identique pour ma boite aux lettres, mais je m’inquiète un peu de la résistance aux intempérie du DS18.
Ca fait un an et demi que vous avez posté cet article, qu’en est-il, notamment durant les périodes hivernales ? Avez-vous du le protéger à l’intérieur de la boite, de l’eau, du froid ?
Merci de votre retour…
A l’intérieur de la boite, pas de problème particulier, l’eau n’y entre pas, et comme il est fixé sur le haut de la boite, ca limite les risques.
Le seul point faible est le collant: avec les variations de température, etc… la partie amovible s’est décollée deux fois. Du plastique collé sur du métal, ca ne tient pas indéfiniment, même avec de la colle puissante. Il faudrait que je vois pour le visser carrément…
Mis à part ca, ca fonctionne toujours sans problème.
Hello Cédric ! Félicitations pour le blog et pour ce système très ingénieux que je mettrais en place dès que j’aurai de la domotique chez moi ! :mrgreen:
Pour le système de batterie solaire, j’imagine qu’avec deux fils électrique, un coup de soudure et ça : http://www.panneauxsolairesflexibles.com/index_files/OEM_Components/Flex_Cells/pages/Flex_Cells_Individual_03_MP3_37.php, ça doit être génial !
Sinon, est-ce que l’interface HS2 remonte des alarmes pour indiquer qu’il faut changer les piles de tel ou tel capteur RF comme le DS18 ?
Et deuxième question, existe-t-il des relais RF si jamais le RFXCOM est trop loin ?
Merci d’avance pour tes réponses
Très ingenieux !!
Penses-tu que sa pourrait marcher avec un capteur photoéléctrique ( faisceau laser et le courrier coupe le faisceau) ou encore un capteur de poid ou d’ouverture ??
Merci de ta réponse Cédric.
Si ces capteurs déclenchent un contact sec lors de la détection, oui, ca doit être possible. s’ils ne le font pas, ca doit être aussi possible, mais il faudra s’y connaitre un peu plus en électronique, je pense.
En tout cas le capteur photoélectrique peut être une très bonne idée, qui résoudrait le problème de fausses alertes lorsque le vent vient lever un peu le volet de la porte :p
Bonjour, comment faire pour installer un détecteur de présence dans la boite aux lettres sans trop bricoler (car je ne sais pas) et comment le relier à la maison, ou est ce que l’on peut voir s’il y a du courrier juste en regardant la bal fermée? Merci d’avance
bonjour,
j’ai juste une petite question sur ce systeme pour voir si j’ai bien compris.
pour recevoir un email en cas de courrier il faut:
-une boite aux lettre
-un X10 – DS18 Détecteur d’ouverture
-un « ils »
-un rfxcom receiver
-le logiciel homeseer
-le plugin homeseer pour rfxcom
-et un pc pour faire fonctionner le tout.
c’est bien ca?
Merci
Excellent :)
Est-ce que le RfxCom LAN remote l´info des deux capteurs à une Vera ?
Ca donne des ídées de plugins: perso, je reléve le courier mais mon amie aussi. Il devrait donc être simple et possible d´indiquer la présence de courier quand le premier capteur est déclenché et de refaire tomber l´etat quand la porte est ouverte pour réccupérer le courier.
Le fait que ton antenne fonctionne m´épate, il me semblait qu´en antenne était plus qu´un simple bout de fil mais que sa longueur compte aussi.
Je me réponds moi même: Oui le RfxCom renvoit l´info des deux capteurs.
Mais attention, il y a un soucis avec le plugin RfxCOM si vous utilisez plus de 1 capteur (dans l´exemple de Cedric, il n´y a qu´une petite boite mais bien deux capteurs). Le bug fait que TOUT les modules RfxCom (sondes Oregon, DS18, etc…) passent ensemble à l´état Tripped si UN dans le lot est activé. Pas super pratique. J`ai ajouté un patch sur le forum micacaverde, ce patch règle le problème et le dévelopeur semble avoir aussi attaché une nouvelle version du plugin (que je n´ai pas encore testé).
Je note toutefois qu´un des catpeur du DS18 que j´ai me renvoit de temps en temps l´info que son contact est fermé alors même qu´il n´a pas été ouvert précédemment.
En d´autres termes, le DS18 me dit: Je suis fermé, puis de nouveau, je suis fermé!!! Cela me semble impossible sans qu´il ait été ouvert entre temps.
Ce dernier problème est moins critique que le premier et peut être filtré au prix d´une variable de plus :)
bonjour sa fait au moin 10 ans que je pense a se truc mais dans un autre concept je serais de vous j’irais a INPI ( institu national de la protection industriel) pour le proteger……!!!! si j avais u une téte en electronique comme vous on aurais fait un carton car j y connait rien en electro …..!!!! amicalement bruno.
Je m’appelle Pierre, Je suis en 1 ere S-SI et je dois faire cette année un TPE (Travail Pratique Encadré) que j’aimerais faire sur ce type de boite à lettre à détecteur. Pourriez vous me conseiller?
Salut Barnabé,
Je te conseille de jeter un oeil du côté du module universel de Fibaro. C´est un module zwave mais sans le capteur. Si tu es frileux, tu pourrais reprendre le projet de Cedric mais avec ce module. Si tu es aventureux, tu pourrais tenter un truc fun genre capteur de poids/pression.
Imagine.. un catpeur Fibaro + capteur de pression étalonné vers les 50kg permettrait de savoir si qqun est sur le canapé…. et d´allumer la TV ou de laisser la lumière allumée MEME s´il ný a plus aucun mouvement…
mon fils a fait la même chose avec un capteur solaire quant il y a du courrier une petite lumière s’allume dans la maison
Salut, plus de détails svp, sa m’interresse ? Merci
