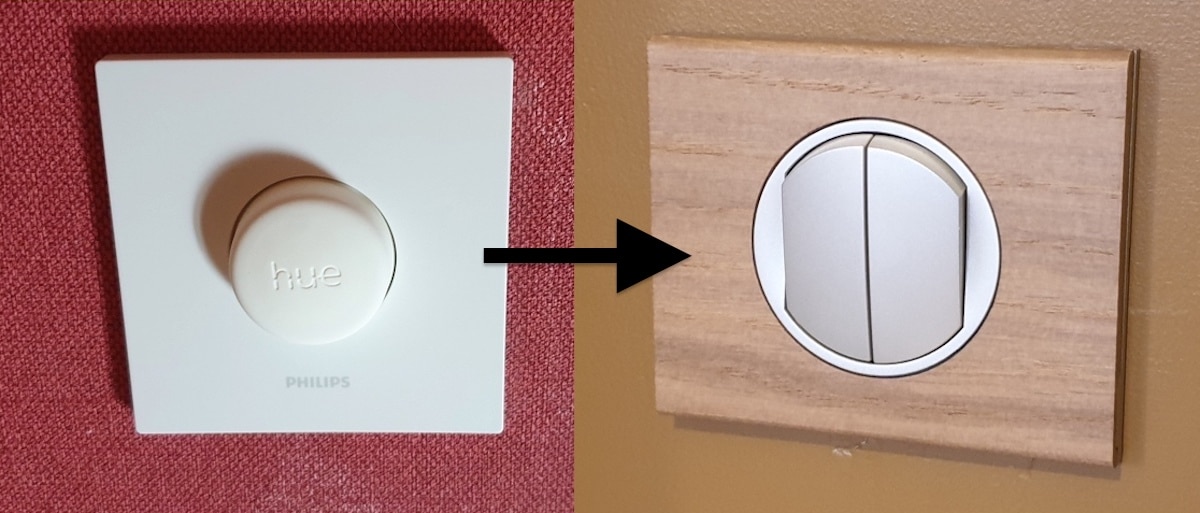

Hack Smart Button Hue: transformation en micro module pour l'utiliser avec n'importe quel interrupteur !
Il y a peu de temps je vous ai présenté le Smart Button de Philips Hue, un tout petit bouton sans fil permettant de piloter ses éclairages Hue. La bonne nouvelle, c’est qu’il était au format carré pour nos interrupteurs français, ce qui m’a d’ailleurs permis de remplacer quelques interrupteurs classiques à la maison. En revanche le design pouvait ne pas plaire à tous. Aujourd’hui je vous propose un petit hack Smart Button Hue pour le transformer en micro module, afin de le placer derrière n’importe quel interrupteur, et ainsi conserver l’esthétique qui vous plait !
[wpsm_top postid= »89793″]
Tout d’abord, une petite précision: cette astuce n’est pas de moi, mais de Benjamin Decas, qui l’avait partagé sur le groupe Facebook Philips Hue France, et qui m’a gentiment autorisé à l’exposer un peu plus via ce guide (réalisé par mes soins, en revanche ;-)

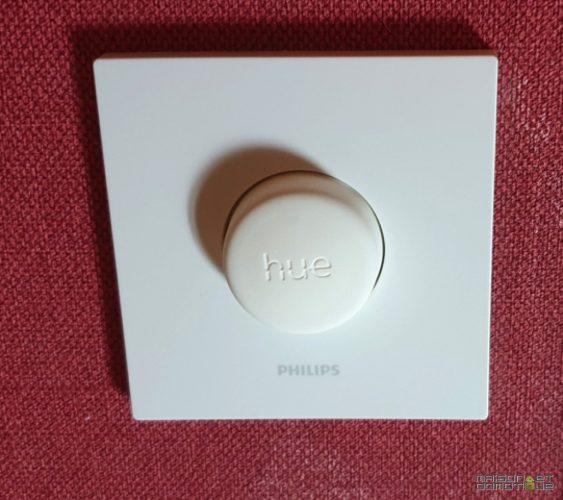

Pour rappel, le Smart Button Hue se présente de cette façon:
Il s’agit d’un bouton totalement sans fil, fonctionnant à l’aide d’une pile bouton. Il peut donc être placé n’importe où. Petite originalité: le bouton central peut se détacher de sa base, pour pouvoir le déplacer si besoin (ma fille le retire par exemple le soir de l’entrée de sa chambre pour le coller sur sa table de nuit et ainsi pouvoir allumer la lumière sans se lever).
Mais voilà: son design ne fait pas l’unanimité :p Dans la salle de bain que je viens de refaire, par exemple, avec des interrupteurs et prises Celiane, le Smart Button Hue dépareillait, tout comme la version de Nodon d’ailleurs. Ce petit hack du Smart Button Hue m’a ainsi permis de conserver le contrôle de mes éclairages Hue dans la salle de bain, mais en utilisant un double bouton Celiane:
L’astuce est assez simple, mais il faudra toutefois savoir manier un peu le fer à souder, et garder en tête que cette modification fait sauter la garantie de votre Smart Button. Heureusement, à 19€, on ne prend pas un gros risque ;-)

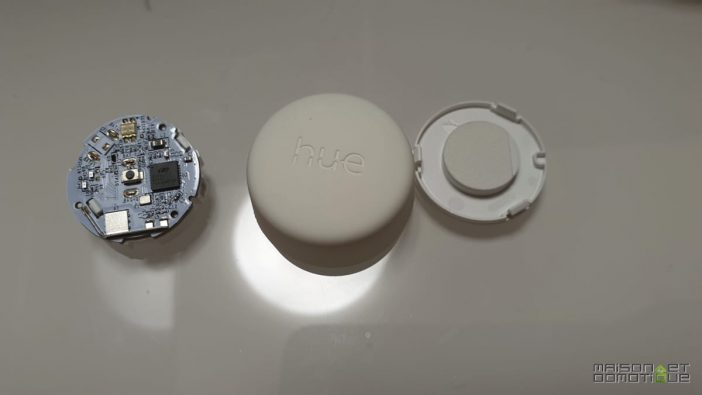

Pour commencer, il faudra ouvrir le Smart Button Hue et le retirer de la coque du bouton, à l’aide d’un petit tournevis:

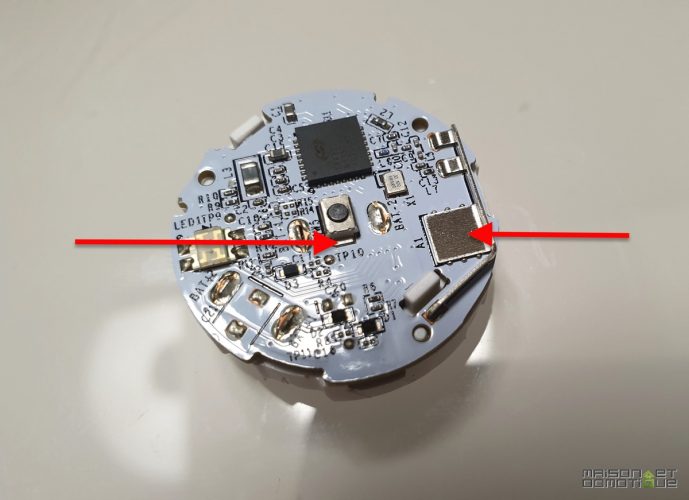

Ce qui nous intéresse ici, c’est la partie électronique. Il faudra venir souder deux fils à ces endroits précis:
Pour ma part j’ai utilisé deux fils pour les branchements rapides en électronique:

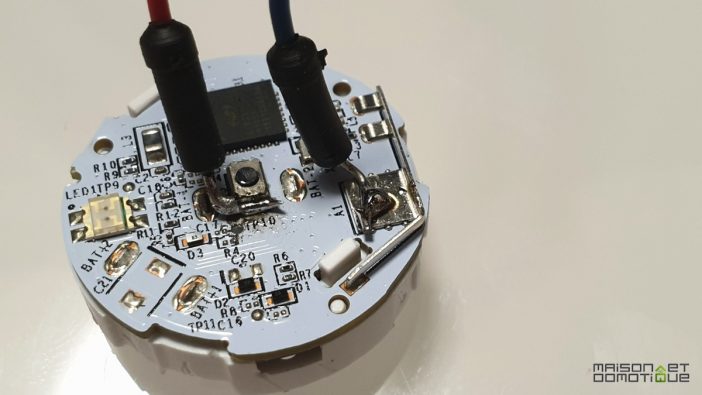

On obtient donc cela:

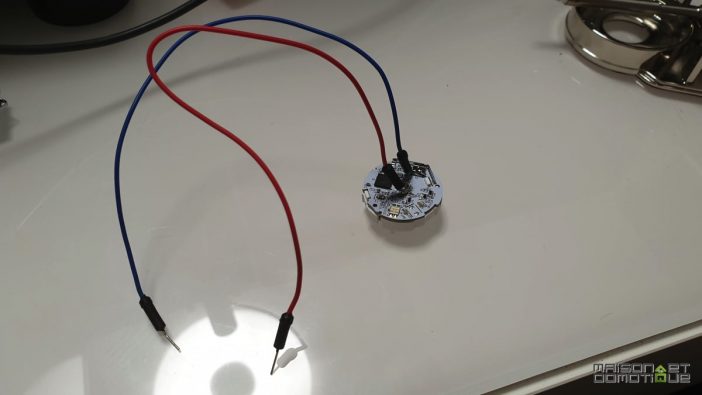

Vous pouvez bien sûr utiliser deux bouts de fil classique. Une fois ces fils soudés, si vous les faites se toucher rapidement, cela devrait piloter l’éclairage associé, comme si vous appuyiez sur le bouton avant cette modification. Si ca ne fonctionne pas, c’est qu’il doit y avoir un mauvais contact de vos soudures.

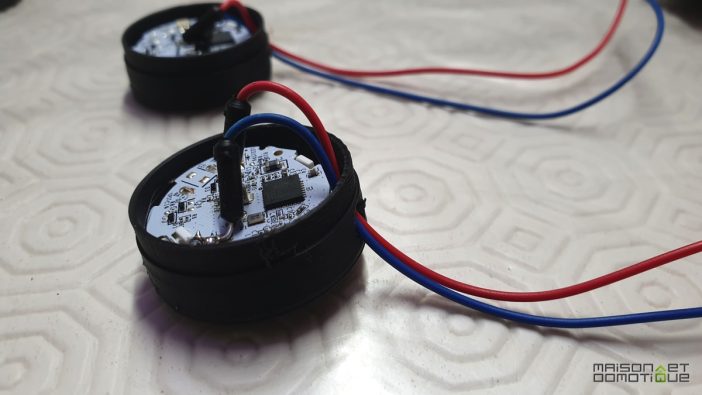

Si vous disposez d’une imprimante 3D, Benjamin a même réalisé un fichier STL pour imprimer un petit boitier adapté au Smart Button, ce qui permettra de le protéger. Ca évite de devoir abîmer la coque d’origine, qui pourra ainsi être réutilisée plus tard si besoin.
Comme dans ma salle de bain je voulais piloter séparément mon plafonnier et l’éclairage de l’armoire de toilette, tous deux en Philips Hue, j’avais besoin de deux micro modules, j’ai donc refait la même procédure:

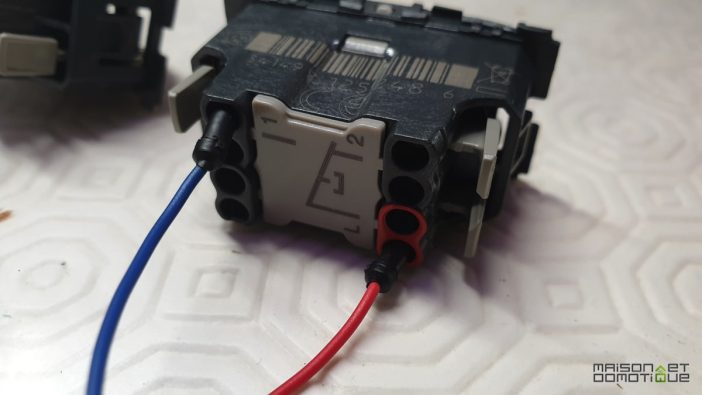

Il n’y a plus qu’à connecter les deux extrémités des câbles à l’interrupteur Celiane. Ca peut être bien sûr n’importe quel interrupteur, il faut juste que ce soit un bouton poussoir.

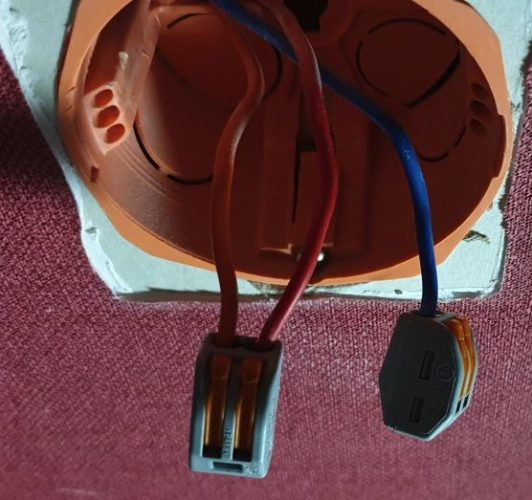

Au niveau de l’interrupteur, dans la boite d’encastrement, je relie entre eux la phase et le fil de lampe via un connecteur rapide Wago, comme je vous avais expliqué dans l’article sur le Smart Button. Cela fera en sorte d’alimenter en continue mon ampoule Philips Hue placée dans le plafonnier. Elle restera donc pilotable à tout moment (contrairement à quand on utilise un interrupteur classique, ce qui coupe l’alimentation de l’ampoule quand on éteint, ce qui la rend donc impossible à piloter via l’application).

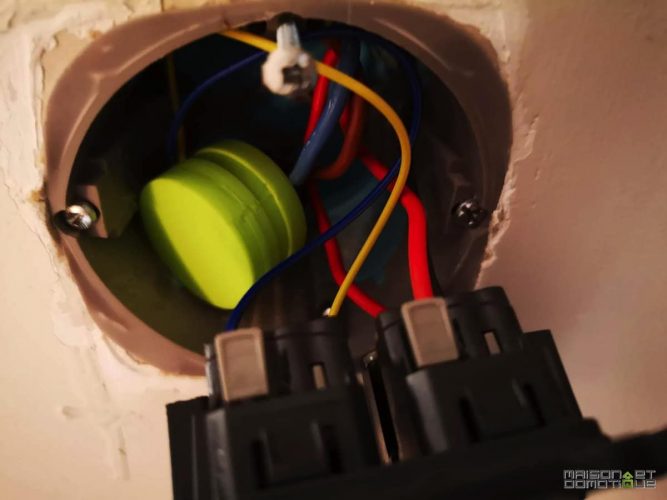

Il ne reste plus qu’à faire entrer nos Smart Buttons reliés aux boutons poussoirs dans la boite d’encastrement:

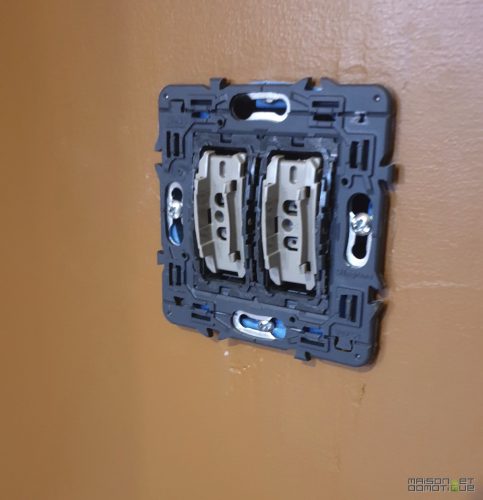

Mes deux boutons poussoirs Celiane sont en place avec derrière eux leur Smart Button Hue:

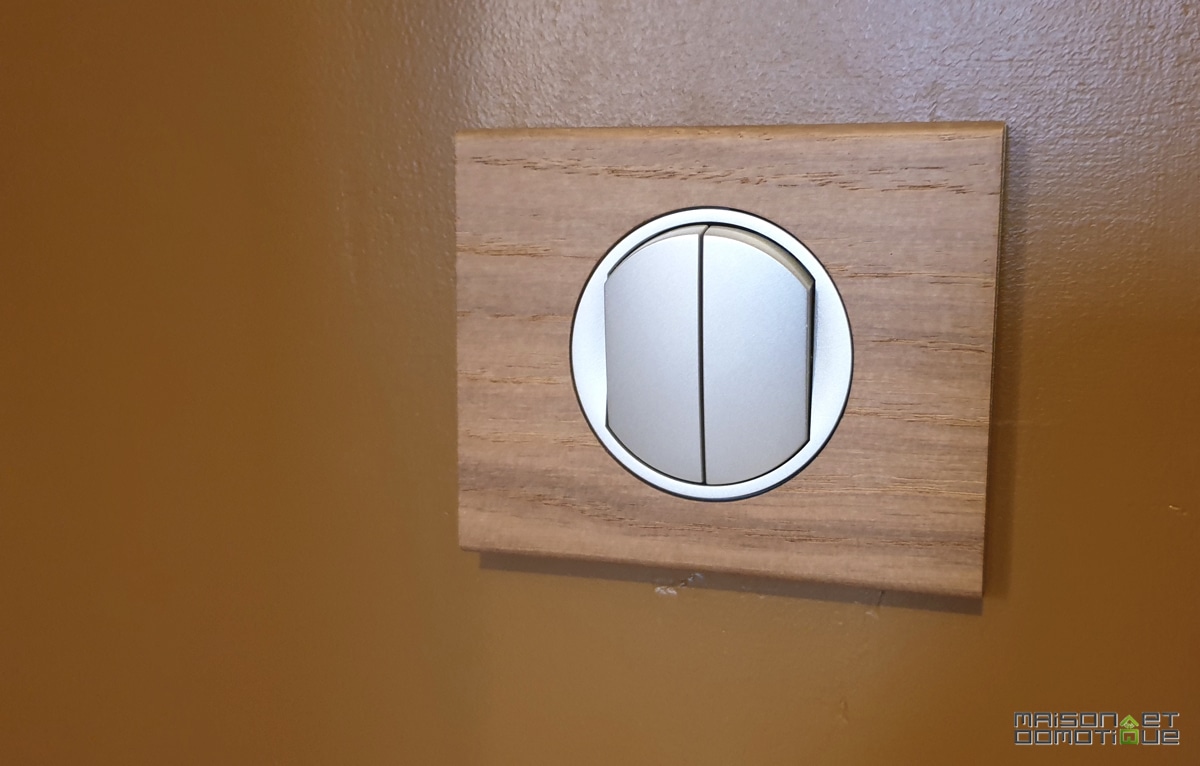

Et avec la déco mise en place, nous voilà avec un bel interrupteur !
Ici, nous avons donc créé un interrupteur sans fil compatible Hue, capable de prendre n’importe quelle esthétique. Dans l’application Hue, on peut alors affecter ce bouton aux éclairages ou pièces qu’on souhaite. Ici, le côté gauche pilote l’éclairage Hue de l’armoire de toilette, et le droit le plafonnier Hue. Il faut donc bien sûr posséder des éclairages Hue à piloter.
Au niveau des fonctionnalités, on retrouve bien sûr toutes les possibilités offertes habituellement par le Smart Button Hue, avec variation sur appui prolongé, éclairage différent en fonction des heures de la journée, etc. Là dessus, rien ne change (si vous voulez le détail des fonctionnalités, je vous invite encore une fois à lire le test du Smart Button Hue ;-)
En tout cas, c’est beaucoup plus WAF ! D’ailleurs, le principe a tellement plu à ma femme que je vais devoir faire la même chose pour d’autres interrupteurs dans la maison :)
Ce hack n’est pas très difficile à réaliser, et pas très couteux, le Smart Button coutant 19€. Ca nous fait un module Hue sans fil très abordable ! On regrettera juste que Signify ne propose pas une telle possibilité en natif: la technologie existe, il ne faudrait qu’ajouter deux borniers pour pouvoir y relier n’importe quel interrupteur. On croise les doigts pour un futur produit à venir ?
