Aujourd’hui je vais vous présenter un système de sécurité dont j’avais beaucoup entendu parler, mais que je n’avais jamais eu l’occasion de tester: l’alarme Ajax StarterKit, qui m’a été généreusement envoyée par ProtectHome, spécialisée dans la sécurité de la maison (et qui vous propose d’ailleurs une remise spéciale sur ce matériel !).

La société Ajax Systems est relativement jeune dans le domaine, puisqu’elle a été fondée en 2011. Mais cette société ukrainienne s’est rapidement spécialisée dans le développement et la fabrication de systèmes de sécurité, de détecteurs de mouvement sans fil et de capteurs d’ouverture de fenêtres et de portes sans fil. Elle est ainsi très vite devenue une référence dans le domaine.

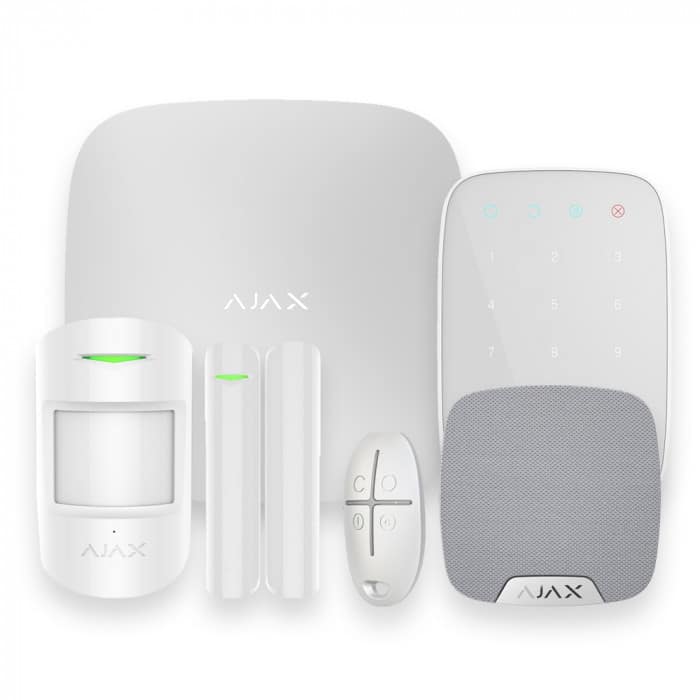

Pour ce test, j’ai donc reçu une alarme Ajax StarterKit, c’est à dire un kit de démarrage, accompagné de quelques accessoires supplémentaire afin de faire un peu le point sur les possibilités.

I. Déballage de l’alarme Ajax StarterKit

L’alarme Ajax StarterKit est livrée dans un carton blanc sans fioritures. A l’intérieur, nous y trouvons en revanche les produits individuels: Ajax Hub (la centrale), Ajax DoorProtect (détecteur d’ouverture de porte et fenêtre), Ajax MotionProtect (détecteur de mouvement), et Ajax SpaceControl (télécommande porte clé).

1.1 La centrale Ajax Hub

La centrale Ajax Hub est livrée avec son cordon d’alimentation, un câble ethernet, et une petite notice de mise en fonctionnement.

C’est le cerveau du système de sécurité Ajax. De l’extérieur, il ressemble à un routeur sans fil : le corps est de forme carrée avec des bords chanfreinés. Un logo Ajax lumineux sur la face avant informe sur l’état de la connexion du Hub Ajax avec l’infrastructure d’Ajax Systems : rouge (la connexion est absente), vert (il y a une connexion uniquement par un canal, Ethernet ou GSM), blanc (les deux canaux sont utilisés pour la connexion).

Dans la partie arrière, il y a un connecteur dissimulé pour connecter le câble d’alimentation de l’ensemble, un connecteur RJ45, pour connecter le câble Ethernet, et un emplacement pour la carte SIM.

Tous ces éléments sont fermés par un couvercle, qui comporte des ouvertures pour fixer la centrale au mur. Le couvercle lui-même est équipé d’un dispositif d’inviolabilité, basé à l’intérieur de la centrale, qui enferme le contact en position fermée. Ce système protège contre toute ouverture non autorisée.

La qualité des matériaux est excellente : le couvercle est parfaitement adapté au connecteur et il n’y a pas de fente en position fermée. La fermeture de la fixation du couvercle s’accompagne d’un clic audible et de sensations tactiles, ce qui permet de comprendre sans erreur que vous l’avez mis dans la bonne position.

Les concepteurs ont voulu un système simple et rapide à installer. Ils ont donc opté pour une communication sans fil entre tous les périphériques. Mais attention, nous sommes ici dans le cadre d’un système de sécurité, la communication doit donc être fiable et protégée. Pour cela, Ajax utilise le protocole Jeweller, créé par elle même, les systèmes existants présentant trop de points faibles selon eux. Jeweller est donc un système de communication qui implique un codage, une synchronisation et un algorithme de contrôle de la puissance pour l’optimisation de la puissance:

• Les données que les appareils et la centrale échangent sont emballées dans des paquets cryptés. Ces quelques bouts d’information sont transférés en quelques millisecondes ;
• Les paquets de données sont cryptés à l’aide de leur propre algorithme jCrypt avec une clé flottante, qui a également été développé à partir de zéro
• Le hub sait toujours avec quel appareil il échange les informations, même en cas de fortes interférences radio. En cas de disparité ou de mauvaise connexion, la centrale lance le processus d’authentification du détecteur pour une seconde synchronisation avec le système
• Chaque appareil connaît son lieu et son heure d’entrée dans le système, et envoie un signal à la centrale avec un intervalle de 12 secondes ;
• Le canal radio de connexion est protégé à l’aide d’un filtrage à plusieurs niveaux. Si la centrale détecte un signal douteux, le processus d’examen approfondi sera lancé. Si une seule disparité est détectée, le système cessera de réagir aux signaux de la source suspecte
• La centrale est capable de passer d’une fréquence à l’autre pour éviter la perte de signal. De plus, il détermine les détecteurs qui ont été influencés par la source des contre-mesures.
• La gamme de fréquences dans laquelle la centrale maintient la communication radio avec les appareils est de 868 à 868,6 Hz. Le rayon maximal d’interaction avec les dispositifs Ajax est de 2 km dans un environnement dégagé. Pour la connexion avec chaque dispositif, la centrale utilise sa propre fréquence. La puissance maximale du signal radio émis est de 25 mW. Jusqu’à 100 appareils peuvent être connectés au système. C’est suffisant pour protéger en toute sécurité une maison privée, quelle que soit sa taille.

De plus, la centrale est équipée d’une batterie Li-lon 2Ah, qui permet une autonomie allant jusqu’à 15 heures en cas de panne de courant. L’administration du système et la modification des paramètres se font via l’application pour iOS/Android et l’application web.

1.2 Détecteur de mouvement MotionProtect

Le MotionProtect permet de détecter les mouvement dans le logement. Après avoir ouvert la boîte du MotionProtect, vous trouverez le détecteur lui-même, le kit d’installation et les instructions.

Le détecteur est fabriqué en plastique blanc épais et poli. Une lentille se trouve dans la partie centrale du panneau avant. Il y a une diode électroluminescente dans la partie supérieure, qui s’allumera en cas de détection de mouvement en mode sécurité, ou qui servira également à indiquer la qualité du contact radio avec le réseau principal lors du test du niveau du signal. Le logo Ajax Systems gravé est situé dans la partie inférieure, mais reste discret.

MotionProtect est équipé d’une fixation SmartBracket permettant de le monter au mur. Cela facilite le montage, car le détecteur n’a pas besoin d’être démonté pour être fixé au mur. De plus, le SmartBracket est muni d’un dispositif d’inviolabilité, qui protège le MotionProtect contre toute ouverture non autorisée, de la même manière que la centrale.

Le détecteur est capable de détecter des mouvements à une distance allant jusqu’à 12 mètres (angle de vue de 88,5° horizontalement et de 80° verticalement). Un capteur infrarouge est situé derrière la lentille blanche. Comme souvent, il faut éviter d’installer le détecteur face à une fenêtre, pour éviter que les rayons du soleil ne tombent sur la lentille du capteur, et en face des objets dont la température change rapidement (chauffage électrique et au gaz, etc.). A noter que le logiciel qui contrôle le détecteur est suffisamment « intelligent » pour ignorer les animaux pesant jusqu’à 20 kg et ayant une hauteur de 50 cm.

Le détecteur enregistre le changement de « l’image de température », mais plus la température ambiante est proche de la température du corps humain, plus le contraste de « l’image » est faible. L’algorithme de compensation de la température (réglage de la sensibilité du détecteur), qui permet un réglage optimal de la sensibilité pour ne louper aucun individu, a été développé par Ajax Systems spécialement à ces fins.

MotionProtect utilise son propre algorithme de détection de mouvement dès la première étape – FirstStepDetection. Il est basé sur le fait que le processeur du détecteur trace le signal sur la sortie du capteur RIP en mode temps réel (capteur infrarouge passif) et qu’il réagit aux changements du signal de sortie, en filtrant les fausses opérations.

Le détecteur a trois niveaux de sensibilité:

• Niveau élevé: le détecteur ne réagit à aucun objet plus petit qu’un hamster.
• Niveau moyen: le détecteur ne réagit à aucun objet tel qu’un petit chien ou un chat.
• Niveau faible: le détecteur ne réagit à aucun objet de la taille d’un chien moyen pesant jusqu’à 20 kg.

Lorsque le système de sécurité est en mode « sécurité », le détecteur envoie un signal d’alarme si le mouvement a été détecté, mais pas plus d’une fois en 5 secondes, en allumant de manière synchrone la diode électroluminescente. Lorsque le système de sécurité est en mode passif « inactivité », le détecteur ne réagit pas au mouvement plus d’une fois en 3 minutes sans allumer la diode électroluminescente. Dans les paramètres du détecteur, on peut désactiver le mode de détection de mouvement si la centrale n’est pas en mode de sécurité. Cela permet d’économiser la batterie. Selon le fabricant, la durée de vie de de la batterie est de 7 ans via une pile CR123A, ce qui est impressionnant ! Cette pile pourra ensuite être remplacée facilement par l’utilisateur.

1.3 Détecteur d’ouverture de porte/fenêtre DoorProtect

Le nom de ce détecteur parle de lui-même. La fonction principale de DoorProtect est de signaler l’ouverture non autorisée des portes et des fenêtres. Le détecteur lui-même est en plastique blanc et lisse.

DoorProtect se compose de trois parties : un bloc actif avec toute l’électronique et deux aimants – un grand et un plus petit. Le grand aimant a une forme similaire à celle du bloc actif. Une diode électroluminescente verte se trouve dans la partie supérieure du bloc actif.

Les trois éléments sont dotés de panneaux de fixation SmartBracket pour le montage au mur. Le SmartBracket peut être fixé à l’aide d’un ruban adhésif double face ou de vis. Le panneau de fixation du SmartBracket du bloc actif est également inviolable.

La distance minimale du déplacement de l’aimant par rapport au détecteur pour envoyer l’alarme à la centrale est de 2 cm lorsqu’on utilise un grand aimant et de 1 cm lorsqu’on utilise DoorProtect avec un aimant plus petit. Un connecteur sur le panneau arrière du bloc principal du détecteur est également disponible, pour connecter un détecteur filaire supplémentaire.

Selon le fabricant, le DoorProtect peut fonctionner jusqu’à 7 ans avec une pile CR123A. En cas de décharge complète de la pile, elle peut être remplacée facilement par l’utilisateur.

1.4 Porte-clés SpaceControl

Le SpaceControl ressemble à un porte-clés de système d’alarme de voiture. Il est fabriqué en plastique blanc ou noir, agréable au toucher. Il donne une impression d’objet monolithique.

Il permet de contrôler la centrale Ajax Hub: le système de sécurité peut être commuté en sécurité totale, en sécurité partielle et vous pouvez envoyer un signal d’alarme à un panneau de contrôle de sécurité. Si votre Hub Ajax n’est pas connecté au panneau de contrôle, alors le fait d’appuyer sur ce bouton provoquera le fonctionnement des sirènes HomeSiren et StreetSiren (si elles sont connectés) et il enverra un signal d’alarme aux appareils mobiles des utilisateurs, qui contrôlent ou utilisent le Hub Ajax.

La société indique que SpaceControl peut fonctionner pendant 5 ans grâce à la pile СR2032.

1.5. Les autres détecteurs Ajax disponibles

Ce ne sont là que les périphériques que j’ai pu tester. Mais il existe de nombreux autres périphériques disponibles, comme par exemple:

• CombiProtect, un détecteur combiné de mouvement et de bris de verre,
• LeaksProtect, un détecteur de détection précoce d’inondation,
• FireProtect, un détecteur de fumée et de monoxyde avec un capteur de température supplémentaire,
• MotionCam: un détecteur de mouvement avec caméra intégrée
• MotionProtect Curtain: un détecteur de mouvement intérieur à faisceau étroit « rideau »
• MotionProtect Outdoor: un détecteur de mouvement extérieur
• Keypad: un clavier mural.

Passons donc à l’installation et à la configuration du système…

II. Configuration de l’alarme Ajax Startekit

Le système de sécurité Ajax est un système connecté, qui peut donc être configuré et piloté via une application mobile, disponible sur Android et iOS.

Pour utiliser ces applications, il est nécessaire de créer un compte dans Ajax Security Systems et un login. Lors de l’inscription, vous devrez indiquer votre adresse électronique et votre numéro de téléphone. Les codes d’enregistrement leur seront envoyés, que vous devrez entrer ensuite dans l’application. À l’avenir, l’adresse électronique sera utilisée comme identifiant lors de la connexion aux applications, et les notifications/messages du hub Ajax concernant l’enclenchement des détecteurs, l’activation/désactivation du mode de sécurité, etc. seront envoyés au numéro de téléphone indiqué.

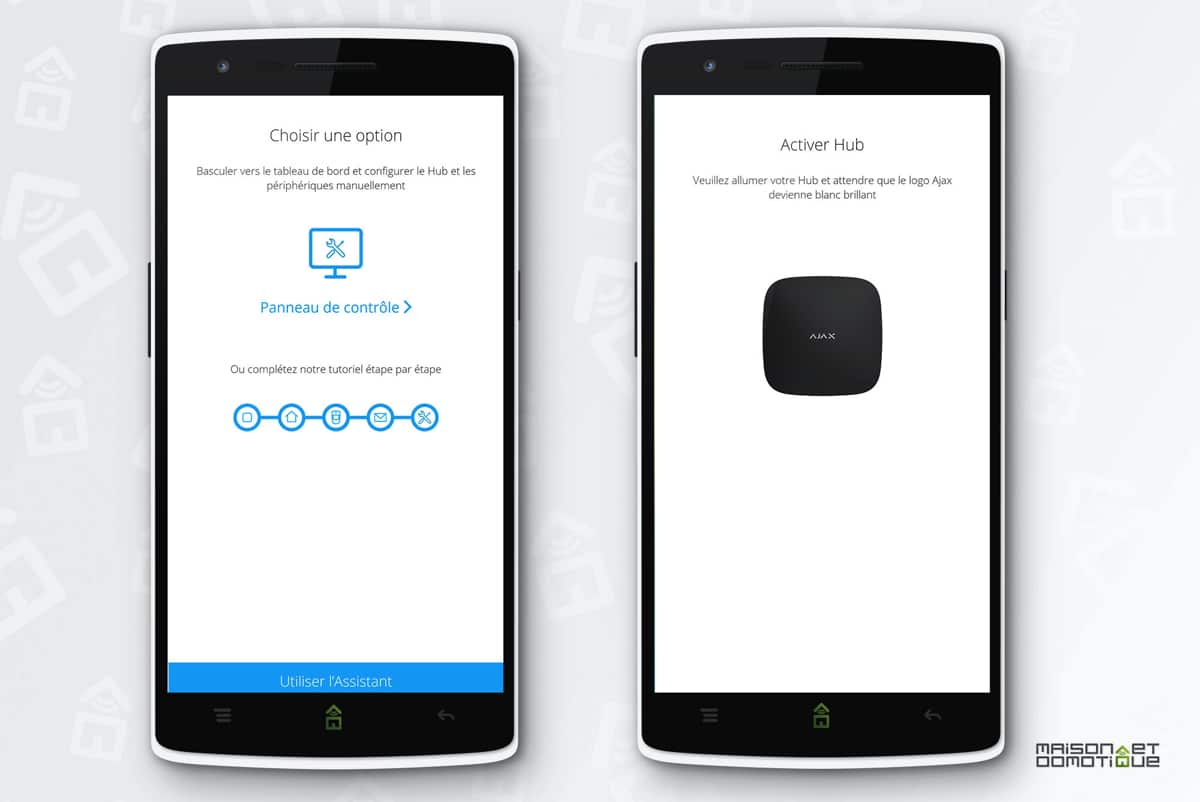

Après avoir saisi votre identifiant et votre mot de passe dans l’application, vous serez redirigé vers l’onglet Appareils. Si vous n’avez pas d’appareils installés, vous serez invité à connecter la centrale.

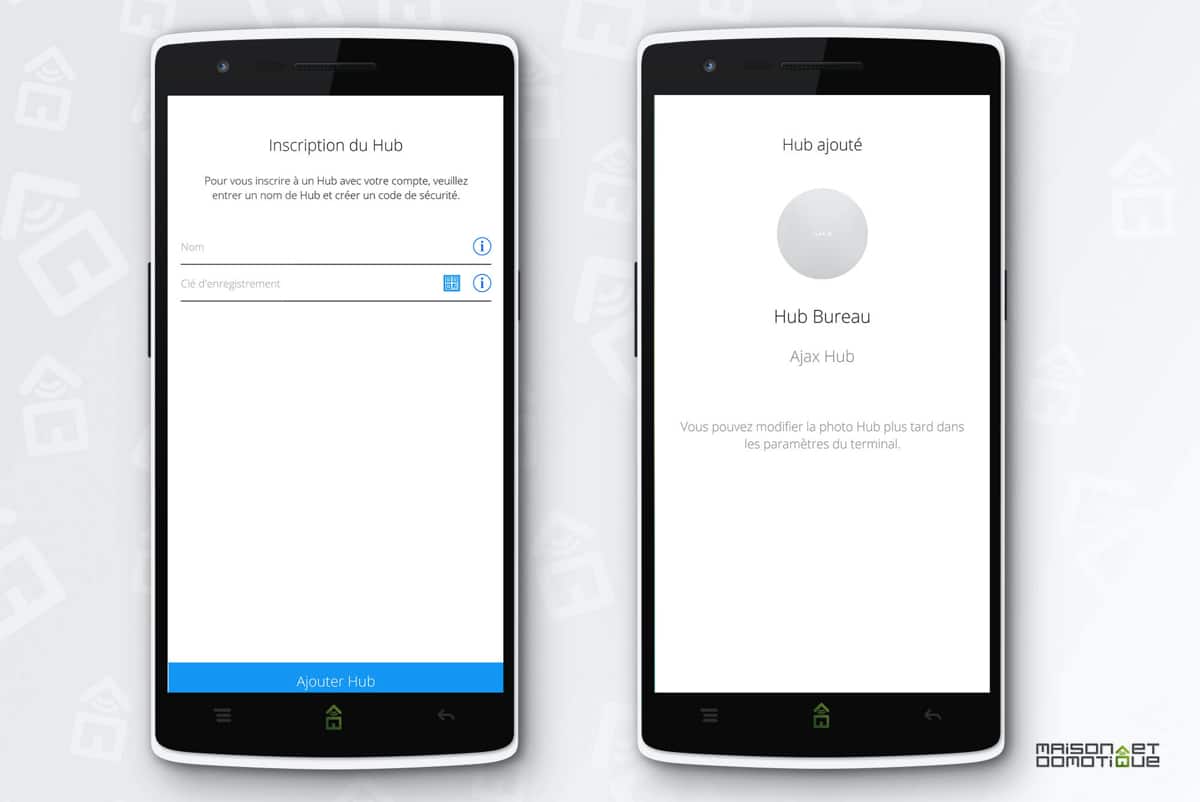

L’ajout se fait très simplement, puisqu’il suffit de scanner le QRcode présent sur la centrale à l’aide de l’appareil photo du smartphone. Ce sera d’ailleurs le même principe pour tous les appareils à ajouter. On lui donne un nom, et le tour est joué !

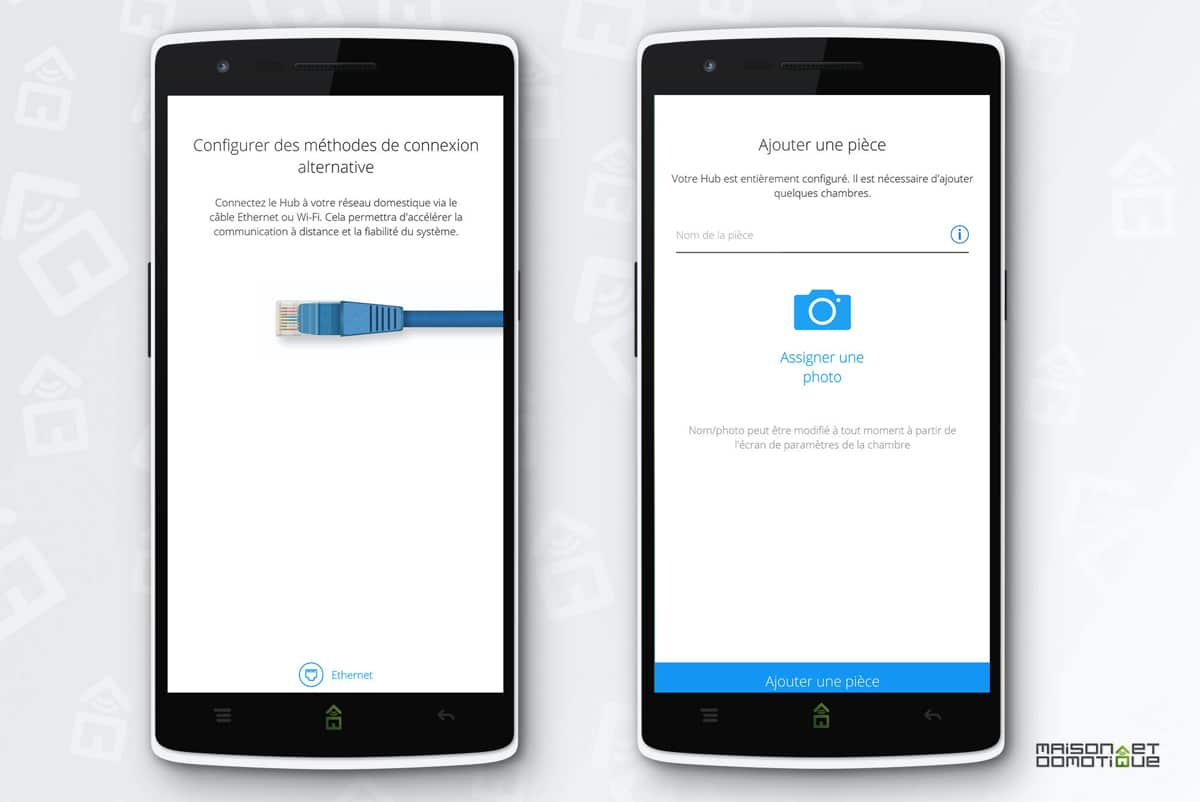

Concernant la centrale, on pourra configurer les modes de connexion, puisque la centrale peut se connecter en ethernet au routeur internet du logement, mais également en GSM en y ajoutant une carte Sim (non fournie).

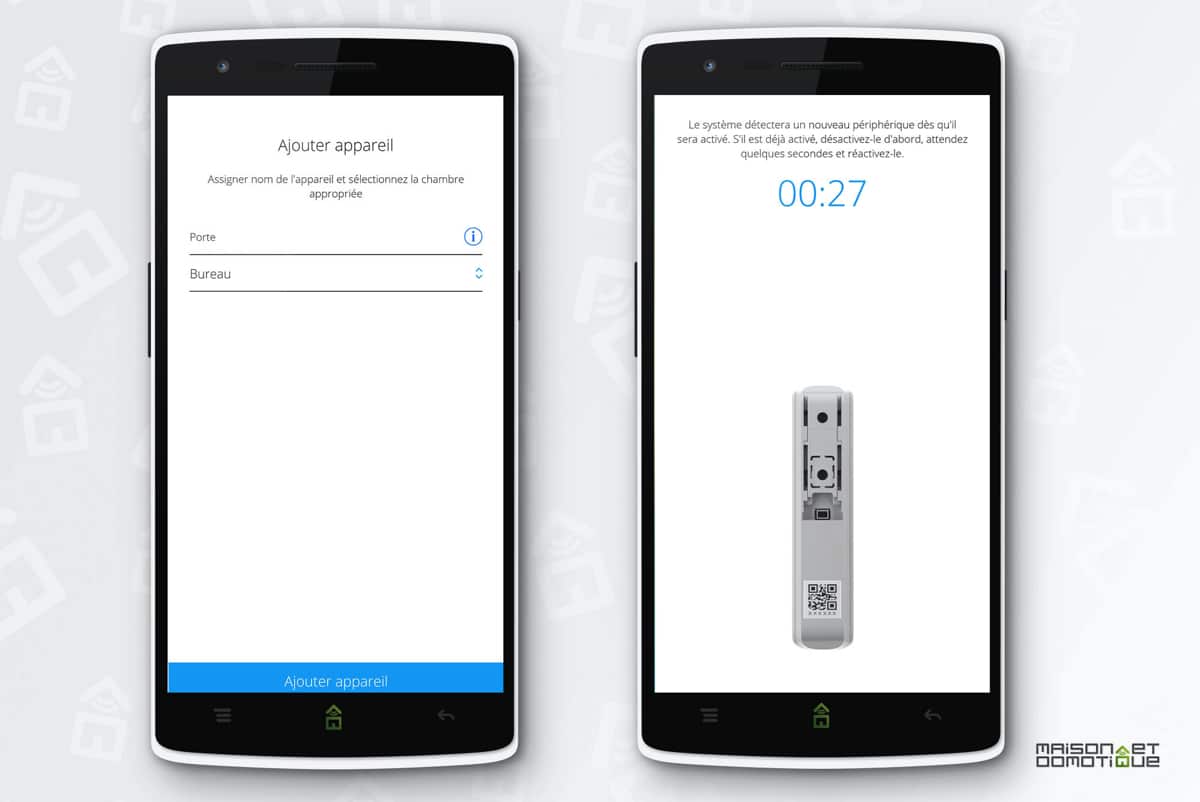

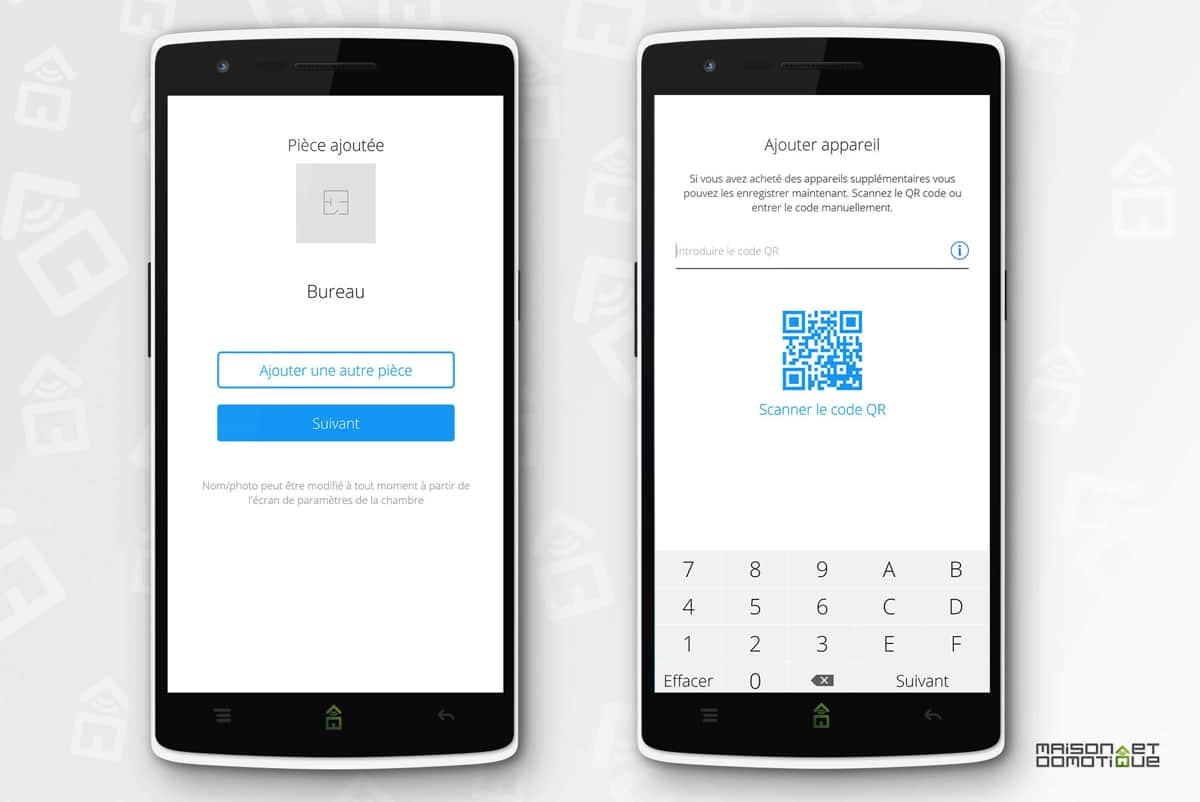

On peut ensuite affecter l’appareil à une pièce.

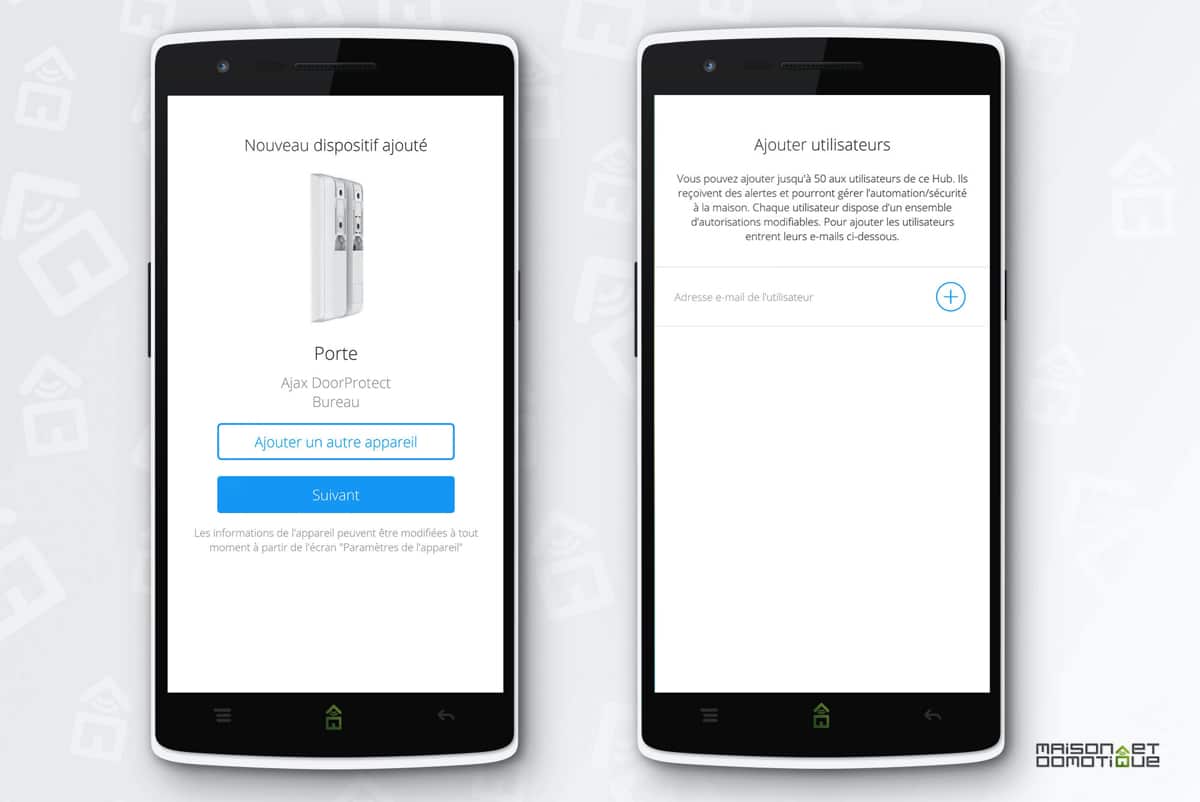

Tous les ajouts de périphériques se feront de la même façon: c’est vraiment simple et rapide !

A la fin de la configuration, il est possible d’ajouter des utilisateurs (jusque 50 !)

Et configurer très précisément les notifications par utilisateur:

Il est possible également de définir un code à 4 chiffres pour accéder plus rapidement à l’application mobile (la reconnaissance d'empreinte est aussi prise en charge dans les réglages de l’application).

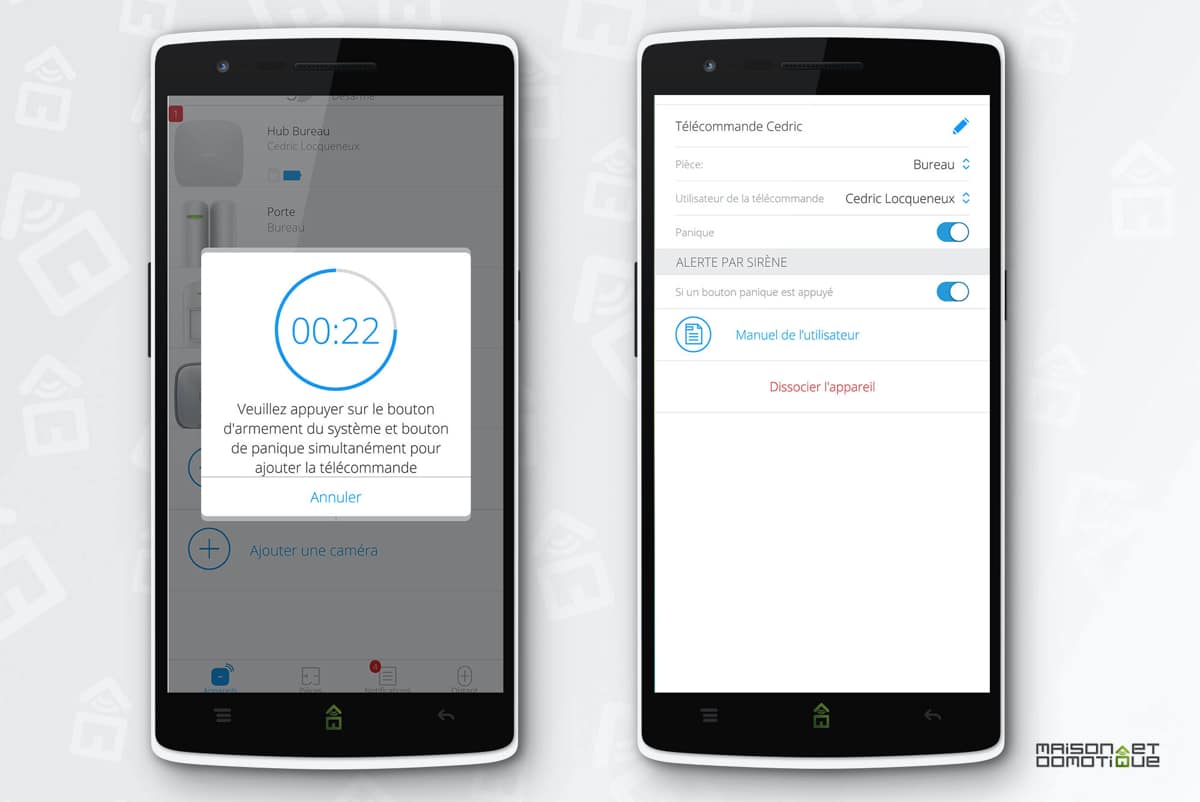

Dernière chose, pour faciliter l’utilisation: l’ajout de la télécommande SpaceControl. Ici pas de QRCode à flasher, il suffit d’appuyer sur la touche armement et panique simultanément pour qu’elle soit détectée par la centrale. On peut ensuite affecter la télécommande à un utilisateur particulier.

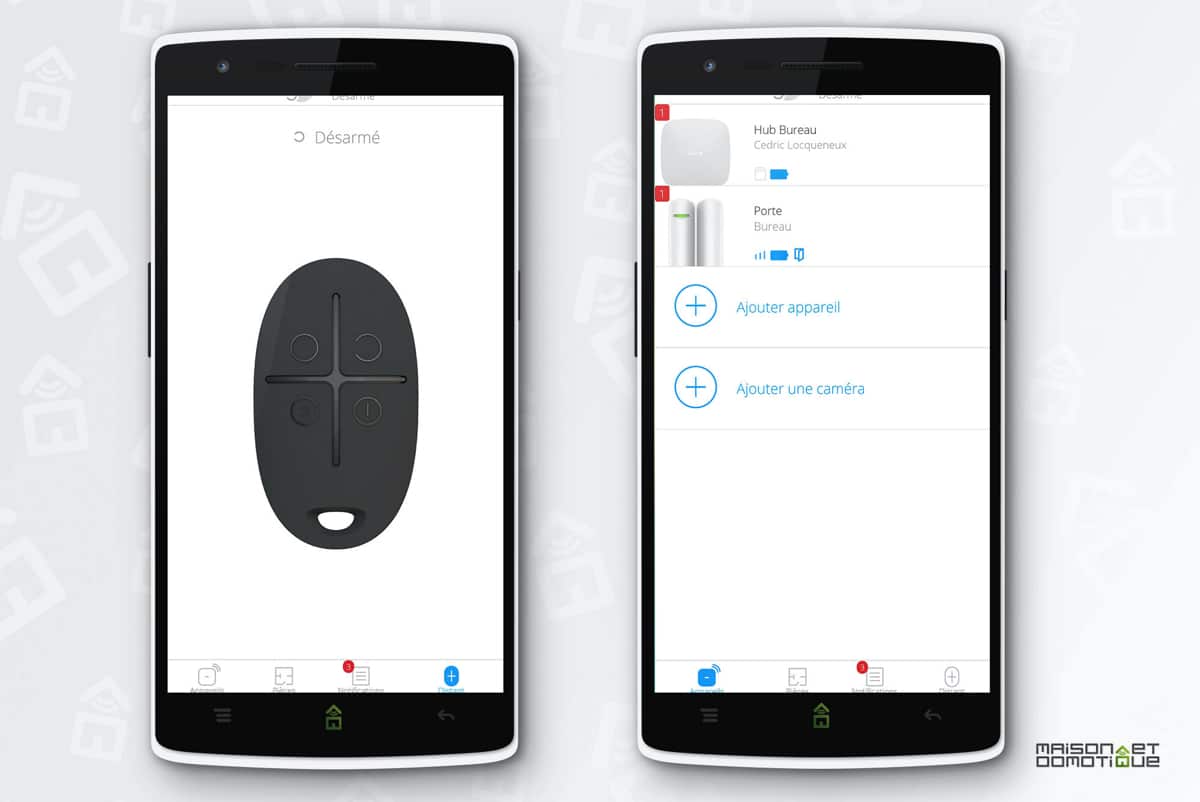

Le 4eme onglet de l’application, pour le contrôle distant, reprend le design de la télécommande, pour gérer le statut de l’alarme. C’est quelque chose qu’on retrouve sur de nombreux modèles d’alarmes connectées, et qui permet de ne pas perturber l’utilisateur entre sa télécommande physique et son smartphone.

La communication avec le hub n’est pas directe mais se fait ici par le biais de l’infrastructure Ajax Systems. L’avantage de ce type de communication est que vous pouvez contrôler votre centrale depuis n’importe quel endroit où vous avez une connexion Internet. Pratique, après avoir cliqué sur le bouton d’alarme dans l’application, le signal d’alarme de l’endroit avec les coordonnées GPS de votre smartphone sera envoyé aux applications des utilisateurs enregistrés sur votre Hub Ajax. Chose que ne saura pas faire la télécommande physique.

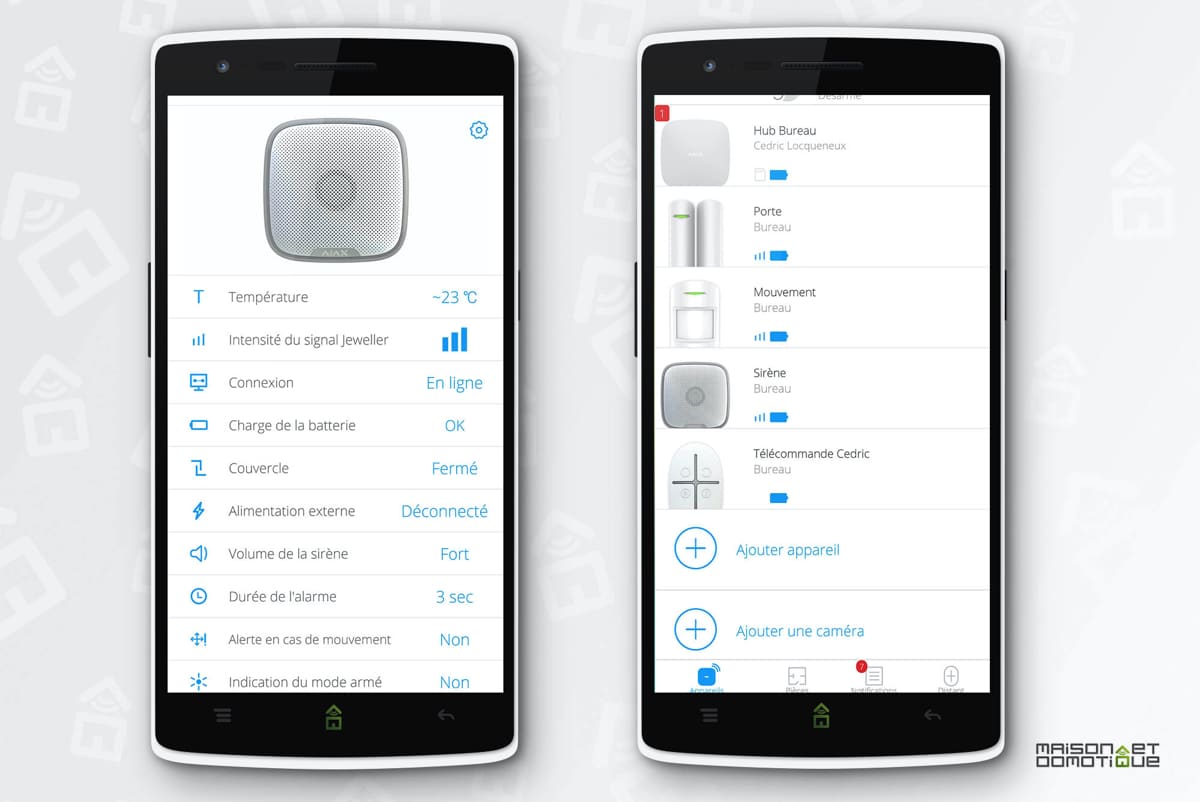

L’application permet d’aller beaucoup plus loin, puisqu’une fois le matériel ajouté, vous pourrez voir la centrale et la liste des appareils connectés. Vous pouvez accéder aux paramètres supplémentaires de l’appareil et à son état détaillé en cliquant sur chaque appareil ou hub.

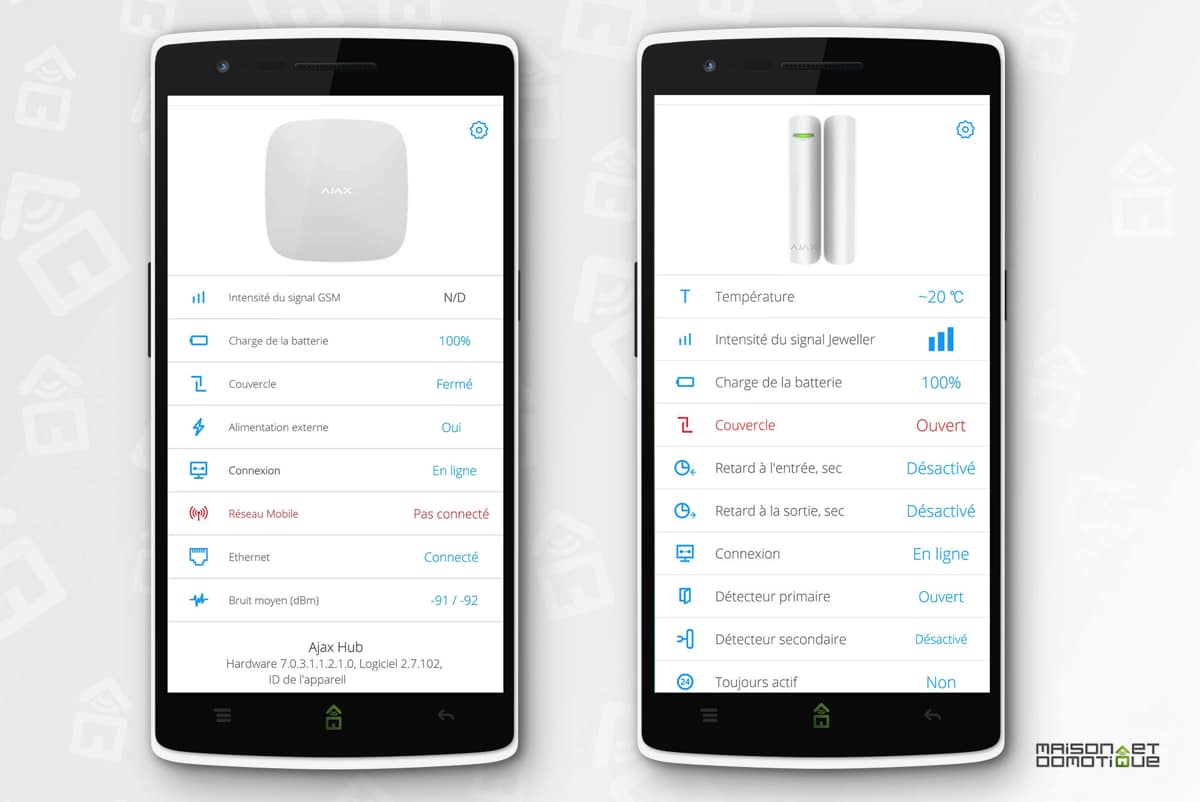

En cliquant par exemple sur l’icône du hub Ajax dans l’onglet Périphérique, vous serez redirigé vers l’écran contenant des informations plus détaillées sur l’état du hub:

• État de la connexion. Il affiche l’état de connexion du concentrateur. L’état « en ligne » est affiché si au moins un canal de connexion (GSM ou Ethernet) est actif et que la connexion avec l’infrastructure Ajax Systems est établie.
• Bruit moyen (dBm). Comme le hub est équipé de deux antennes pour la connexion avec les détecteurs, le niveau de bruit de chacune d’entre elles sera affiché ici. Plus le nombre est élevé, plus le niveau est faible. Si le niveau de bruit augmente au-delà de -40 dBm, la centrale vous en informera (dans la plupart des cas, l’augmentation du bruit jusqu’à ce niveau est la preuve d’une tentative de brouillage).

Si l’appareil est affecté par un événement critique ou quelque chose qui requiert l’attention de l’administrateur, une information est affichées en rouge. On retrouve ici de nombreuses informations : l’état de la batterie, le nom de l’appareil, qui est donné par l’utilisateur lors de l’enregistrement, la pièce dans laquelle l’appareil est enregistré, l’indicateur de la qualité de la connexion, etc. Dans le cas du hub, l’indicateur indique le type de connexion au réseau cellulaire, et dans le cas du détecteur – la qualité de la connexion au hub Ajax.

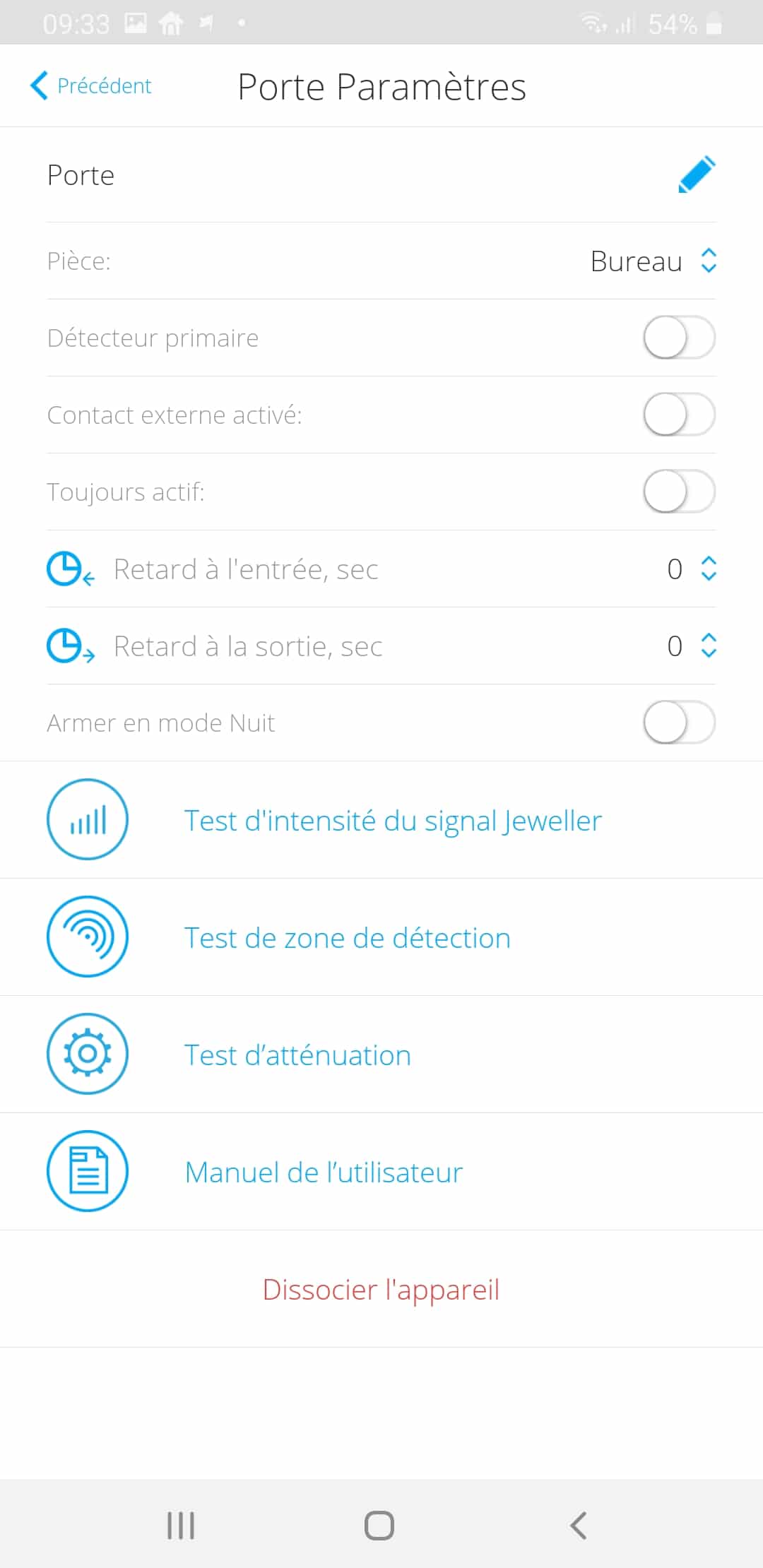

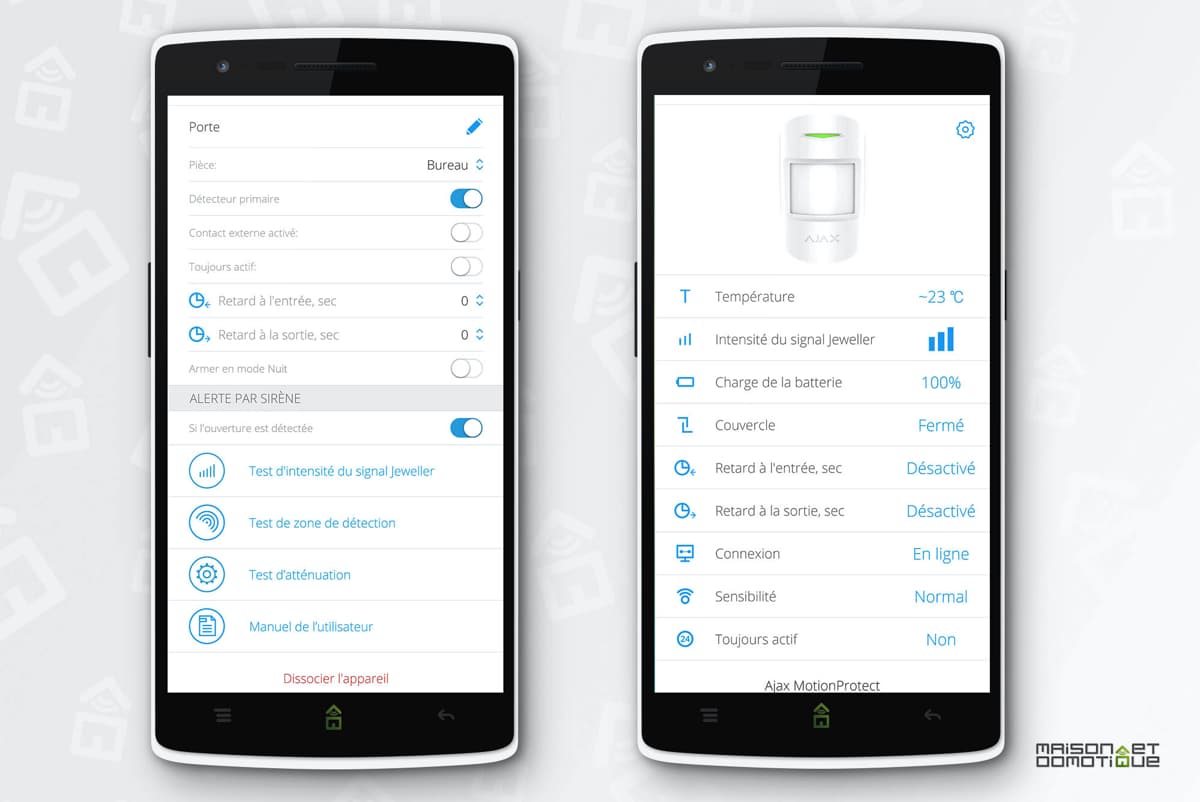

Les périphériques peuvent être configurés de différentes façons. Il existe quatre modes dans l’application :

• Retard à l’entrée: on peut déterminer un délai pour l’entrée avant le déclenchement de l’alerte
• Retard à la sortie: un délai peut être déterminé pour la sortie.
• Toujours actif. Une périphérique qui est toujours sous surveillance, quel que soit le statut du hub. Si ce type est sélectionné, le dispositif fonctionnera en mode « sécurité » 24 heures sur 24, 7 jours sur 7.
• Armer en mode nuit: le détecteur sera utilisé pour le mode partiel (ou mode nuit).

Pour personnaliser l’affichage, vous pouvez également attribuer une image à la pièce. On retrouve également la température de la pièce, lue par le capteur de température intégré.

L’onglet Notifications permet de suivre l’historique des notifications concernant les événements qui ont été déclarés par les détecteurs ou la centrale. Le hub Ajax est capable de conserver jusqu’à 500 messages dans son journal.

En fouillant un peu dans les options, il est possible de réaliser beaucoup de choses. Par exemple utiliser le Geofencing (position de votre smartphone) pour vous rappeler automatiquement d’activer votre alarme lorsque vous partez, ou penser à la désactiver à votre retour.

Un calendrier permet également d’activer ou désactiver l’alarme automatiquement selon les jours et horaires qu’on souhaite. Une option que j’aime beaucoup pour activer automatiquement l’alarme le soir à partir d’une certaine heure, ce qui évite d’oublier de l’activer (la seule fois où j’ai oublié d’activer une alarme, forcément il y a eu une tentative d’intrusion durant la nuit…).

Le système gère aussi jusqu’à 9 groupes, bien pratiques pour créer des zones: on peut par exemple activer l’alarme pour le rez de chaussée mais pour pour l’étage, où on peut circuler librement la nuit.

On peut aussi réaliser un test de portée pour les détecteurs dans les paramètres du Hub Ajax.

Les paramètres de la section Jeweller peuvent être utilisés pour régler plus précisément le fonctionnement de la connexion avec les détecteurs. L’option « Intervalle de ping » est l’intervalle d’échantillonnage des détecteurs. Par défaut, elle est configurée pour 36 secondes. Cela signifie que toutes les 36 secondes, le hub Ajax contacte le détecteur pour transférer et recevoir des informations : lectures du capteur de température, charge de la batterie, qualité de la réception du signal ou commande d’activation/désactivation du mode de sécurité. L’augmentation de l’intervalle aura un effet positif sur l’autonomie de la batterie, mais elle diminuera la vitesse de mise à jour des données concernant l’appareil dans l’application et l’activation/désactivation du mode de sécurité. Perso j’ai laissé par défaut.

On peut indiquer la « quantité de paquets non livrés », utilisée pour déterminer un appareil comme perdu. Dans ce cas le système enverra une notification pour nous prévenir. Là aussi, les paramètres par défaut me paraissent très bien.

Voyons maintenant ce que donne l’alarme Ajax à l’utilisation…

III. Utilisation de l’alarme Ajax

La mise en place de l’alarme est vraiment rapide. En fait, on perd surtout du temps à déterminer où placer correctement les capteurs. Après, leur installation, via le double face ou les vis, se fait rapidement. Et la configuration dans l’application encore plus rapidement grâce au scan du QRCode. Plus de manipulation compliquée à effectuer sur l’alarme et les capteurs, ce qu’on appréciera beaucoup !

La position du Hub Ajax sera la plus importante: en général on cherche à positionner la centrale au centre de l’habitation, pour optimiser la communication avec les périphériques. Mais la portée est tellement bonne sur ce système que ce n’est pas vraiment une contrainte: positionnée dans mon armoire de brassage, à un bout de la maison, tous les périphériques sont parfaitement couverts même à 12m, à l’autre bout de la maison. Il faudra donc simplement prévoir un endroit avec une prise de courant et une prise ethernet.

Il ne restait plus ensuite qu’à ajouter les différents capteurs. Ici, tout est encore plus facile: le processus d’enregistrement des nouveaux détecteurs consiste à scanner le code QR sur le périphérique, à allumer le détecteur, à l’assigner à la pièce correspondante et à entrer le nom à afficher dans le programme. C’est tout.

Quant à la position, c’est du classique: détecteur d’ouverture sur les ouvrants extérieurs, comme la porte d’entrée ou les fenêtres par exemple. Détecteur de mouvement dans les endroits de passage, comme un couloir ou un palier par exemple. Il faut juste ne pas le tourner vers une source de chaleur ou face à une fenêtre. Une fois en place, il faudra bien sûr tester que la détection se fait bien comme on souhaite.

Comme tout système d’alarme digne de ce nom, le système Ajax intègre une batterie. Les périphériques fonctionnant de toute façon sur pile, seule la centrale est vraiment concernée par une coupure de courant. L’autonomie de la batterie dépendra du nombre de périphériques connectés, puisque plus il y en a, plus la centrale consommera d’énergie pour communiquer avec eux. Dans mon cas l’autonomie a atteint largement les 10h, ce qui est très honorable ! Couplé à une carte Sim pour la communication, cette alarme est parée face aux coupures de courant ou de ligne téléphonique :)

Enfin, le système intègre quelques commandes « domotiques ». Parmi les périphériques disponibles, on retrouvera donc une prise connectée, un interrupteur connecté, un relai, et enfin un bouton sans fil. Ces différents équipements permettront de piloter des lampes (simulation de présence), un portail, une vanne pour couper l’eau, etc. L’installation de l’un de ces périphériques donne en effet accès à des fonctions de scénario, que je n’ai pas pu tester ici, mais qui viennent compléter le système de sécurité.

IV. Ajax et les systèmes extérieurs

Nous avons ici une vraie alarme, digne des équipements professionnels, et non pas un système pour « geeks ». Pas de compatibilité avec les assistants vocaux, pas de IFTTT, etc. qui pourraient créer autant de failles de sécurité. L’ajout de prises et relais permettra déjà d’étendre un peu ses capacités. Toutefois, le système Ajax propose deux autres « ouvertures »:

Tout d’abord, la possibilité d’y ajouter des caméras de différents constructeurs. Il est toujours utile en effet de pouvoir faire une levée de doute à distance grâce à une ou plusieurs caméras, avant de déranger quiconque pour aller sur place. Pour cela, le système supporte les caméras Dahua, Hikvision, Safire, Uniview, et plus généralement les caméras RTSP.

Les fonctions relatives aux caméras sont assez light ici, puisque cela se résumera à la visualisation du flux vidéo, et à la prise de photo. Mais cela a au moins l’avantage d’être intégré à une seule et même application, ce qui évitera de jongler en cas d’alerte.

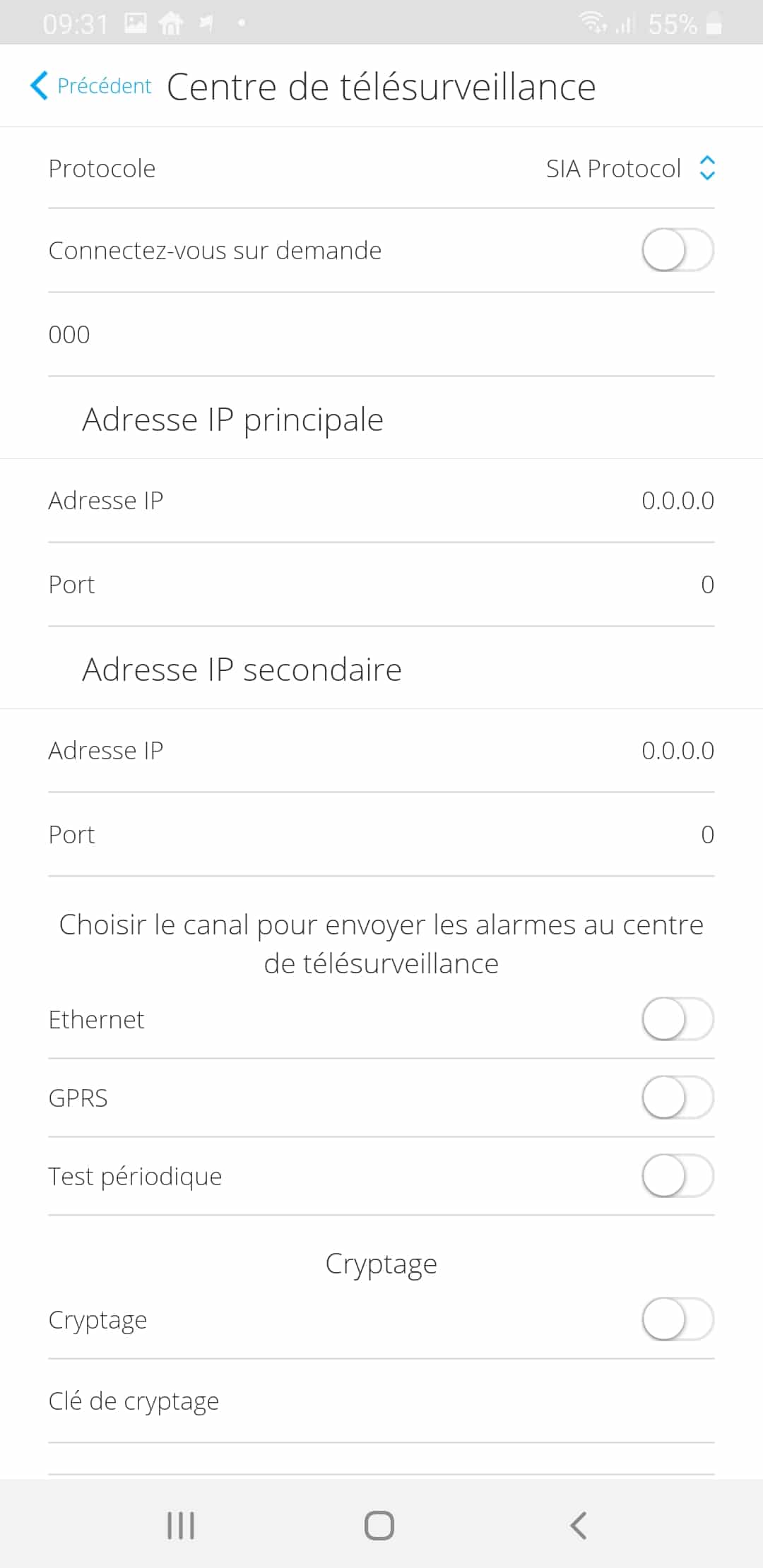

Autre fonction intéressante: la possibilité de lier le système de sécurité à un centre de télésurveillance, via le protocole SIA:

Outre la possibilité de faire appel à un centre de télésurveillance, ce qui est parfois bien appréciable quand on est par exemple à l’autre bout de la planète, le protocole SIA est un protocole standardisé pour les systèmes de sécurité. Et la bonne nouvelle, c’est qu’un plugin Jeedom SIA est justement disponible, réalisé en grande partie d’ailleurs pour pouvoir communiquer avec l’alarme Ajax, qui rencontre beaucoup de succès auprès des utilisateurs :) Je reviendrai plus en détail sur cette possibilité dans un prochain guide.

V. Conclusion

J’avais eu l’occasion d’apercevoir ce système de sécurité sur un salon relatif à la sécurité, et j’en avais beaucoup entendu parler sur la toile, sans avoir eu l’occasion de tester par moi même. C’est maintenant chose faite, et je comprend mieux maintenant l’engouement suscité par ce système Ajax ! Il a en effet tout d’un système de sécurité moderne: le design, déjà, un peu « futuriste » tout en restant discret, bien loin de certaines marques encore très austères; la facilité d’installation, via une application et le flashage de QRCodes; les possibilités de sécurité, grâce aux divers périphériques disponibles et à la communication avec des services professionnels.

En utilisation depuis maintenant près de 3 mois, je n’ai noté aucune fausse alerte, ni aucune perte de communication, malgré un capteur situé dans un batiment annexe, situé à une vingtaine de mètres (avec 2 murs parpaing entre les deux).

Le système propose tout ce qu’on peut attendre d’un système d’alarme: gestion des zones, périphériques actifs 24/24, calendrier, gestion d’utilisateurs, batterie, secours GSM, et même bien plus, en laissant accès à des fonctions assez poussées. C’est sans doute l’un des systèmes les plus complets que j’ai rencontré, tout en restant très simple d’installation.

Niveau tarif, nous sommes inférieurs à beaucoup de « grandes » marques connues. Mais en plus, vous pouvez bénéficier de 10% de remise grâce au code MAISON22 et notre partenariat avec la boutique ProtectHome ! Je vous laisse donc découvrir toute la gamme Ajax sur la boutique ProtectHome.
