Lixee Zlinky: la téléinformation facile en ZigBee sur Linky (test sur Jeedom)
Aujourd’hui, la majorité des foyers est passée au compteur électrique Linky. Si celui ci possède les bornes téléinfo que nous connaissions déjà sur les compteurs électroniques précédents, pour suivre avec précision notre consommation électrique, il propose également d’autres particularités qui lui permettent d’accueillir de nouveaux périphériques de suivi. C’est le cas notamment du Lixee Zlinky, un petit boitier qui vient s’insérer directement sur le compteur Linky, pour suivre sa consommation électrique, ou même sa production (si vous avez par exemple des panneaux solaires), tout cela en ZigBee, ce qui permettra de récupérer toutes les informations du compteur électrique sur son système domotique ! Découvrons le plus en détails.
Découverte et installation du Lixee Zlinky

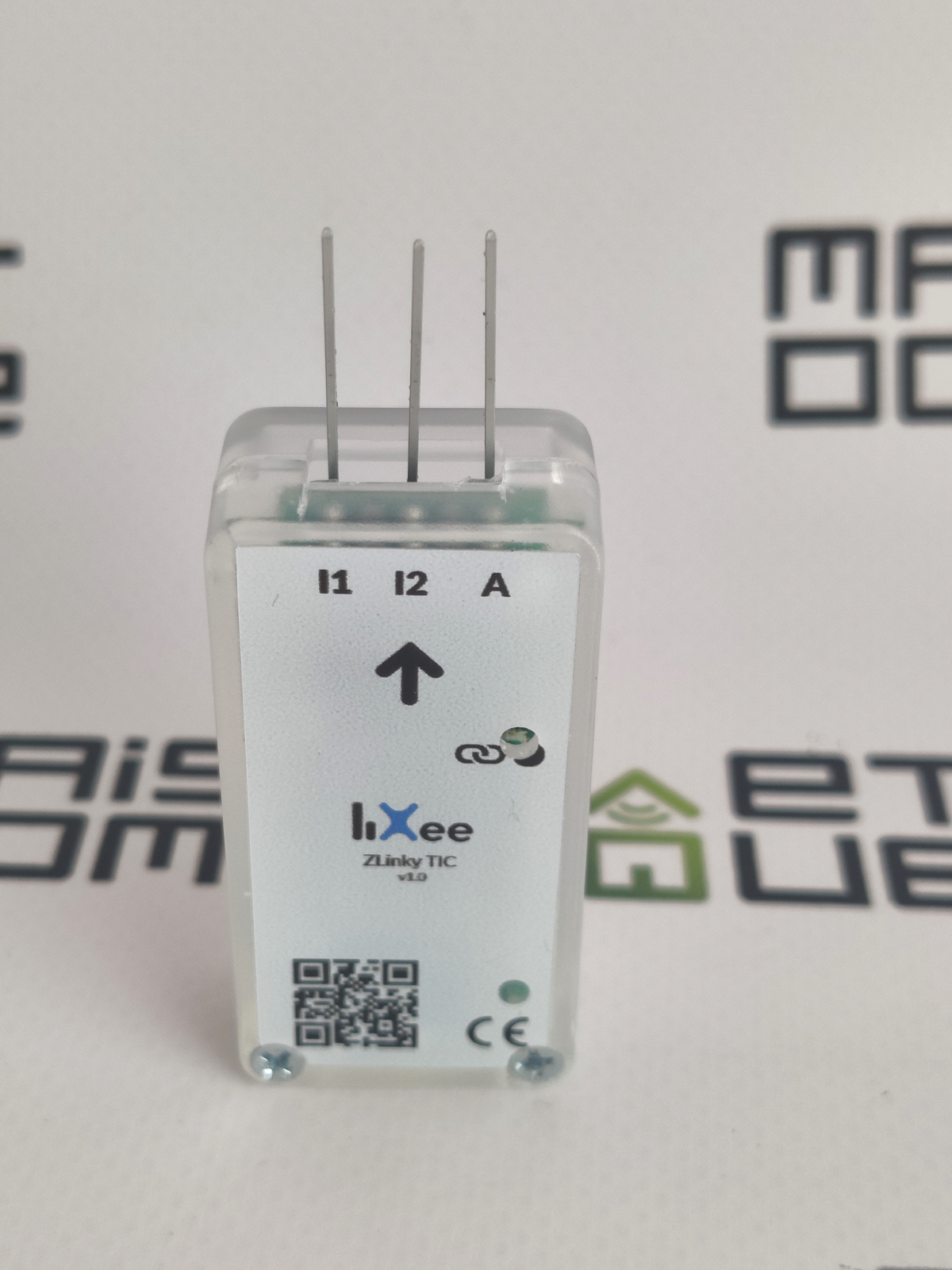

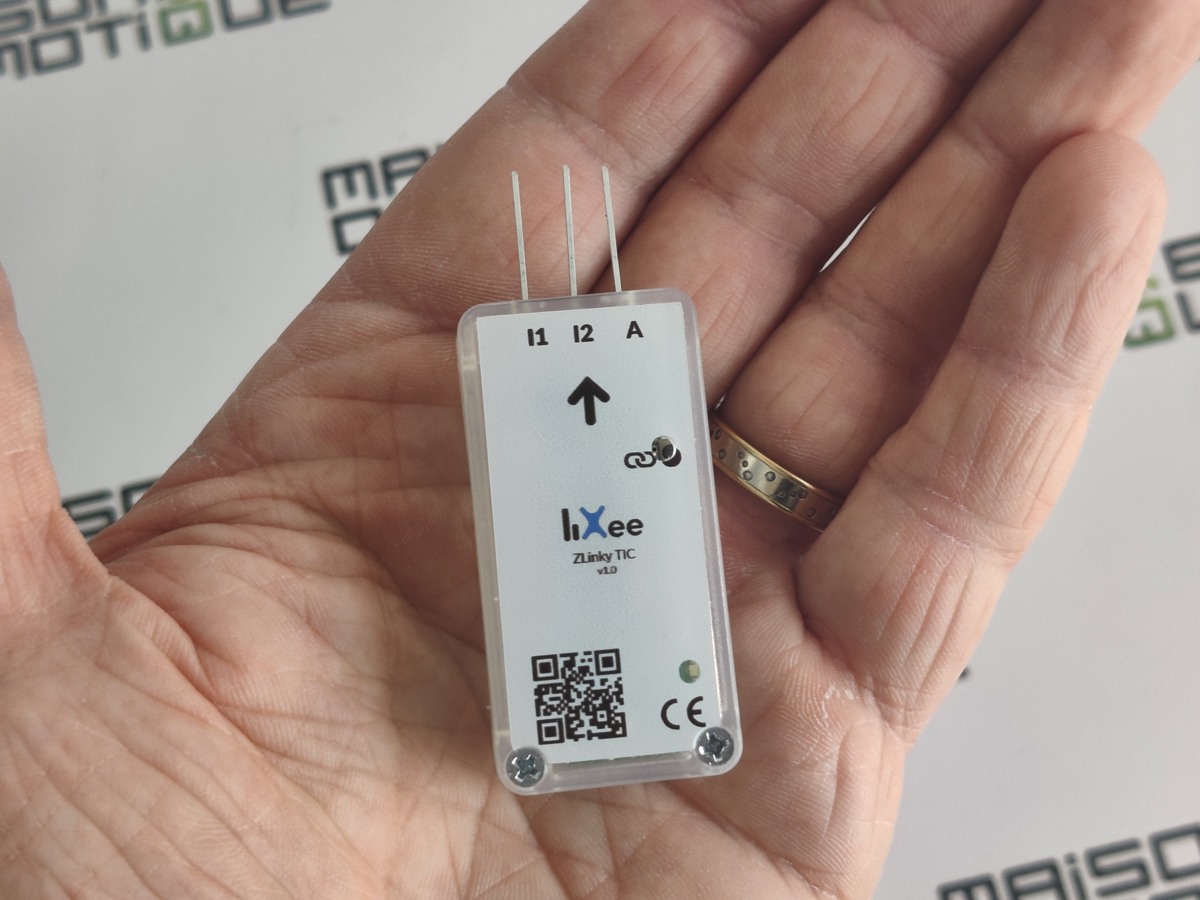

Le Lixee Zlinky est un tout petit boitier de 63x24x16mm, ne pesant que 15g:
Sur la partie haute, il dispose de trois broches: on retrouve les I1 et I2 bien connues de la téléinfo (TIC), mais également la broche A qui permettra de récupérer une alimentation directement depuis le compteur Linky. Pratique !
La face avant dispose également d’une led d’état, et d’un bouton d’appairage pour rejoindre un réseau ZigBee.

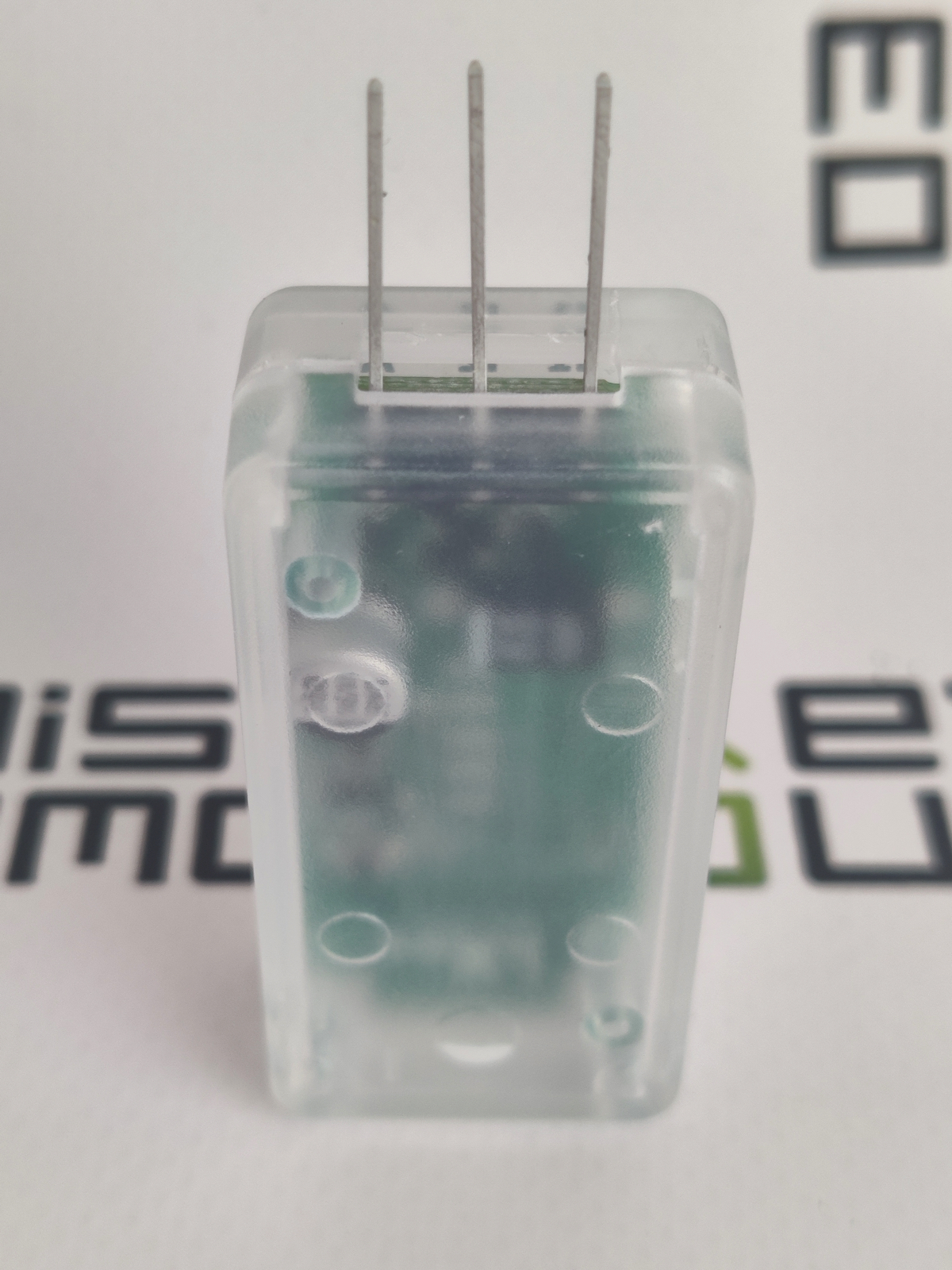

A l’arrière, rien de particulier à présenter:
Comme mentionné en introduction, ce Lixee Zlinky communique donc en sans fil, via le protocole domotique ZigBee. Il existe aujourd’hui de nombreux périphériques utilisant ce protocole, mais la téléinfo étant un concept très français, il n’existait pas encore de module téléinfo ZigBee. Heureusement, une société française nous a réalisé cela aux petits oignons :)
Passons donc à son utilisation.
Utilisation du Lixee Zlinky

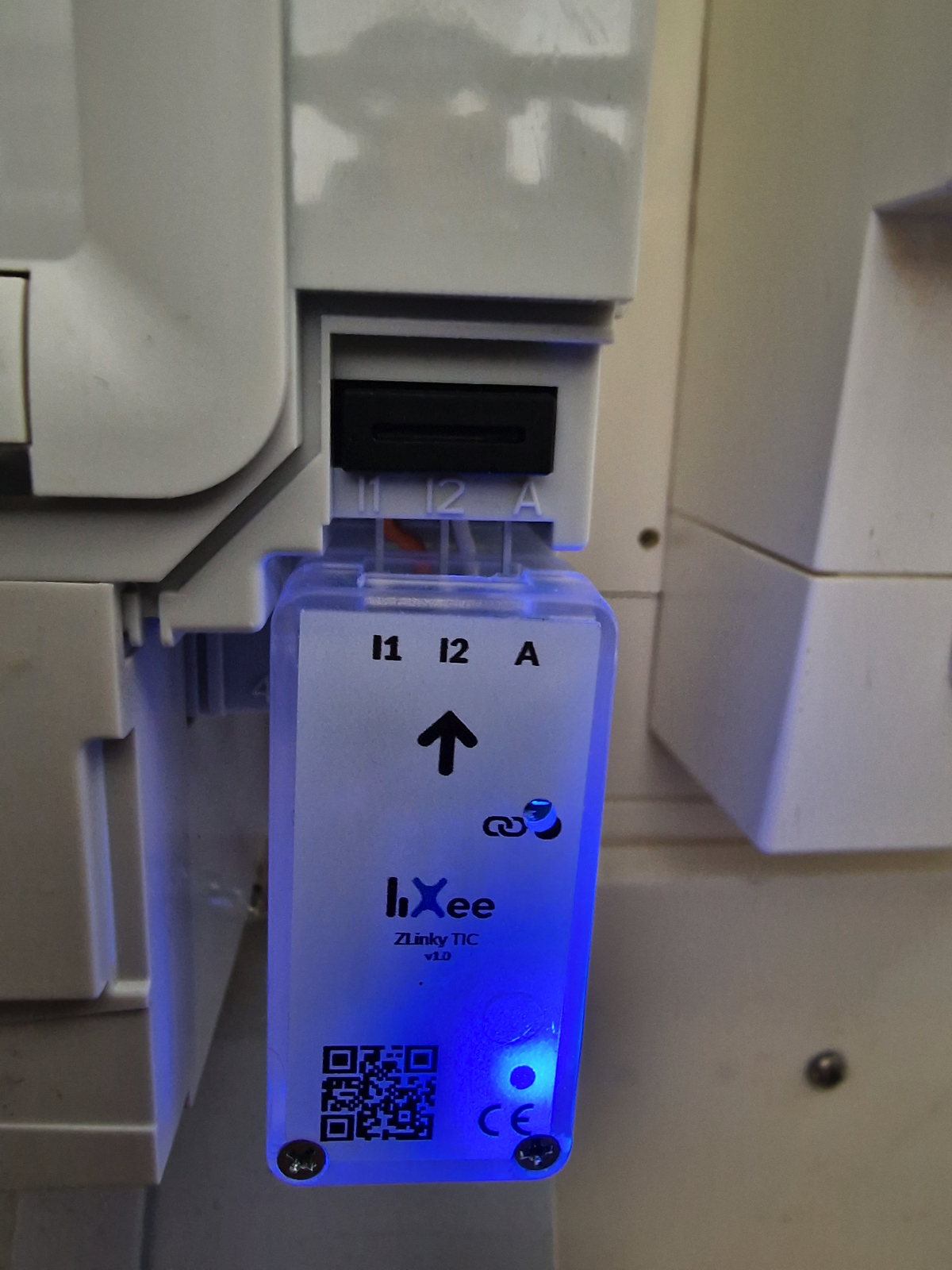

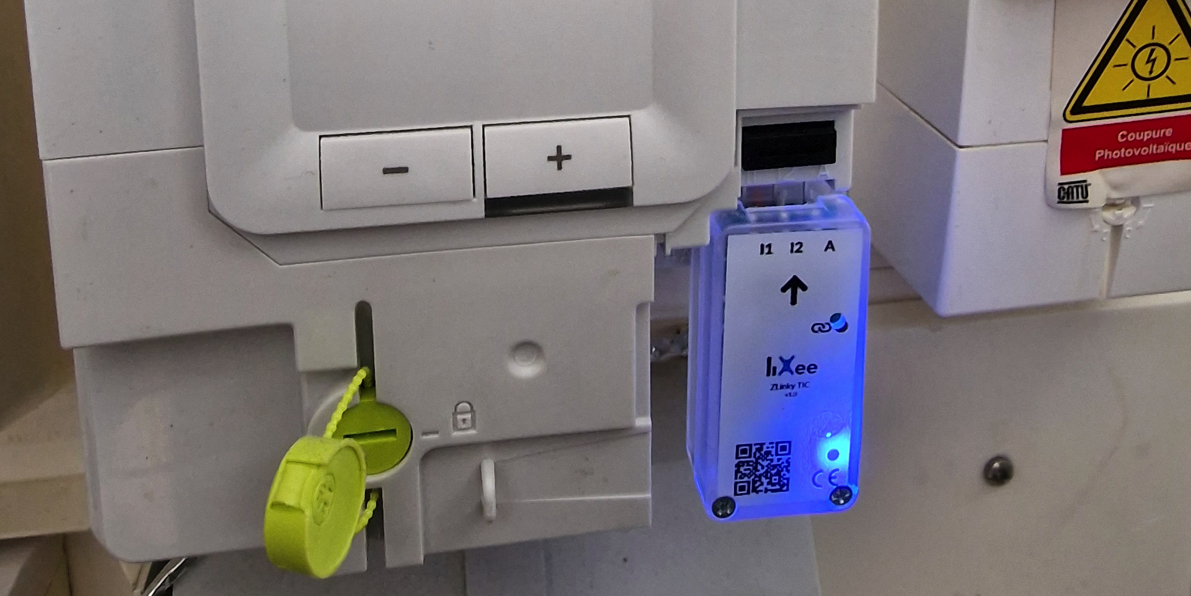

L’utilisation de ce Lixee Zlinky est ultra simple: il suffit de démonter le cache du compteur Linky, qui est librement démontable, sans avoir besoin de retirer les scellés. Sur la partie droite se trouve le bornier téléinfo (TIC): ces bornes permettent de communiquer avec le compteur électrique pour y lire de nombreuses informations sur sa consommation. Il suffit d’appuyer sur le petit rectangle noir au dessus des borniers, et d’y insérer le module téléinfo ZigBee avec les broches correspondant aux indications du compteur. La led bleu doit alors s’allumer pour confirmer la bonne installation.

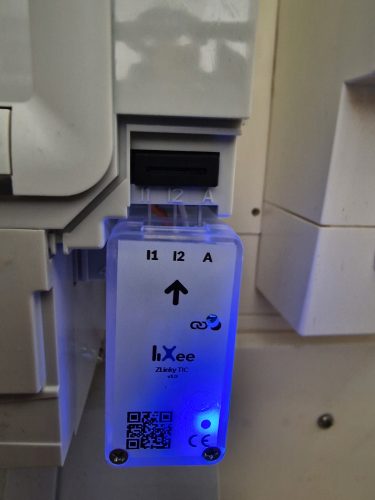

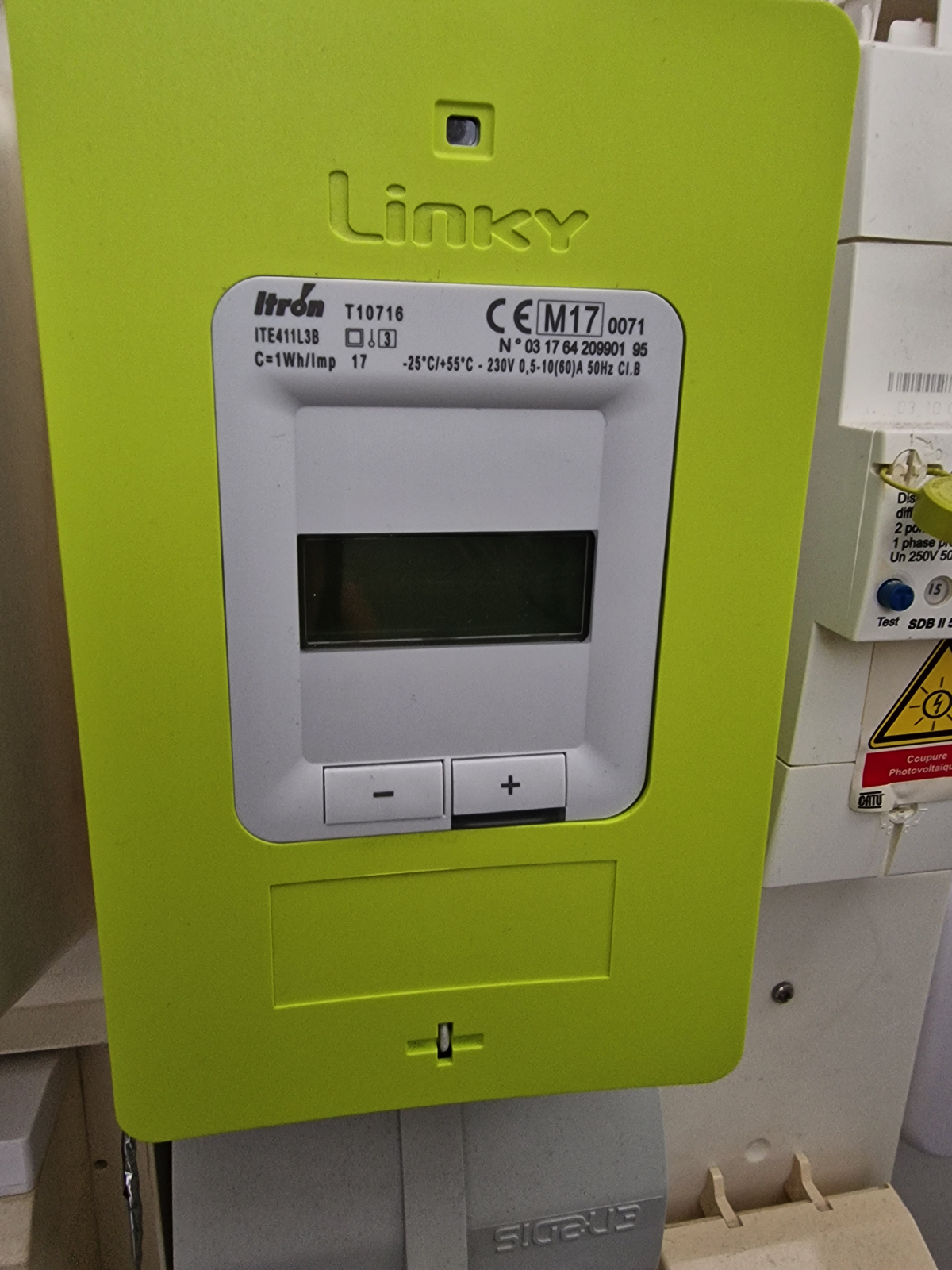

Ce module étant si compact, il est même possible de remettre en place la façade du compteur ! Ni vu ni connu :)
S’il existait déjà quelques appareils permettant de suivre les informations du compteur électrique, comme par exemple l’EcoCompteur, l’EcoDevice, ou encore le WES, aucun n’était aussi simple d’installation, car il fallait chaque fois au moins avoir une alimentation électrique, voir une connexion ethernet au réseau, ce qui n’est pas toujours évident côté tableau électrique, et qui nécessitait quelques connaissances pour l’installation. Ici l’installation est vraiment à la portée de tout le monde: pas besoin d’alimentation, et le périphérique communique directement en sans fil grâce au ZigBee. Difficile de faire plus simple ! Et particulièrement intéressant quand le compteur Linky est éloigné de la box domotique, dans le garage, voir même dans la rue !
Une fois en place, il ne reste plus qu’à faire l’appairage avec la box domotique. Ici j’utilise Jeedom (box version Atlas ZigBee), avec le plugin officiel ZigBee, qui fonctionne parfaitement avec les dongles ZigBee Zigate, Conbee 2, ou encore EFR32. Mais le Lixee Zlinky fonctionne également très bien avec eedomus (via le dongle Zigate du même constructeur), Domoticz ou encore Home Assistant par exemple (notamment en utilisant ZigBee2MQTT).

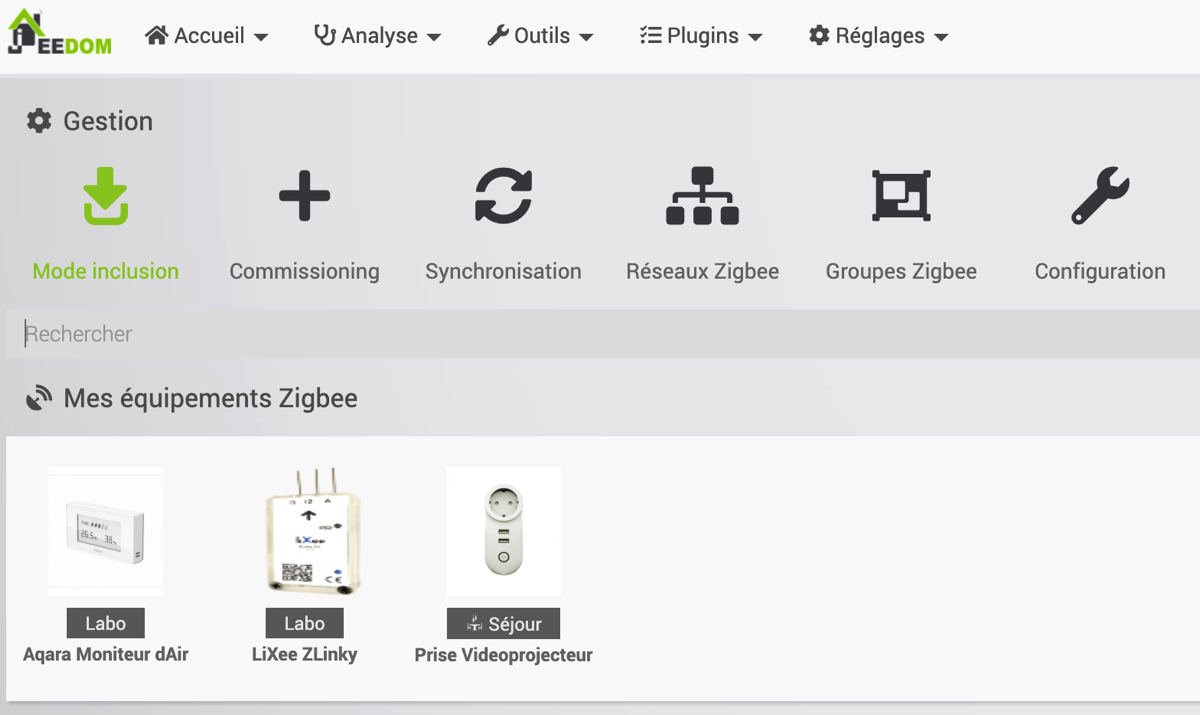

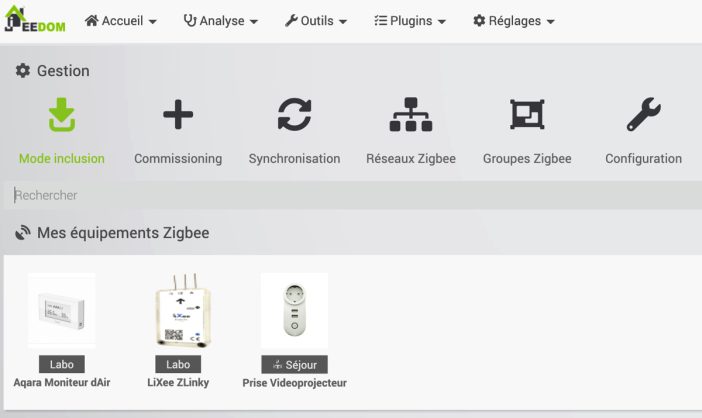

Sur Jeedom, il suffit donc de lancer l’inclusion. Le module est détecté automatiquement et ajouté au système:

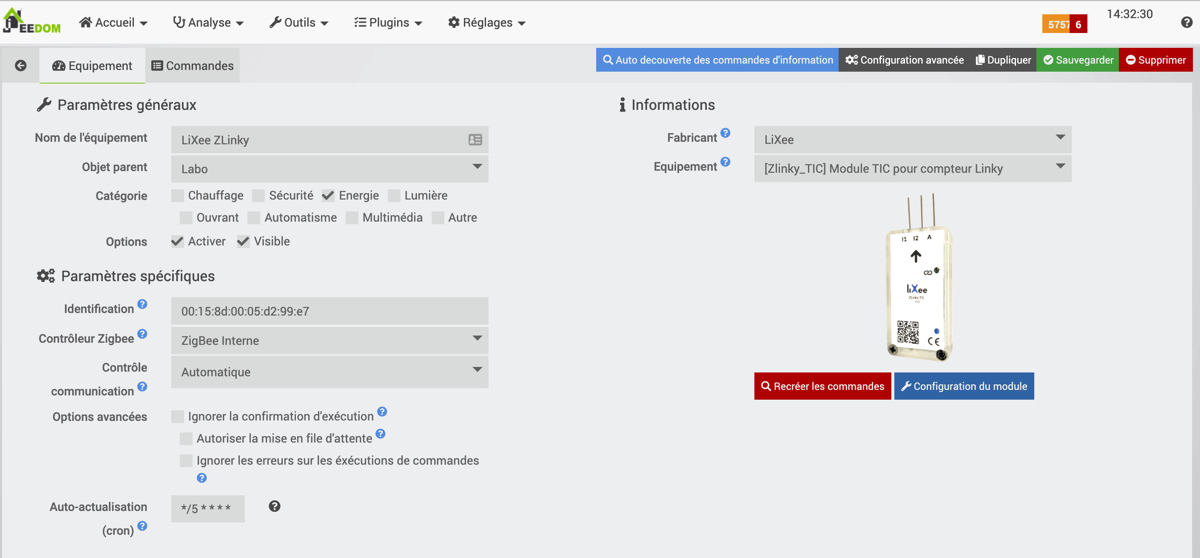

On peut lui donner un nom, et le placer dans une pièce.

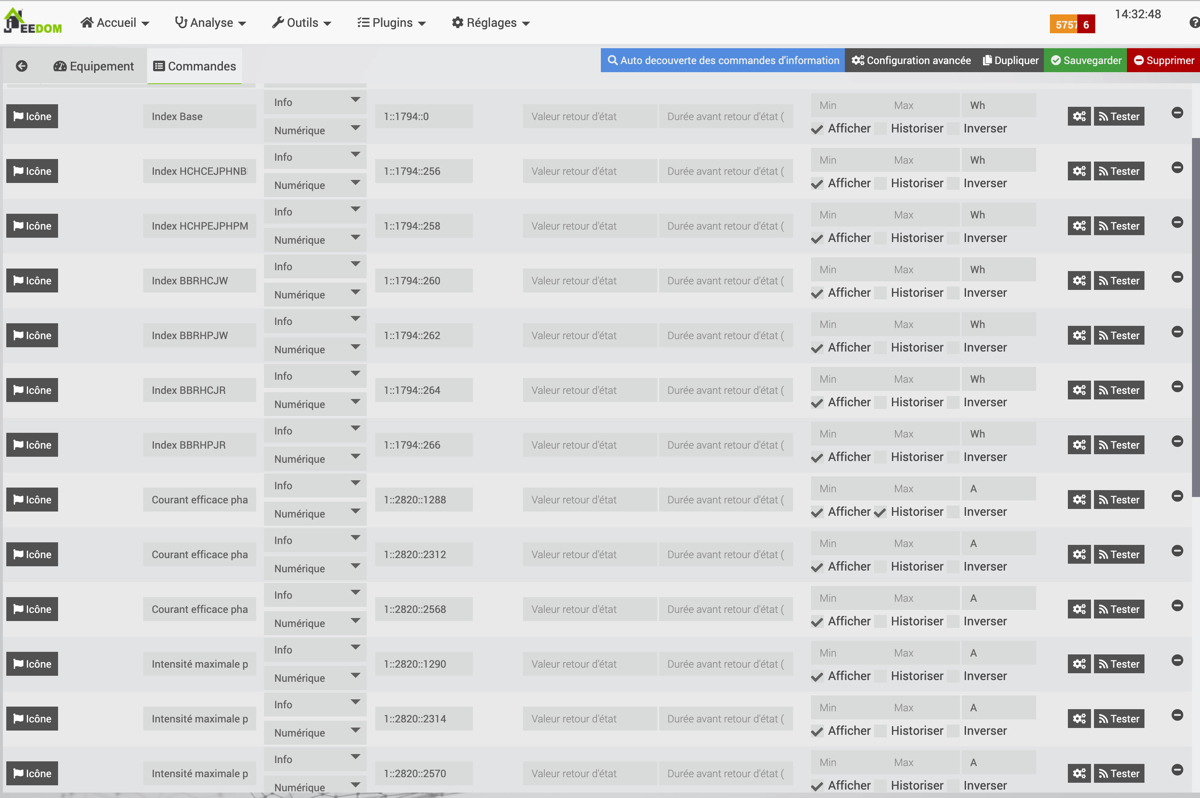

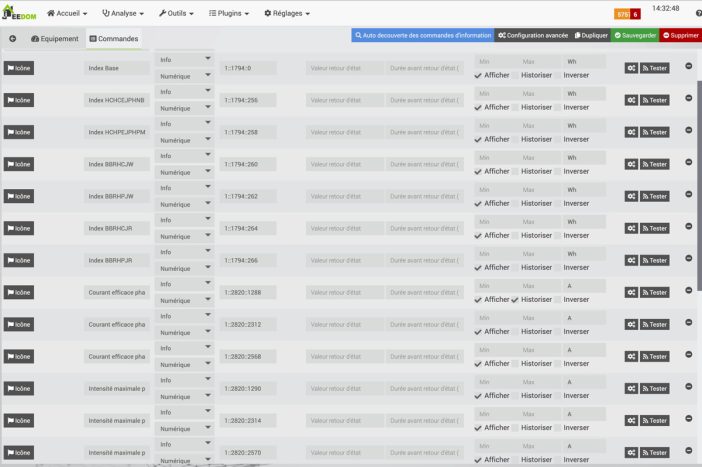

L’onglet commandes est ici très important, car le Lixee Zlinky possède de très nombreuses commandes. Le module est en effet compatible avec la téléinfo en mode historique ou standard, et les contrats de type base, heures creuses / heures pleines, EJP, et Tempo. Toutes les commandes sont donc proposées, mais il faudra ne sélectionner que celles réellement intéressantes vis à vis de votre type de téléinfo et votre contrat. Pour la première utilisation, je vous conseille de tout cocher, puis vérifier ensuite les informations recues. Celles qui sont à 0 ou ne s’actualisent jamais pourront être désactivées.
Cela permet également de personnaliser les informations à afficher dans le widget, et les informations à historiser pour la consultation des statistiques notamment.

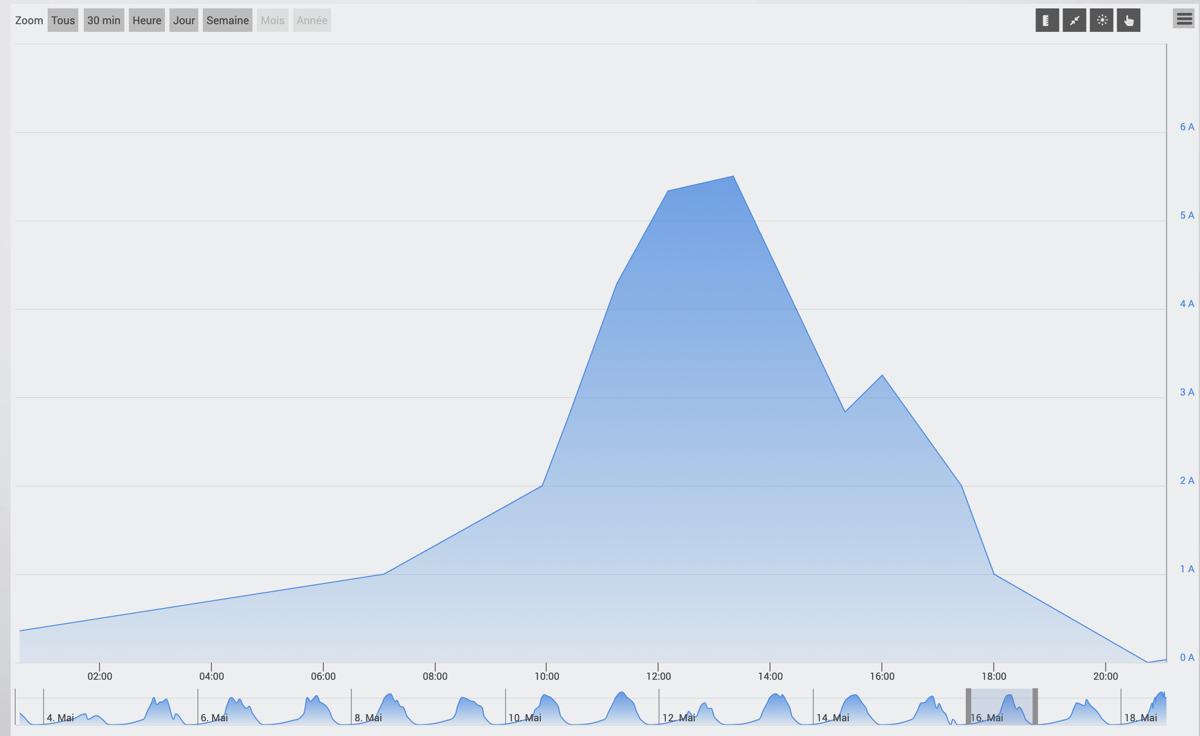

Mon contrat de consommation est malheureusement un contrat un peu particulier, qui nécessite d’avoir la téléinformation configurée en mode standard pour que ce module puisse lire les informations correctement, car je suis en heures creuses / heures pleines, mais avec des heures creuses les mercredi et weekend uniquement (toute la journée, et non par tranche horaire). Comme le compteur est pour le moment en mode historique, et que EDF et Enedis se renvoient la balle pour faire la modification, ce module téléinfo ZigBee est donc actuellement branché sur mon compteur Linky de production photovoltaique, ce qui me permet de suivre ma production solaire très précisément. Je peux ainsi suivre la courbe de puissance de mes panneaux sur la journée, avec bien sûr le point culminant aux alentours de midi.

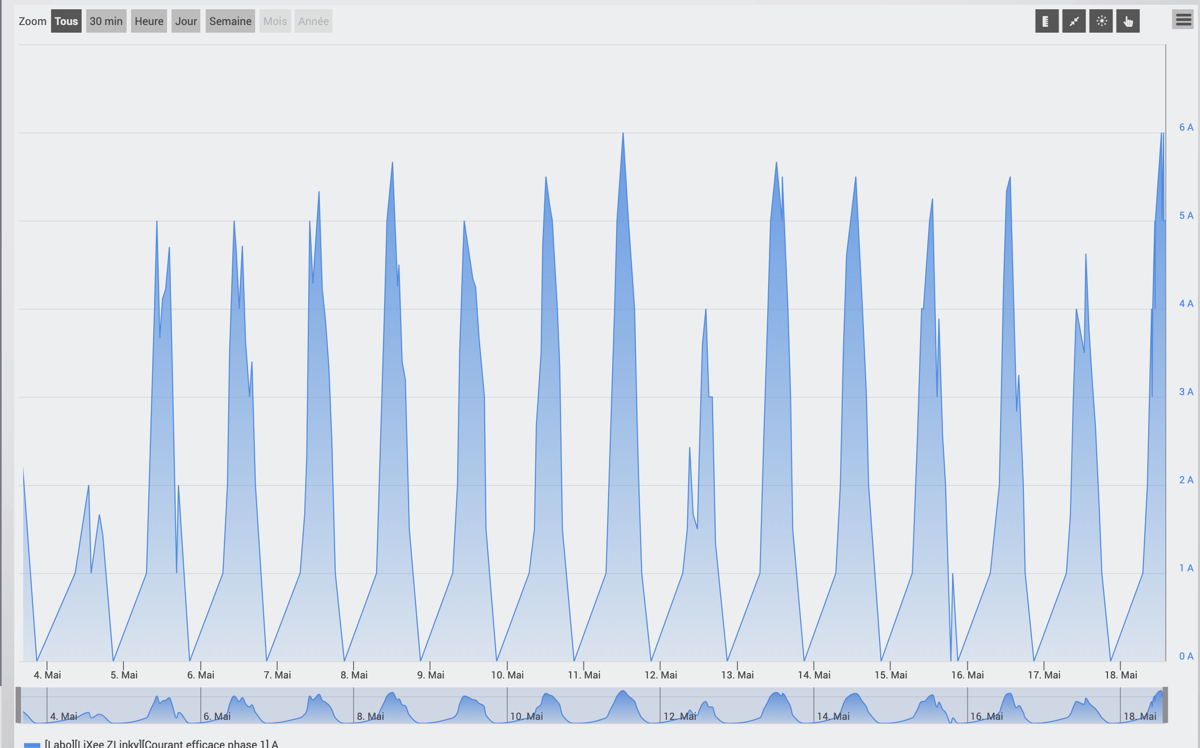

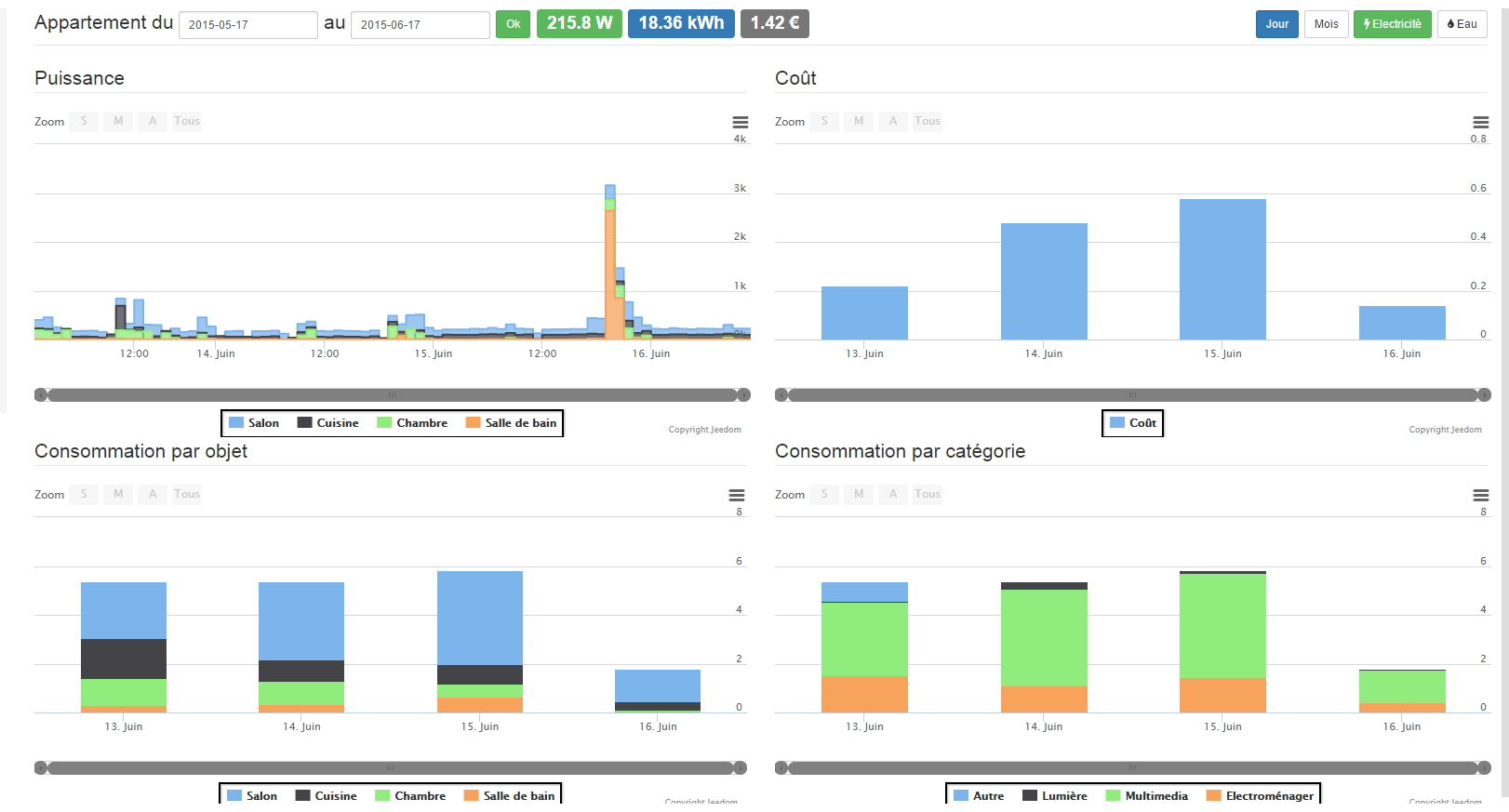

On a bien sûr le suivi jour par jour:
En cette période où le coût de l’électricité a fortement augmenté, il est très intéressant de suivre de près sa consommation. Et couplé au plugin Energie de Jeedom, ce petit module ZigBee s’avère être une arme redoutable pour optimiser sa consommation !
Conclusion
La téléinformation est vraiment pratique, car elle permet d’obtenir des données très précises sur notre consommation électrique (ou notre production). La possibilité de lire ces informations et les récupérer sur nos systèmes domotiques a été une petite révolution, car pour rappel, il fallait auparavant passer par des pinces ampère métriques à placer autour des phases qu’on souhaitait suivre. Une opération qui en dissuadait beaucoup, et qui avait également sa marge d’erreur. Avec la téléinformation, les données sont précises, complètes, et « officielles », puisque ce sont elles qui déterminent la facturation auprès de notre fournisseur d’énergie. J’ai eu l’occasion de tester plusieurs appareils capables de lire ces données, mais le Lixee Zlinky est clairement le plus simple à installer. Pas besoin d’alimentation, de câble Usb, ni de câble réseau. Il s’insère simplement sur le compteur électrique, et se fait oublier, sous le capot du compteur. Pourtant, il communique régulièrement avec le système domotique en ZigBee, permettant d’être informé du moindre changement: consommation, passage en heures creuses / heures pleines, couleur du jour, etc. De plus, il est parfaitement compatible avec les modes standard ou historique du compteur Linky, ce qui n’est pas toujours le cas sur d’autres produits. Bref, si vous cherchez un moyen de suivre votre consommation ou votre production d’électricité, c’est sans conteste LE périphérique à posséder. Vendu 49€, c’est un appareil qui reste abordable, et qui se montrera extrêmement utile, puisque grâce aux informations récupérées, non seulement vous pourrez suivre votre consommation / production, mais également déclencher des appareils en fonction des heures creuses, faire du délestage, etc.
Ces articles pourraient aussi vous intéresser:
55 réactions
Bonjour
Pour ceux qui chercheraient en wifi ou lora
https://miniprojets.net/
Fibaro HC3 est compatible Zigbee, est-ce que ce module peut fonctionner avec ?
Bonjour
Il existe un plugin linky (pour lequel il faut activer la transmission des données)
Quels apports a ce module par rapport au plugin officiel ?
Merci
Bonjour. Alors de ce que j’en sais, le plugin Enedis remonte toutes les demies heures les mesures horaire, journalière, mensuelle, annuelle ainsi que la puissance max, ce qui est déjà pas mal. Là ce module téléinfo a d’une part l’avantage de ne pas dépendre d’une connexion internet, puisqu’il lit les infos localement directement sur le compteur, et ceci en instantané; et d’autre part il remonte un peu plus d’infos, on peut ainsi par exemple être alerté immédiatement du passage en heures creuses pour déclencher la mise en marche de certains appareils, ou faire du délestage quand la charge devient trop importante.
Bonjour,
Quelle portée peut-on espérer? Mon compteur est sur la rue encastré dans un muret à 10m environ de là où je pourrais placer une clé zigbee ‘que je n’ai pas aujourd’hui!)pour eedomus…
Bonjour. La portée varie entre 10 et 50m selon l’environnement, bien sûr. A savoir qu’une version existe avec antenne (dispo uniquement sur le site du fabricant directement : https://lixee.fr/produits/37-72-zigate-usb-ttl-3770014375148.html#/26-antenneexterne-oui ). Elle réduit notamment les interférences, mais nécessite de percer le cache du Linky pour laisser sortir l’antenne.
Bonjour, j’ai une question que je juge capital, remonte-t-il la consomation instanténé , je m’explique je suis en autoconsomation solaire et si je consome 0 ça veut dire que je suis en surproduction et donc par scénario je pourais lancer d’autre aparaille ?
Bonjour,
Moi aussi je suis curieux de la distance possible. Mon compteur Linky est dans la rue, soit env. 35m sans obstacles (en dehors du mur de la maison).
La pince ampéremetrique installée avec mes panneaux solaires n’est pas hyper précise.
Je n’ai qu’un seul compteur Linky par contre (autoconsommation avec vente du surplus).
Ce module a-t-il été testé avec d’autres Box que jeedom ?
Est-il reconnu sur Tahoma ?
Finalement n’importe qui, pour les linky dans la rue, peut installer un appareil sans telealerte vers l’abonné ?
Bonjour,
1. Est-ce que ça peut être connecté en même temps qu’une liaison TIC filaire déjà en place (ma borne de charge VE) ?
2. Existe-t-il l’équivalent en Z-Wave ?
Bonjour. Oui c’est tout à fait possible. J’ai le Lixee, un WES, et un autre appareil en cours de tests branchés sur la même liaison TIC, ce n’est pas un soucis.
Il n’y a pas de modèle Zwave à ma connaissance. La téléinfo est un truc bien francais, et si on n’a pas un fabricant francais qui le fait, y’a peu de chances que ca arrive :(
Bonjour. A ce jour uniquement Jeedom, eedomus, Home Assistant, Domoticz, et potentiellement toute solution passant par ZigBee2MQTT pour communiquer sur ce protocole. Comme c’est un module un peu particulier, avec beaucoup d’informations, il doit vraiment être implémenté par le fabricant sur la box pour être reconnu.
Bonjour. Oui: Jeedom, eedomus, Home Assistant, Domoticz, et potentiellement toute solution passant par ZigBee2MQTT pour communiquer sur ce protocole. Comme c’est un module un peu particulier, avec beaucoup d’informations, il doit vraiment être implémenté par le fabricant sur la box pour être reconnu.
Bonjour. Oui, si le coffret dans la rue n’est pas fermé, c’est une possibilité. Après on parle d’une portée ici de 10 à 50m, il faudra donc que la personne soit proche pour pouvoir suivre votre consommation d’énergie. Après ca a un intérêt limité pour quelqu’un d’extérieur.
Bonjour. La portée varie entre 10 et 50m selon l’environnement, bien sûr. A savoir qu’une version existe avec antenne (dispo uniquement sur le site du fabricant directement : https://lixee.fr/produits/37-72-zigate-usb-ttl-3770014375148.html#/26-antenneexterne-oui ). Elle réduit notamment les interférences, mais nécessite de percer le cache du Linky pour laisser sortir l’antenne.
Bonjour,
J’ai un compteur Linky en Triphasé, et je n’ai pas accès aux bornes du TIC.
Je ne peux pas démonter le capot vert comme expliqué ici, car les 2 vis sont plombées ?.
Est ce qu’il y a une astuce particulière dans ce cas-ci ?
Merci pour votre retour
Cdlt
Bonjour, merci pour l’article. Ce Zlinky est en Zigbee 3.0 et continuellement alimenté par le compteur : est-ce à dire qu’il peut aussi faire office de routeur Zigbee (ie relais pour les objets autour) ? Merci.
Bonjour. En effet, ce Zlinky fait bien office de routeur !
Bonjour. Normalement la partie téléinfo doit être accessible à l’usager. A moins qu’Enedis veuille protéger un appareil particulier ou qu’une mention soit faite dans le contrat. Ca peut être aussi simplement une erreur de leur part. Il faut les contacter directement.
Bonjour. Alors on n’a pas la puissance instantanée en W mais en VA, qui est plus précis car les W dépendent du cos phi des appareils. La plupart du temps le cos phi est égal à 1, mais pour des appareils comme les plaques à induction ou les moteurs par exemple, ça change tout.
Bonjour, j’ai déjà l’application EdF qui me donne pas mal de données sur mes conso., est il judicieux d’avoir zlinky ?
Il ne vous dise pas que le compteur linkin vous surveille avec une caméra
???
D’une part, plusieurs compteurs ont été démontés, il n’y a pas de caméra;
D’autre part, la majorité des compteurs étant sur la rue, dans le garage, ou enfermés dans un placard, il n’y aura pas grand chose à espionner…
Qu’ils suivent notre consommation électrique, oui, ca ne fait pas de doute, mais il ne faut pas imaginer n’importe quoi non plus.
Bonjour. Si votre besoin est juste le suivi de votre consommation, l’application EDF peut suffire, en effet.
Mais si vous voulez pouvoir faire des calculs, avoir des représentations graphiques comme vous le souhaitez, être informé du passage en heure creuse pour déclencher des scénarios, faire du délestage quand la puissance maximale est atteinte, etc. oui ce Zlinky a un intérêt. Après attention, il n’a un intérêt que si vous avez un système domotique en place, compatible. Seul, il ne fera rien.
Bonjour, sur les compteurs triphasés, la teleinfo ne se trouve pas en bas, mais en haut à droite du compteur, c’est donc le capot du haut qu’il faut ouvrir ;)
Bonjour. Merci pour cette info, je ne savais pas !
Bonjour, je serais également intéressé de savoir si cela fonctionne sur hc3.
Merci
Bonjour fonctionne t’il avec la passerelle zigbee lidl ?
Merci beaucoup pour cette précision.
Effectivement, je ne savais pas non plus.
Malheureusement, je n’ai pas non plus accès au capot supérieur qui est également plombée ?..
Je vais connecter Enedis pour savoir s’il est possible d’y accéder sans casser le plomb illégalement..
Bonsoir à tous,
Encore merci une nouvelle fois pour ces présentation au top. Je l’ai du coup acheté :p
Mais est-ce que quelqu’un a réussi à le connecter sur un phoscon avec RaspBee II et Home Assistant ?!
Je suis entrain de m’arracher les cheveux ^^
Il n’est même pas reconnus dans l’interface web de phoscon … :'(
Merci par avance si quelqu’un l’a déjà fait
Bonjour, les résultats peuvent ils être en négatif ?
Je viens d installer des panneaux mais ma clef Atom (total énergie) me remonte une conso à zéro. Je ne vois pas le surplus reversé. Cette clef le permet t’elle?
Merci
vrai mais de dire que c’est le plus simple etc completement faux, moi j’utilise un module d2l linky (dans les 40 euros) en wifi ca met 5 min a installer depuis le smartphone (juste attention a choisir 2.4 ghz). apres une connexion au site d2l et voila les donnes etc…
encore mieux moi j’ai complique la chose = je recupere les donnes de mon linky (en temps reel donc) depuis le serveur d2l en json vers un site web que j’heberge chez moi et develope. et je fais pleins de simulations etc qui sont personalisees car c’set moi le dev… par exemple j’ai inclu le tempo la .
ca a l’air au moins aussi simple que ca a installer (si on parle pas de mon site web)
je met en lien le site web
CONTRE
Certains types d’abonnement ne sont pas supportés (exemple heures creuses le mercredi et weekend).
comment ca?
apparament c’est parce que tu n’es pas passé en standard ce qui na rien a voir avec le module
Bonjour. Je voulais savoir si ce module permettait de contrôler le contacteur jour/nuit car je souhaite allumer mon chauffe-eau moins longtemps que la période HC et surtout pouvoir le couper pendant mes vacances et le rallumer la veille de mon retour par exemple. Merci
Bonjour. Malheureusement non, ce périphérique ne permet que de lire les informations du compteur. Pour piloter le contacteur jour/nuit, il faudra un montage un peu plus complexe. C’est quelque chose que je dois mettre également e place chez moi. En attendant vous pourrez trouver plus d’informations ici https://m-et-d.link/6q8sg
Bonjour.
Est-ce que cet appareil est reconnu par les passerelles zigbee (pour remonter dans l’appli Smart Life).
Merci d’avance.
Bonjour. Malheureusement pas à ma connaissance. Ce périphérique récupérant énormément de données du compteur Linky, il faut que la solution ait spécialement implémenté sa reconnaissance. Actuellement il n’y a que quelques solutions comme Jeedom.
Bonjour Cédric, c’est magnifique sauf que … j’ai un compteur électronique classique.
Il a bien les bornes I1 et I2. N’y a t il pas moyen d’alimenter le Lixee (5V continu ??? ) pour le faire fonctionner sur un compteur électronique classique?. Merci , te lisant souvent je suis certain que tu as au moins une idée. Dominique
Avez vous essayé avec une passerelle Lidl ?
Bonjour. Oui, et le Zlinky ne fonctionnait pas. Les données remontées sont bien spécifiques, même s’i fonctionne en ZigBee il faut qu’il soit implémenté correctement sur la passerelle.
Mon linky est à 30m de la maison, les i1 et i2 sont ramenés au tableau électrique de la maison mais pas le A… comment l’utiliser ?
Bonjour, est-ce que ce module est compatible avec les linky triphasé? Afin de récupérer la conso et la puissance sur chaque phase et pouvoir par exemple suivre en temps réel la charge sur chaque phase?
Bonjour, j’ai une question sans doute très bête mais après avoir soulevé le capot pour vérifier la compatibilité de mon modèle de Linky avec le module (avant de l’acheter), je retrouve bien les L1, L2 et A mais par contre elles les bornes sont déjà utilisées. A votre connaissance, est-il possible d’intégrer les fiches du module simultanément ?
Je n’ai pas de certitude (habitation dans la maison récente), mais je pense qu’aujourd’hui les câbles actuellement en place doivent être connectés plus haut à un module pour le cumulus.
Bonjour. Oui, sans problème. J’avais aussi de mon côté les bornes déjà utilisées pour piloter un chauffe eau, et deux autres équipements pour le suivi de consommation. On peut sans problème raccorder plusieurs équipements tant qu’ils sont en parallèle.
Bonjour, merci pour cette présentation
Je suis un bleu en Zigbee et je n’ai pas de box domotique. Est-il possible de monitorer les TIC avec un dongle USB Zigbee sur son PC ?
Bonjour. Possible, à condition d’utiliser un soft qui puisse gérer la clé ZigBee mais surtout lire les informations TIC du Lixee. Mais je ne connais pas de solution, perso.
Bonjour
Matériel : ma config : Zlinky + clef USB OnOff (passerelle)
Soft : Serveur Ubuntu : zigbee2mqtt + mqtt broker + Grafana + InfluxDB
Je ne veux pas passer par du Jeedom ou du HomeAssistant
J’ai trouvé ceci : https://github.com/CiGit-Franck/zlinky-ui
Si qqn peut m’aider
stef
oula… ca sent le complotisme…
Bonjour,
Mon compteur Linky est malheureusement inaccessible en zigbee depuis mon appartement (deux murs en béton entre les deux). Aussi j’aimerais savoir comment ça se passe si j’établis de temps en temps une connexion zigbee temporaire avec lui (j’ai quelques idées pour faire ça). Le module Lixee est-il capable de récupérer les données du passé non encore transmises mais toujours présentes dans le compteur (les index 30′, par exemple) ?
Bonjour,
La led ne s’allume plus sur ma Zlinky si bien que je ne peux plus savoir si elle fonctionne. Je ne peux plus l’appairer sur eedomuxs.
Je me permet de dire abruti! C’est une LED qui clignote au kWh!
Bonjour,
Après des problèmes familiaux je reprends mes développement domotique.
J’ai utilisé le Lixee jusqu’à une nouvelle version zigbee qui ne marchait plus (installation des dépendances impossible) j’avais laissé tombé.
Avec le nouveau plugin Jeezigbee les dépendances refonctionnent, par contre l’inclusion du module Lixee ne se fait pas.
Y a t-il un conseil à me donner?
Bonjour, et merci de cet article très complet.
J’ai lu sur le site de Lixee que ce module n’était pas compatible avec certains modèles de Linky, notamment les Itron. Mais je semble voir que vous avez fait l’installation sur un ITRON, alors ça me pose la question.
Pour reprendre ce qui est inscrit chez Lixee : » Attention, le module n’est pas compatible avec les linky ISKRA ITRON et LANDYS GYR ayant un port USB car il n’y a que 2 broches pour la téléinformation.
En savez vous plus a ce sujet ?
Merci
