Installation de caméras de surveillance low cost

Je vous ai parlé il y a quelques temps du projet de Philippe concernant la restauration d'un bateau, mis en financement participatif. Afin de suivre ces travaux en direct sur internet, Philippe a mis en place un système de caméras. Comme ce type d'installation est semblable à un système de vidéo surveillance classique, il nous en propose  un petit compte rendu.





On parle très souvent de système de vidéo surveillance: l’offre est pléthorique sur le net mais que valent réellement ces systèmes ?

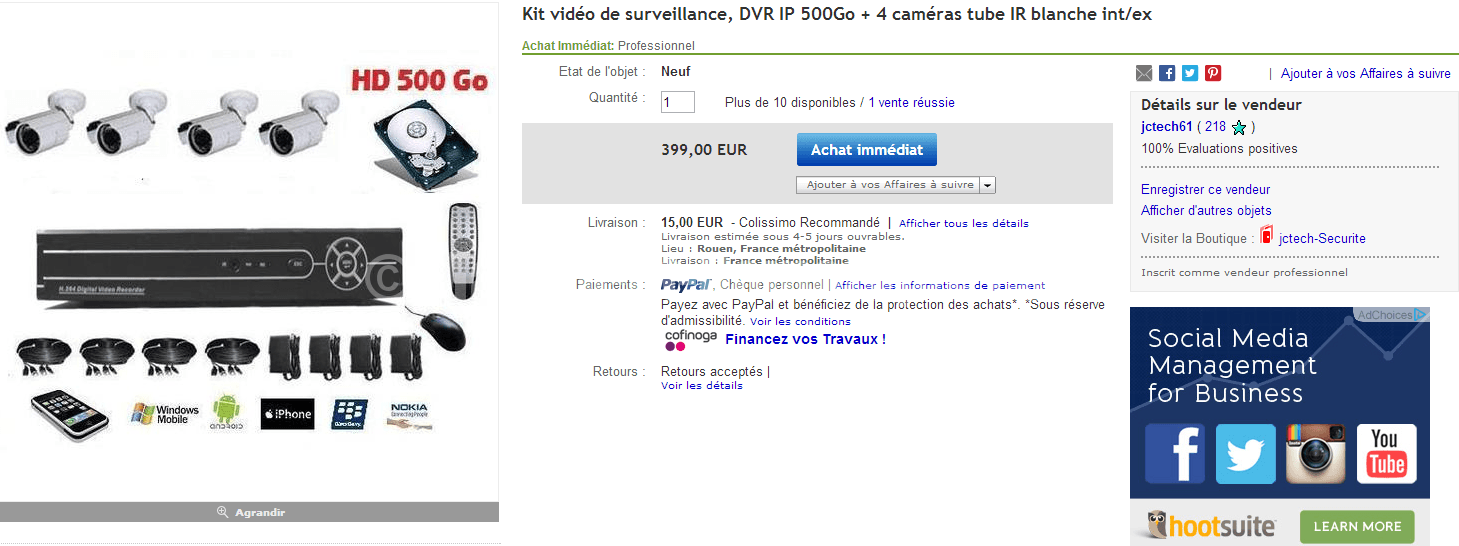

Je vais vous proposer de vous faire une idée sur un système de vidéo surveillance « lowcost » Moins de 500 € pour un serveur vidéo avec disque dur et 4 caméras filaires, acheté sur Ebay ici.



annonce



Vous verrez les caractéristiques matérielles mais aussi des vidéos des prises de vue afin de vous faire une idée de la qualité. D’ailleurs c’est le comble mais il est très difficile de trouver des tests vidéos des systèmes de vidéo surveillance …



I. Matériel



20130310 185739

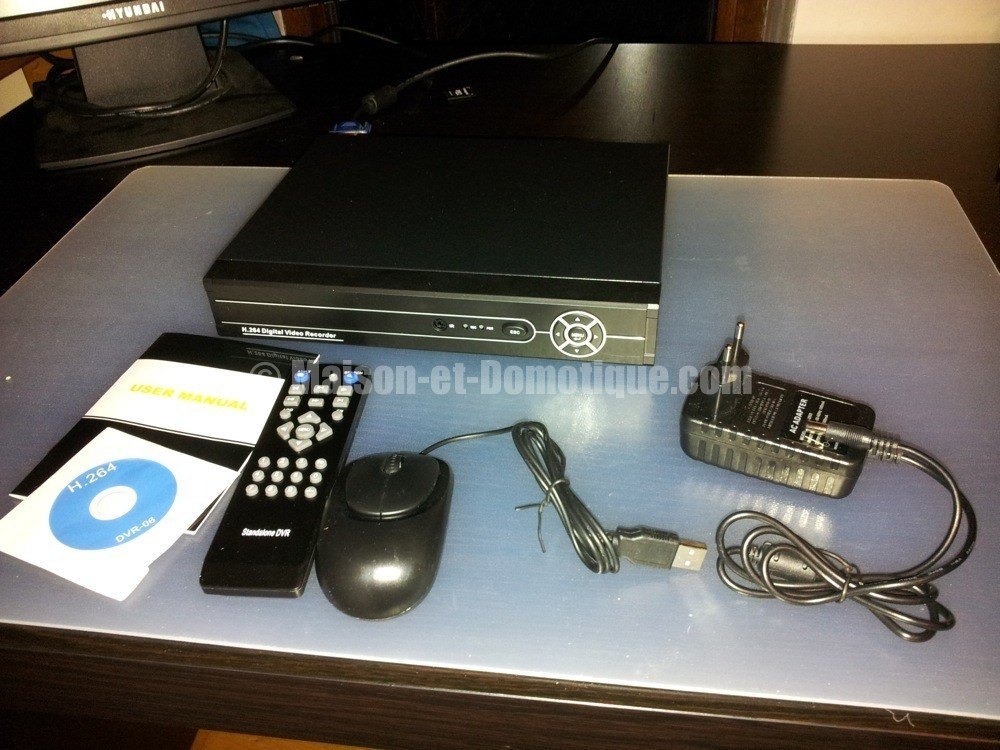

Le système se compose:

  • d’un boitier serveur enregistreur numérique 4 canaux avec disque dur 500Go
    • 4 entrées vidéos BNC, 1 sortie vidéo BNC, 1 Sortie VGA, 1 entrée audio RCA, 1 sortie audio RCA, 2 ports USB (1 pour la souris et l’autre pour brancher un disque externe ou une clé usb), 1 connecteur réseau RJ45(10/100Mbps)
    • 1 souris USB de commande
    • 1 télécommande IR (sans les piles)
    • 1 Cd avec les logiciels pour exploiter à distance l’enregistreur
    • 1 livret avec les notions de base



20130310 192433



20130310 192139



  • 4x Caméras type tube aluminium, intérieur / extérieur IP66, jour / nuit infra-rouge 20m, capteur SONY CCD 420TVL
A lire également:
Louez un box pour un rangement efficace !

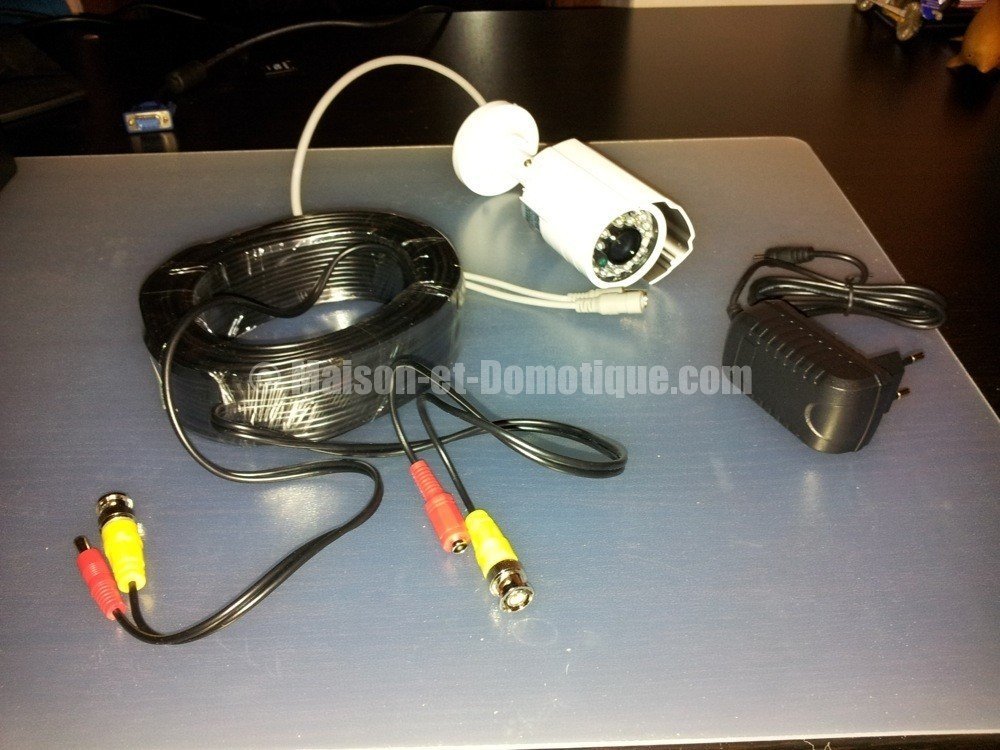

Les caméras sont livrées avec 3 vis et chevilles pour être fixées au mur, et 2 rotules à serrer avec des clés alènes permettant une orientation dans tous les sens possibles et imaginables



20130310 192259



  • 4x Câbles de 20 m (Alimentation Câbles rouge + vidéo Câble jaune) avec BNC
L'installation est vraiment très très simple: cable jaune (vidéo) entre le serveur et les caméras, et cable rouge entre l'alimentation et la caméra. Pas vraiment besoin de plus d'explications à ce niveau. Passons donc à son utilisation.

II. Fonctions



Je vais donc décrire quelques fonctionnalités de base de cet enregistreur qui est vraiment très très complet !

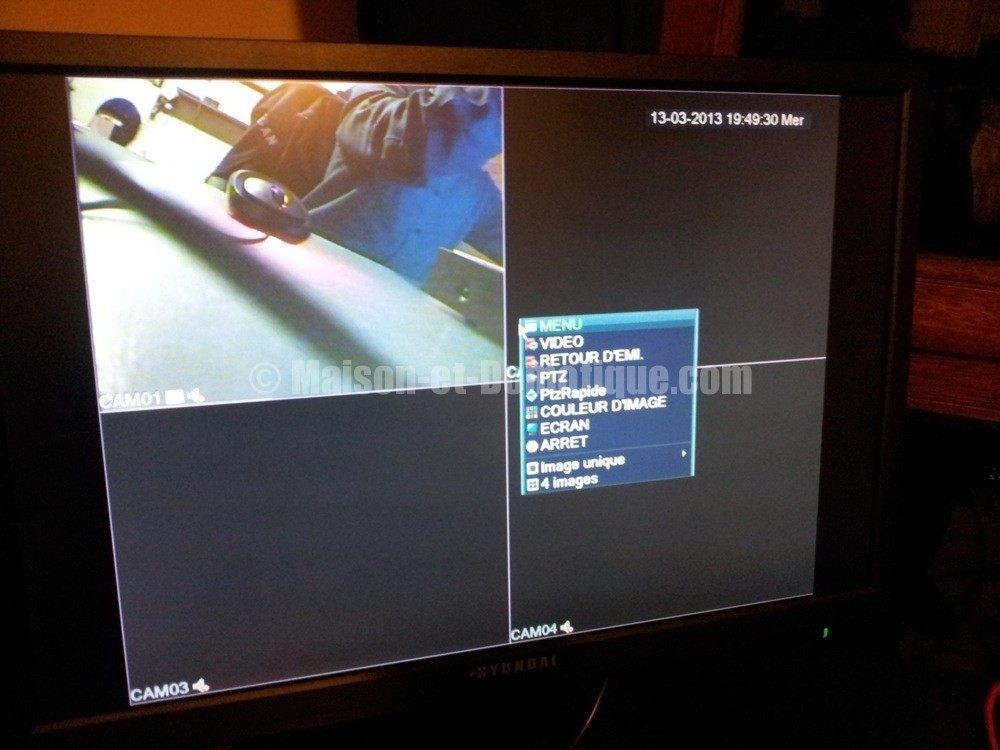

En premier lieu le système est pilotable via la télécommande en direct et les menus s’affichent via un OSD directement sur un écran raccordé à l’enregistreur.



20130313 204916



Il peut aussi être piloté à distance via le logiciel CMS livré sur le CD.

Les fonctionnalités les plus importantes (en vrac car il y en a beaucoup):

  • Enregistrement sur détection de mouvement (on peut définir des zones de l’image pour affiner la détection) , en continu ou sur plage horaire, envoi de mail automatique
  • Préenregistrement, ce qui signifie que le système ajoute quelques secondes de vidéo (c’est paramétrable) avant la détection du mouvement afin de ne rien perdre de ce qui s’est passé
  • La vidéo peut être compressée en H264 et enregistrée en temps réel (25fps) en D1 (704×576) sur les 4 voies simultanées. L’export peut se faire en AVI
  • Effacement automatique des enregistrements les plus anciens lorsque le disque dur est plein.
  • Effacement automatique des enregistrements plus anciens qu'un certain délai (par exemple >30 jours)

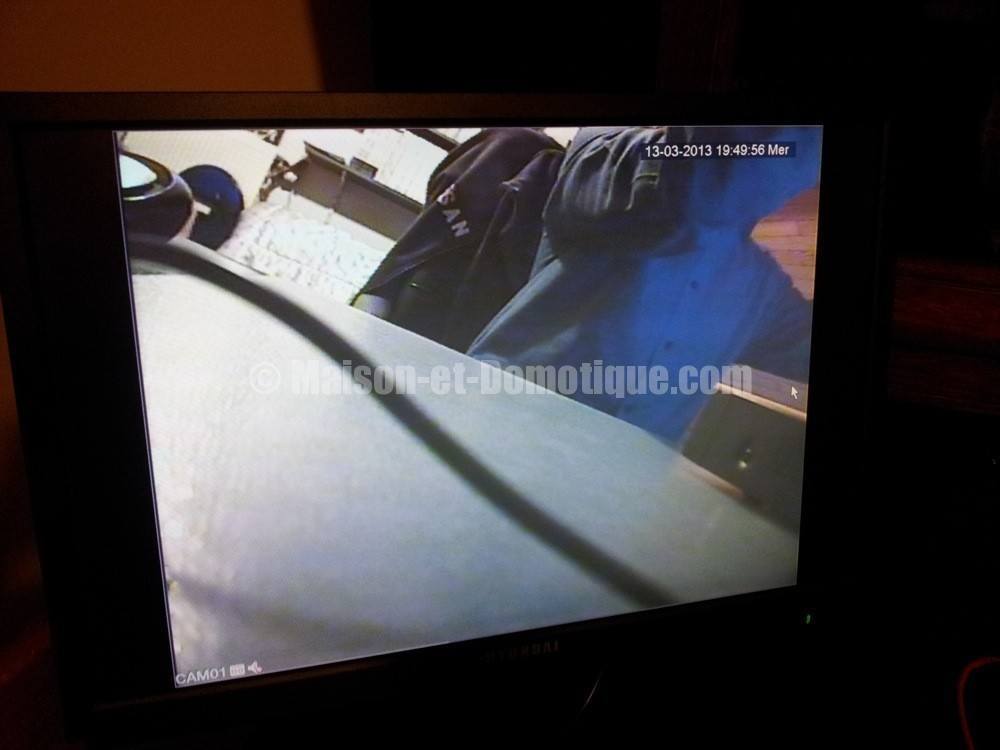

  • Zoom sur la caméra désirée (plein écran)
A lire également:
Puis-je assurer ma cave à vin connectée contre les dommages électriques ?



20130313 204942



  • Différentes indications sur la caméra sont affichées (Date, heure, nom de la caméra, enregistrement en cours, détection de mouvement en cours)
  • Pilotage de caméras robotisées (je n’ai pas testé cette fonction car je n’ai pas ce type de caméras)
  • Recherche des vidéos enregistrées par date, heure, caméra

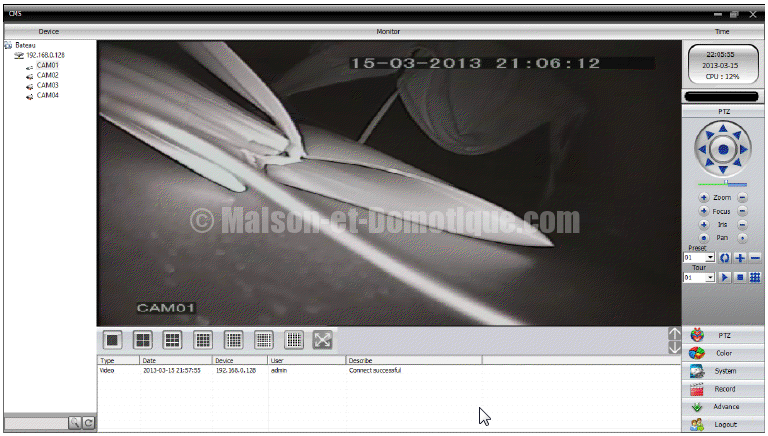

  • Export de la vidéo sur clé usb raccordée directement sur l’enregistreur ou export à distance via le logiciel CMS



012



  • Il est possible de raccorder le système sur internet et donc de visualiser via des comptes et mots de passe la vidéo depuis l’extérieur. La gestion dyndns est supportée.
  • Gestion et contrôle à distance via Internet ou votre Smartphone (Win Ce, Symbian,IPhone, BlackBerry, Android) je n’ai testé que la version Android sur mon Galaxy Note et l’image est fluide

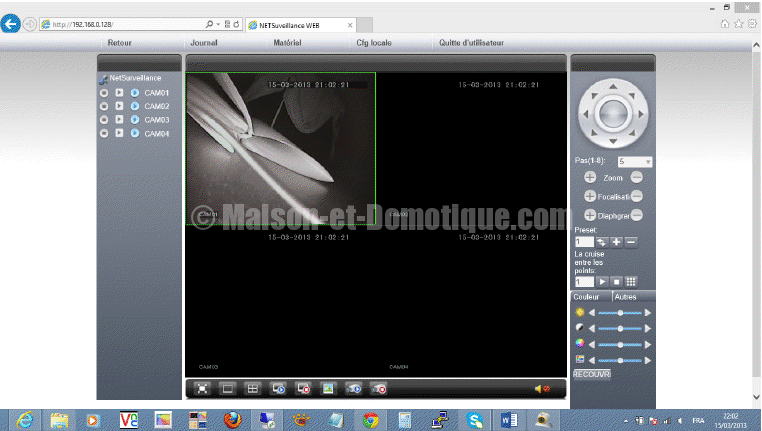

Pour pouvoir visualiser ou piloter les caméras on peut aussi utiliser son navigateur Web mais uniquement IE via l’installation d’un plugin activx:



022

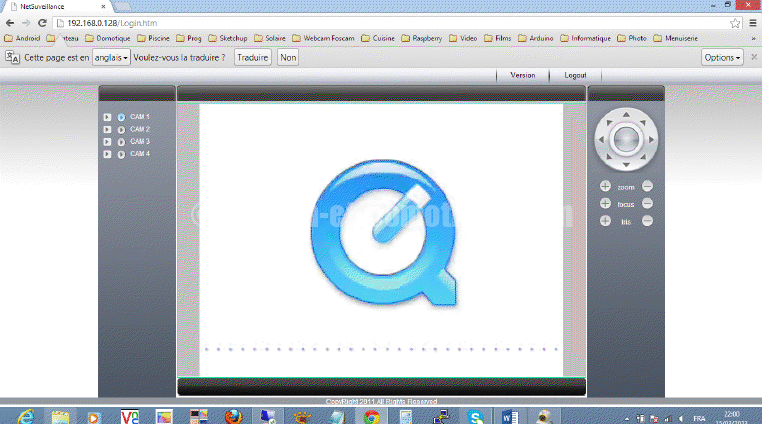

Je n’ai pas pu l’utiliser avec Chrome, l’image n’apparait jamais, on a uniquement le logo Quicktime…



031



Tout ceci est bien beau mais ce qui est le plus intéressant sur un système de vidéo surveillance c’est de voir ce que cela donne en vidéo. En voici donc un petit exemple:



On voit ici que la qualité est très correcte, pas de saccade et ceci avec 4 caméras en enregistrement simultané !

Afin de vous en faire une idée vous même, je vous laisse, tout au moins pendant un certain temps, l'accès à mon système de caméras. Il suffit de vous connecter à l'adresse http://meteque.dyndns.org:10000 et d'utiliser en login et mot de passe ulule.

A lire également:
Les innovations récentes dans la technologie des matelas [Sponsorisé]



III. Conclusion



Ce tour d’horizon est rapide mais il y a tellement de fonctionnalités différentes qu'il est difficile d'être exhaustif :p



Les Plus:

  • Le rapport Qualité / Prix est je trouve excellent
  • Beaucoup de fonctionnalités de recherche, de détection de mouvement, de configuration réseau
  • Export sur clé USB mais aussi à distance via le logiciel CMS
  • Image de qualité très correcte



Quelques points négatifs

  • Traduction française très imparfaite …
  • Impossible de visualiser les caméras via Chrome



Je complèterai l’article en fonction des questions que vous vous poserez.

Ce système sera utilisé pour enregistrer l’ensemble des travaux du bateau que j’effectue en ce moment avec une retransmission via internet en live lorsque je travaillerai.

Si vous voulez en voir plus sur le projet, je vous rappelle l'adresse: http://fr.ulule.com/le-meteque/
