Utiliser EnOcean sur sa box eedomus

Après la Zibase vue hier, je vous propose aujourd’hui de voir comment utiliser des périphériques EnOcean sur la box eedomus, qui a été la seconde à supporter cette technologie.

EnOcean, c’est un protocole ne nécessitant ni fil ni piles, que je vous ai présenté ici. Je ne vais donc pas vous représenter cette technologie ici, je vous invite à lire mon test précédent qui explique tout le fonctionnement et qui présente quelques périphériques. Sachez simplement que c’est une technologie d’avenir qui ne cesse de grimper ces derniers mois.

Ce support de l’EnOcean se fera sur l’eedomus en ajoutant un contrôleur Usb300, pas très onéreux, puisqu’on le trouve pour 36€.



enocean_eedomus_usb300

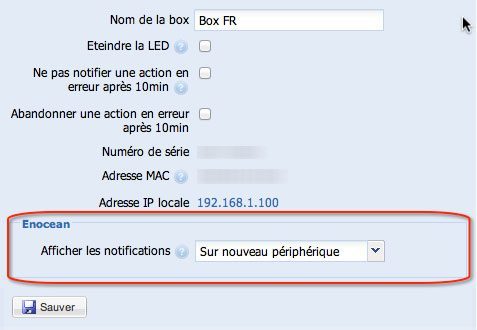

Il vous faudra donc ce dongle, et bien sûr au moins un périphérique EnOcean pour pouvoir jouer avec (je rappelle que vous pouvez gagner le dongle Usb EnOcean pour eedomus ainsi qu’une sonde de température EnOcean ici). Avant de commencer, il faudra également configurer la box pour afficher les notifications quand elle détecte un nouveau périphérique (menu configuration, puis cliquer sur la box dans la liste, et enfin “configurer”):



enocean_eedomus_configuration003



De la même facon qu’avec le RfxCom, l’eedomus affichera une notification en haut de l’interface quand elle détectera un nouveau périphérique qu’elle ne connait pas.



I. Ajout d’une sonde de température

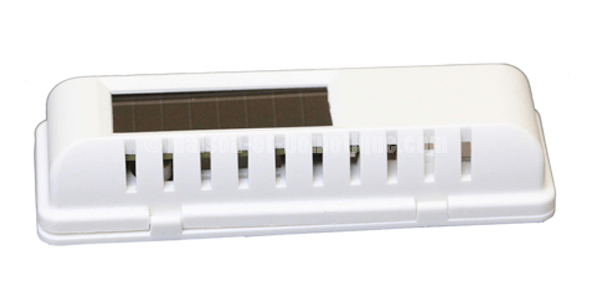

Nous allons commencer par ajouter un capteur de température. Ce capteur est capable de remonter la température ambiante de facon très précise, en tirant sa source d’énergie d’un petit capteur solaire:





Après quelques heures passées exposé à la lumière, celui ci devient autonome, même pendant plusieurs jours dans le noir.

Pour l’ajouter, il suffit d’appuyer sur son bouton “learn” à l’arrière du capteur. On voit alors une notification apparaitre sur la box:



Eedomus_add_enocean



Il suffit alors de cliquer sur l’adresse du périphérique pour amorcer sa création.  Il faudra ici choisir le “Shortcut” associé au capteur. Ce dernier représente le type d’information que vous voulez voir apparaître dans le portail eedomus, et un seul capteur ne peut être associé à plusieurs Shortcut. Ainsi, pour un capteur de température et d’hygrométrie par exemple, vous devrez ajouter une première fois le capteur avec le Shortcut TMP (pour température), et une seconde fois avec le Shortcut HUM (humidité). Ici, on sélectionne donc TMP.

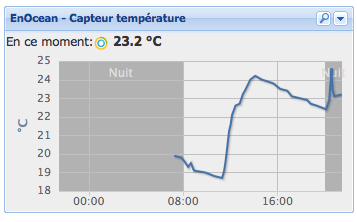

A partir de là, la température remonte régulièrement sur l’eedomus, comme n’importe quelle autre sonde de température:



eedomus_enocean_temp



On peut alors bien sûr l’utiliser dans les scénarios, etc…



II. Ajout d’un contacteur de porte

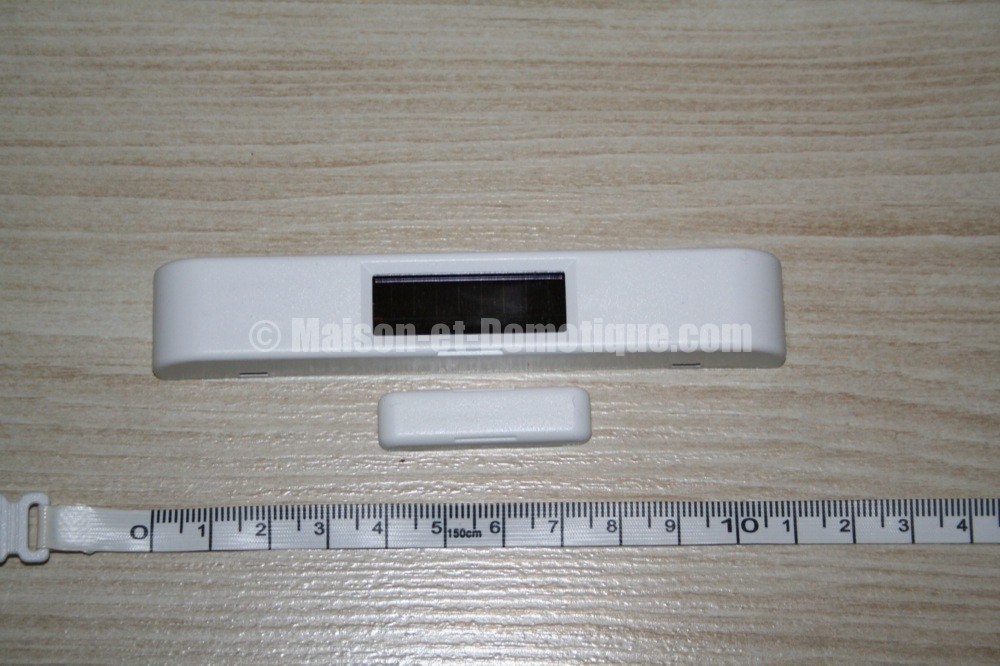

Le principe est très semblable avec un contacteur de porte, qui fonctionne lui aussi à l’aide d’un capteur solaire:





Après avoir appuyé sur son bouton “Learn” au dos du capteur, on voit son code apparaitre en haut de l’écran. On clique dessus pour créer automatiquement le périphérique:



eedomus_enocean_contact

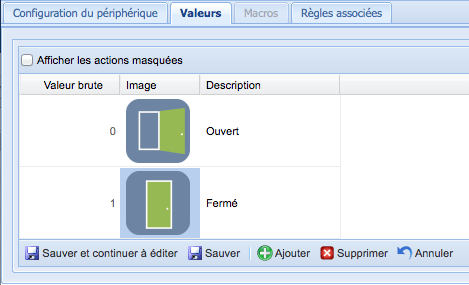

Comme type de données, on sélectionne “Liste de Valeurs”. On peut alors aller sur l’onglet valeurs pour personnaliser l’affichage, 0 étant ouvert et 1 fermé:



eedomus_valeurs_contact

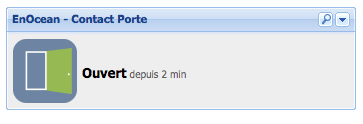

Nous voilà avec un capteur d’ouverture de porte parfaitement fonctionnel:



eedomus_ouvert



III. Ajout d’un interrupteur

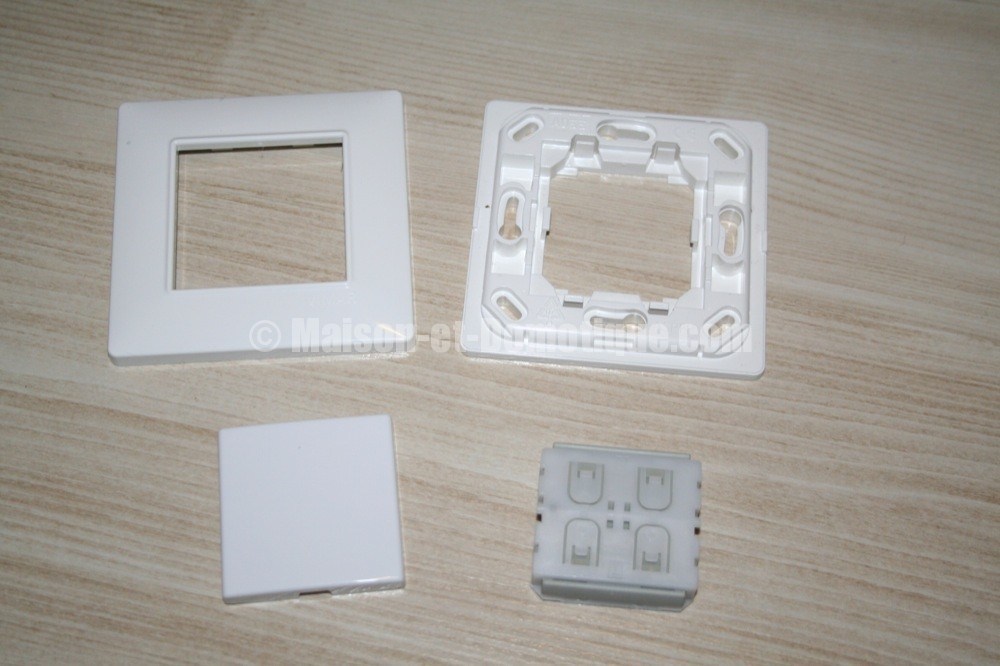

Cet interrupteur est un interrupteur sans fil qui envoie son état lorsqu’on l’actionne. Le simple fait de l’actionner lui fournit l’énergie dont il a besoin pour communiquer.





Ce qui est très intéressant sur cet interrupteur est qu’il peut être utilisé comme interrupteur simple ou double. Du coup, dans les faits, on s’aperçoit qu’il est reconnu comme une télécommande 4 boutons, chaque état ayant son propre code (gauche on/off, droite on/off).

Pour l’ajouter, c’est toujours le même principe: on appuie sur l’interrupteur, le code apparait en haut de l’interface eedomus. On clique ensuite dessus pour créer le périphérique. Par contre, ici, les listes déroulantes configurant le module ne seront pas remplies automatiquement. Heureusement on trouve le paramétrage dans l’aide eedomus. Il faudra donc le configurer de cette façon:



config_bouton



On va ensuite dans l’onglet “Valeurs”, et on crée ces différentes valeurs, correspondantes à chaque bouton:



valeurs_bouton



Avec un seul interrupteur de ce type, il sera donc possible d’effectuer diverses actions, comme allumer une lampe ou lancer un scénario complet :D Nous avons non seulement un interrupteur, mais également un contrôleur de scènes ! Il suffira de personnaliser les libellés de chaque bouton comme on le souhaite.

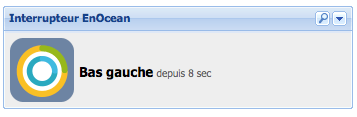

bouton



IV. Ajout d’une prise gigogne



Comme la plupart des technologies domotiques, EnOcean possède sa prise gigogne, qui vient s’intercaler entre la prise murale et l’appareil à contrôler:

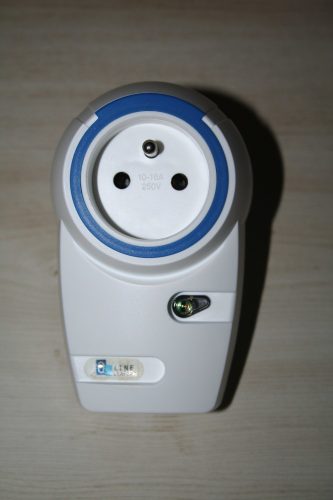

myfox_enocean_5

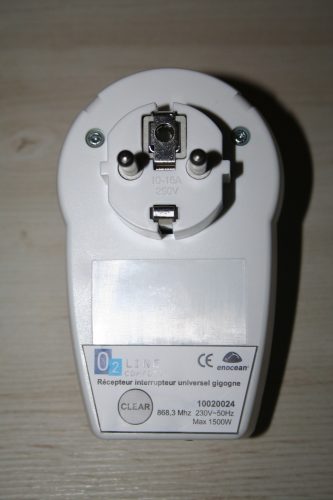

myfox_enocean_9

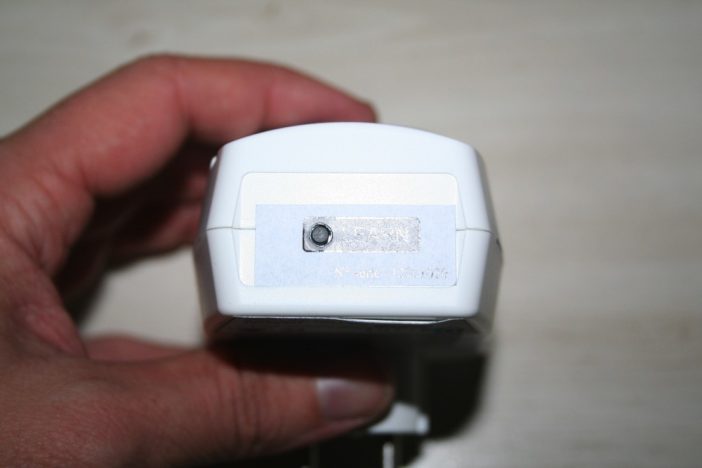

Sur l’extrémité on aperçoit le bouton d’inclusion de la prise:



myfox_enocean_8

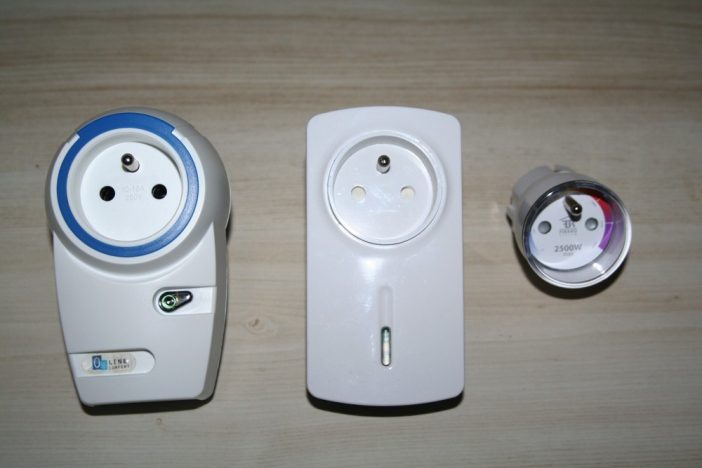

Le côté esthétique est discutable, les fabricants ont fait de gros progrès en Z-Wave, notamment Fibaro avec sa prise minuscule, à droite:



myfox_enocean_4



L’esthétique des modules EnOcean demande en effet à évoluer un peu… Rassurez vous, j’ai pu voir hier au salon Interclima Elec des modèles beaucoup plus esthétiques qui vont bientôt arriver ;-)

Pour ajouter cette prise à l’eedomus, il faut aller dans la configuration eedomus, et demander à ajouter un autre type de périphérique. Là, on peut choisir “actionneur EnOcean”:

actionneur_enocean





Ensuite, il suffit de donner un nom au périphérique, lui affecter une pièce, et un type d’utilisation (lampe, appareil).





prise_eedomus

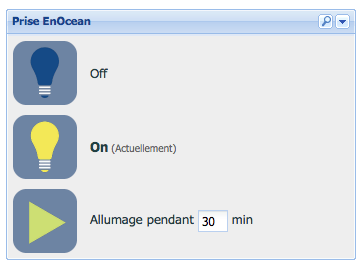

Une fois la configuration sauvée, on se retrouve avec ce type d’interrupteur sur l’interface eedomus:





bouton_enocean



Pour associer la prise, il faut appuyer sur son bouton “Learn”. Quand on entend la prise “claquer” régulièrement, il faut appuyer sur “On” ou “Off” sur l’interface eedomus. La prise va alors s’associer à cet interrupteur. On appuie ensuite une fois sur le bouton “Learn” de la prise pour la sortir du mode association.  Elle est maintenant associée et parfaitement utilisable :D



V. Conclusion



Comme on a pu le voir, le support des périphériques EnOcean sur l’eedomus est également bien avancé, malgré un support tout récent qui date de septembre. Mais la liste des périphériques EnOcean supportés est déjà intéressante. L’ajout des périphériques sur l’eedomus est simple, et les ordres émis depuis les capteurs sont rapides et précis. Quant à la portée, comme avec la Zibase, elle s’avère très bonne (annoncée pour une trentaine de mètres, je n’ai pas détecté de problème particulier au sein de la maison). Ce type de périphérique, sans pile, et donc sans aucune maintenance, s’avère à l’usage extrêmement pratique comparé à certains périphériques Z-Wave dont les piles s’épuisent en quelques semaines. Bien que l’eedomus soit une box principalement axée sur le Z-Wave, il est donc intéressant de pouvoir utiliser dessus conjointement quelques périphériques EnOcean pour certains usages.
