Installation de S.A.R.A.H. sur le NUC Intel DC3217BY

Suite au changement de mon pc de salon assemblé il y a à peu près 6 ans, qui était un peu à l’abandon et prenait une place du diable dans mon meuble de salon, j’ai décidé de sauter le pas en m’achetant un NUC DC3217BY qui change du tout au tout. La série des NUC de Intel est une série de mini PC très complets, tout en étant livrés dans une taille et pour un prix minimes.

Concernant la taille, d’ailleurs, il fait une dimension de 11.7 cm x 11.3 cm. Pour le budget total il faut prévoir à peu près 270.00€ sachant que le NUC est actuellement en promo sur Pixmania à 139.99€ au lieu de 212.00€. Bon c’est sûr ce n’est qu’un processeur i3, mais mes besoins sont limités:

  • regarder mes films en HD 1080 avec XBMC
  • me servir de S.A.R.A.H uniquement avec la partie audio. Pour l’utilisation gestuelle je pense que ce sera surement un peu limite niveau processeur.



Je vous propose aujourd’hui de découvrir cette solution.



I. Présentation et installation des composants



Donc voici pour commencer la présentation des composants achetés sur Pixmania avec un temps record (commandé le mardi matin reçu le mercredi midi ) et tout ça avec frais de port gratuit.

Voici le ptit joujou NUC DC3217BY :



nuc_1



Pour atteindre ce prix plancher, les NUC sont livrés complètement nus, il faut donc prévoir tout le matériel nécessaire pour l’assemblage.

Pour commencer, il nous faut un disque dur: le tout petit Crucial mSATA 120 Go (surtout ne pas prendre un SSD normal en 2.5 pouces car vue les dimensions ca ne passera pas) :



nuc_2



La Carte WIFI ainsi que le Bluetooth (autant prendre le Bluetooth en même temps c’est à peine 4 euros plus cher). Il n’est pas obligatoire de la prendre puisqu’il existe un adaptateur RJ45 en 10/100, mais c’est plus pratique:



nuc_3



Une barrette mémoire de 4Go en 10600 CL9 SODIMM de marque Kingston:



nuc_4



Le câble d’alimentation qu’il faut prévoir car dans les NUC ils ne sont pas compris non plus. Bien prendre celui en forme de trèfle (celui que l’on retrouve généralement sur les PC Portables).



nuc_5



Voici le déballage : Le nuc et son alimentation. La petite partie que l’on voit en bas à droite est un capteur d’ouverture qui joue la musique d’Intel quand on ouvre la boite. Lol !



nuc_7



Une vue de derrière où on peut apercevoir la prise secteur, deux ports en USB 2.0, un port HDMI et un port thunderbolt. On peut aussi apercevoir l’emplacement pour le fixer avec un câble anti-arrachement (ci il ne me servira pas trop).



nuc_10



Le détail vraiment pratique: la platine pour pouvoir le fixer derrière l’écran, comme ca on ne voit rien. Je ne sais pas encore si je pourrai l’utiliser chez moi, mon écran utilisant un bras articulé Vogel’s:



nuc_13



Maintenant on passe au montage de tout l’ensemble. On commence par enlever les 4 vis du dessous:



nuc_12



Une fois enlevé on peut apercevoir les deux emplacements SODIMM (sur la droite) et les deux emplacements pour le disque dur ainsi que de la carte WIFI / Bluetooth (à gauche). Je me suis servi des deux vis installées sur les entretoises pour fixer les cartes.

On commence par installer la barrette mémoire: on la met légèrement en biais puis on l’enfonce tout doucement en respectant bien sûr l’ergot pour détromper. Une fois en place on appuie tout doucement sur la barrette vers la carte mère pour pouvoir enclencher les deux clips dans les deux encoches.



nuc_16



On démonte les deux vis au niveau des entretoises pour pouvoir installer en premier la carte WIFI / Bluetooth. On branche le câble noir à droite puis le câble gris à gauche. Ensuite on glisse la carte dans son emplacement, on maintient la carte appuyée car elle a tendance à se relever un petit peu et en même temps on visse la vis côté droit.



nuc_17



On fait la même opération pour le disque dur:



nuc_18



On remonte l’arrière de l’appareil puis on fixe correctement les 4 vis.

Comme le NUC est dépourvu de sortie audio j’ai acheté une toute petite carte son USB de marque Connectland (moins de 10 euros), ainsi qu’une paire d’enceintes Altec Lansing auto-alimenté par le port USB pour 16.96 € (je ne les ai pour l’instant pas encore testés).

Voici les enceintes que je me suis prises pour ne pas être obligé de passer par la télé pour avoir le son (sinon le son passe par l’HDMI, donc par la télé).



l_11310451

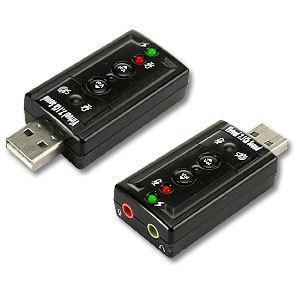

Et voici la carte son de marque Connectland:



638



 II. Installation de Windows 8 et des drivers



On passe à l’installation du système d’exploitation. Je passerai rapidement sur cette partie, il s’agit d’une installation de Windows tout ce qu’il y a de plus classique.

J’ai vu plusieurs personnes ayant installé Ubuntu ou un autre linux mais on peut aussi en faire un hackintosh pour avoir l’environnement de la pomme. Personnellement j’ai hésité entre Windows 7 et 8 mais j’ai jeté mon dévolu pour Windows 8. Le système de Microsoft est en effet obligatoire pour l’installation de S.A.R.A.H.

Si vous installez à partir d’un lecteur externe ou d’une clé USB, il faudra aller dans le bios (F2ou DEL) puis vérifier que ça soit bien l’USB qui boote en premier car je me suis fait avoir (ça me mettait un message d’erreur au démarrage).

Une fois l’installation effectuée, la première chose que j’ai installé est le logiciel Ma-Config.com pour pouvoir aller faire une check list de tous les drivers à mettre à jour.

Une fois le plugin installé faites un rafraîchissement de la page: cela va lancer la détection du système et de là vous aurez accès à tous les drivers qu’il y a à mettre à jour (pensez à prendre la version la plus récente ).

Une fois le système installé, nous pouvons maintenant passer à la partie qui nous intéresse le plus…



III. Installation de S.A.R.A.H



Voici donc l’étape que tout le monde attend: l’installation de la fabuleuse S.A.R.A.H crée par Jean Philippe Encausse, que je remercie au passage pour cette superbe invention ;-)

Pour ceux qui ne connaitraient pas, l’objectif du Projet S.A.R.A.H est d’avoir une maison intelligente connectée à l’internet des objets, un peu dans l’esprit de la série TV Eureka. Le principe est de déclencher des requêtes HTTP via:

  • la reconnaissance vocale de phrases exprimées en XML
  • la reconnaissance de gestes exprimés en XML
  • la reconnaissance faciale (machine puissante !)
  • une planification Google Calendar
  • la reconnaissance de QRCodes
  • des scripts joués périodiquements
  • La possibilité de gérer entièrement XBMC
  • Pour mon cas la possibilté d’interagir avec l’Eedomus ainsi que d’autres box grace aux développements des plugins.
  • Gérer la Freebox Révolution par la voix.

Ces requêtes HTTP déclenchent des scripts NodeJS pour interagir avec les boîtiers domotiques, le karotz ou simplement aller chercher de l’information sur internet (scrapping): horaires de cinéma, météo, horaires de bus, …

Pour vous donner un aperçu de tout ce qu’il est possible de faire, je vous invite à visiter le site de Jean Philippe.

Voici également deux exemples de vidéos montrant le pilotage de la musique et des lumières et la gestion de XBMC:

Ca donne envie ! Passons donc à l’installatio !

En premier lieu il faut télécharger le framework 3.1.4 qui est à ce jour le dernier.

Ensuite si vous utilisez le Kinect de la xbox 360 (que j’ai trouvé personnellement chez Micromania à 29 € sans l’adaptateur), il ne faudra pas oublier certaines choses à savoir comme l’adaptateur secteur: sans ca cela ne fonctionnera pas car déjà la prise USB ne rentre pas dans le port. Ensuite il est préférable de prendre le Kinect de la Xbox 360 plutôt que celui prévu pour les PC car déjà il est beaucoup plus facile à trouver en occasion et ensuite il offre une meilleure reconnaissance vocale, même quand il est assez loin (exemple le kinect sur la télé et nous à trois – quatre mètres réagira mieux avec celui prévu pour la 360). Rien n’empêche d’utiliser un micro de PC pour débuter mais pour moi et pour tous ceux qui utilise S.A.R.A.H rien ne vaut le Kinect.

Voici ce qu’il faut pour pouvoir installer le Kinect :



Avec tout ceci vous êtes prêt à vous lancer dans l’aventure :D

Il suffit dans un premier temps de dezziper le fichier S.A.R.A.H dans un répertoire sans espace. Une fois cela fait vous devrez obtenir ceci :



01



Ensuite installez le SDK v1.8 et le pack de langues.

Il y’a différents type de voix que l’on peut installer comme Virginie, Hortense, …. Mon choix s’est porté sur Virginie qui est la plus naturelle à mon gout. Vous pouvez l’obtenir ici.

  • Télécharger le fichier “Voix française Virginie”
  • Décompresser le fichier (Extraire tout…)
  • Double-cliquer sur le fichier “Virginie” pour lancer l’installation

Pour choisir la voix de Virginie par défaut avec Windows 7 ou 8 ou 8.1 (selon les versions) :

  • Ouvrir le “Panneau de configuration”
  • Ouvrir “Reconnaissance vocale”
  • Cliquer sur “Synthèse vocale (Panneau de gauche)
  • Choisir “Voix de Virginie” (ScanSoft Virginie_Dri40_16kHz)
  • Tester la voix et régler la vitesse
  • Cliquer sur “OK”

Après tout ceci il faudra faire une reconnaissance vocale afin d’améliorer la reconnaissance:



02



Ensuite «démarrer la reconnaissance vocale», puis «configurer le micro» et enfin « suivre les didacticiels de la reconnaissance vocale»



03



Voici les grandes lignes pour pouvoir démarrer avec SARAH.

Il faut commencer par lancer « Server_NodeJS.cmd », puis «  Client_Kinect_Audio.cmd » ou si vous n’utilisez pas le Kinect « Client_Microphone »



04



Le « Server_NodeJS.cmd » fait apparaitre une fenètre du style DOS:



05



Ensuite le « Client_Kinect_Audio.cmd » ou le « Client_Kinect.cmd » (pour la vidéo) fait apparaitre une petite maison dans la barre des taches juste à coté de l’heure, la date, le réseau,…

La Led verte sur le Kinect clignote et la Led rouge est allumée, signe que le système est connecté.

Une fois ceci fait on peut commencer à parler au Kinect. La phrase qu’il ou elle reconnait au démarrage est «  Sarah, il est quelle heure ? ». Elle doit normalement vous répondre via la synthèse vocale. On peut aussi le vérifier dans la fenêtre comme on peut le voir ici:



06



Ou sinon on peut aussi le voir dans les logs, dans le répertoire «bin»



07



Cherchez le document texte qui a été créé à la date du jour actuel. Pour moi c’était le 14/02/2014.



08



Puis on voit bien en bas de page que la requète a bien été prise en compte:



09



Voilà, votre système S.A.R.A.H. est opérationnel !



IV. Conclusion



Voici une petite description de mon nouvel achat qui me satisfait pleinement, tant par sa rapidité d’exécution que par sa taille. Enfin un vrai petit bijou pour un i3. Bien sûr ce n’est pas pas la même puissance que certains NUC ayant un processeur i5 ou i7, mais pour faire ce que j’ai besoin il me convient bien. Pour lire des vidéos en HD 1080P cela passe sans saccade, la lecture est d’une sacré fluidité sous XBMC, qui bien sûr sera piloté par S.A.R.A.H (je vous présenterai cela dans un prochain article). S.A.R.A.H. peut paraitre un peu complexe à mettre en place au démarrage,  mais cela se fait finalement très vite. De plus, la communauté Google+ autour du projet, très active, est là quand on a besoin :D

Maintenant que le système est en place, nous allons pouvoir préparer le pilotage de XBMC ainsi que de la maison via notre box domotique. De nombreux plugins existent déjà pour tout cela. A suivre dans de prochains articles ;-)
