Réalisation de mon multiroom audio à base de Raspberry Pi et Hifiberry

I. Préparation de l'installation matérielle.

1.1 Les Raspberry Pi et HifiBerry

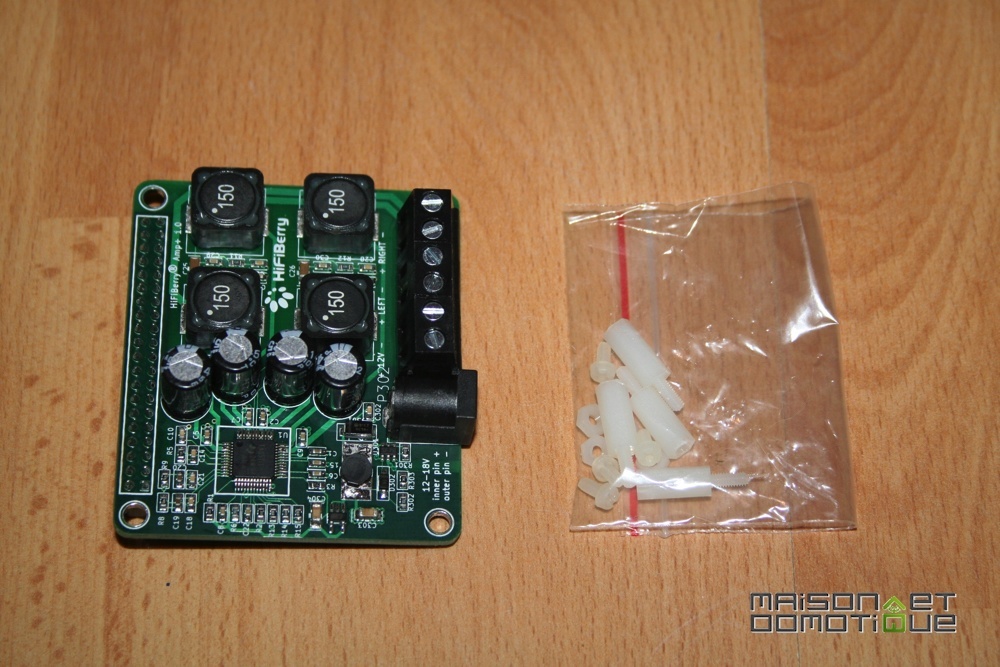

La carte Hifiberry Amp+ est donc une carte fille pour Raspberry Pi B+ et B2 qui vient se monter sur les pins GPIO du Raspberry Pi. Elle est livrée avec de petites entretoises en plastique:

multiroom_hifiberry_29L'originalité de cette carte, c'est qu'en plus de décoder l'audio (avec une bien meilleure qualité que le Raspberry Pi), elle fait également office d'amplificateur, en délivrant une puissance de 25W:

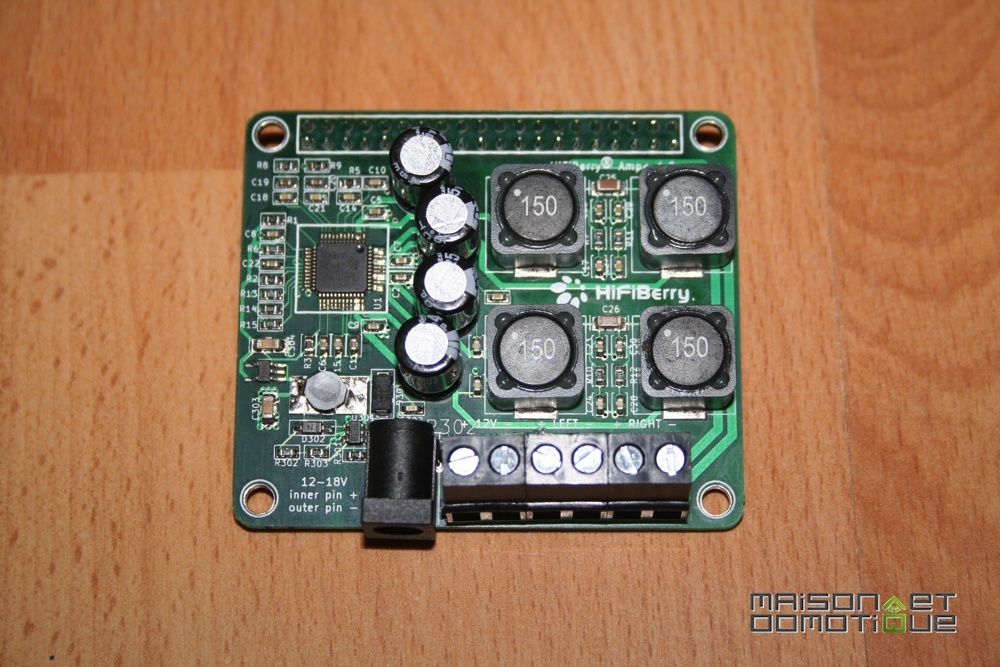

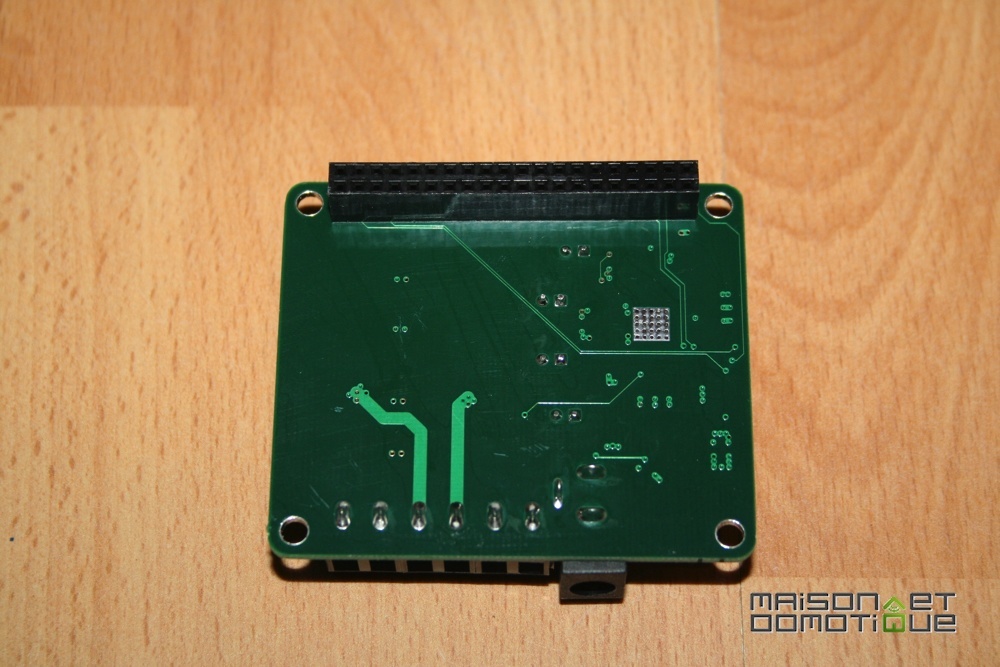

multiroom_hifiberry_30A l'arrière, son connecteur GPIO pour un branchement facile sur le Raspberry Pi.

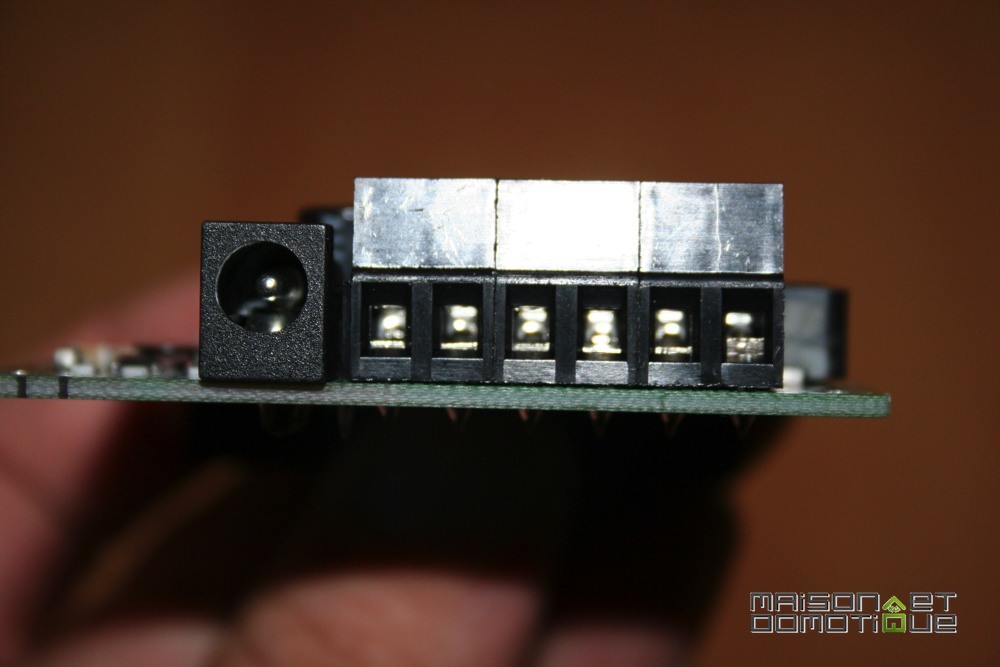

multiroom_hifiberry_31Sur le côté, un connecteur jack pour l'alimentation, et 6 borniers. Les deux premiers peuvent être utilisés pour l'alimentation à la place du connecteur jack, et les quatre suivant sont là pour y brancher directement les câbles audio des haut parleurs (donc deux par haut parleur):

multiroom_hifiberry_32Détail important: la carte doit être alimentée en 12V. Le Raspberry est directement alimenté par cette carte, il ne faut surtout pas y brancher l'alimentation habituelle en 5V. C'est une bonne chose, ça fait un câble en moins !

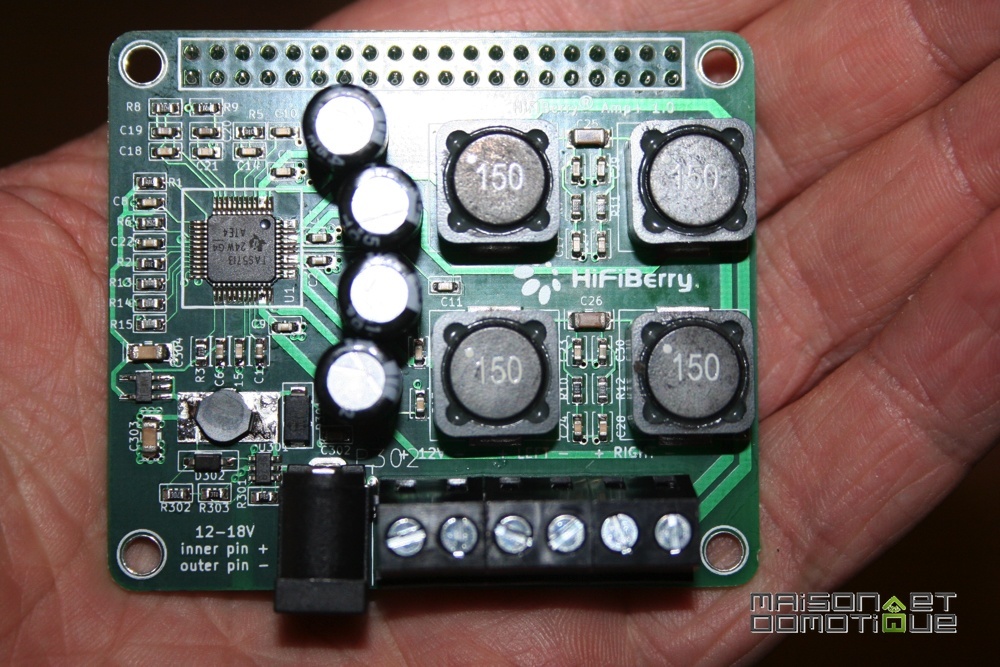

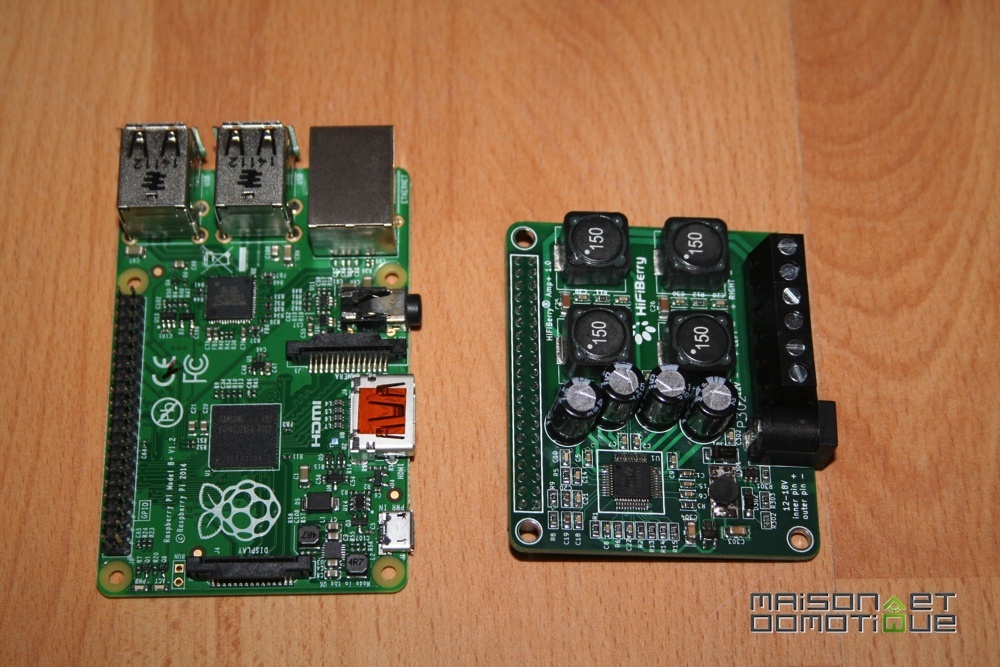

La carte est très réduite, pour s'insérer au mieux sur le RPI sans dépasser:

multiroom_hifiberry_33

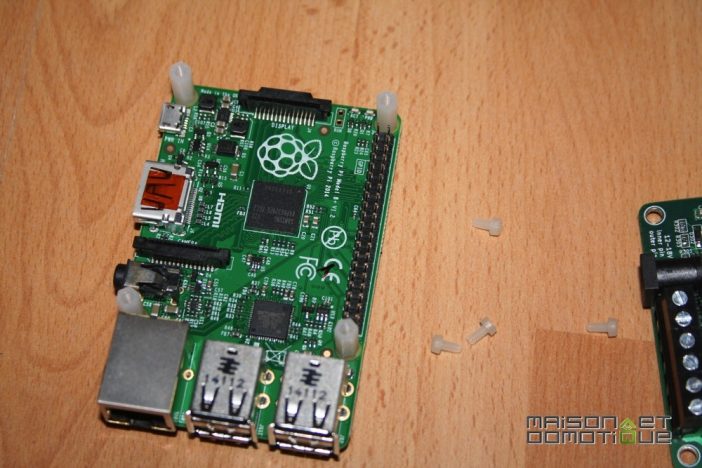

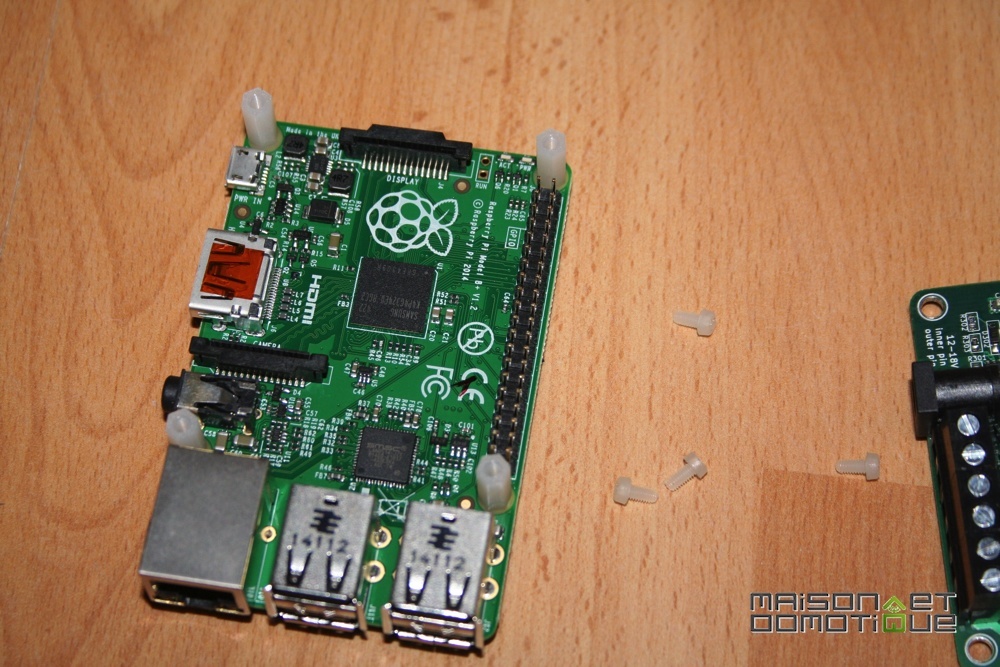

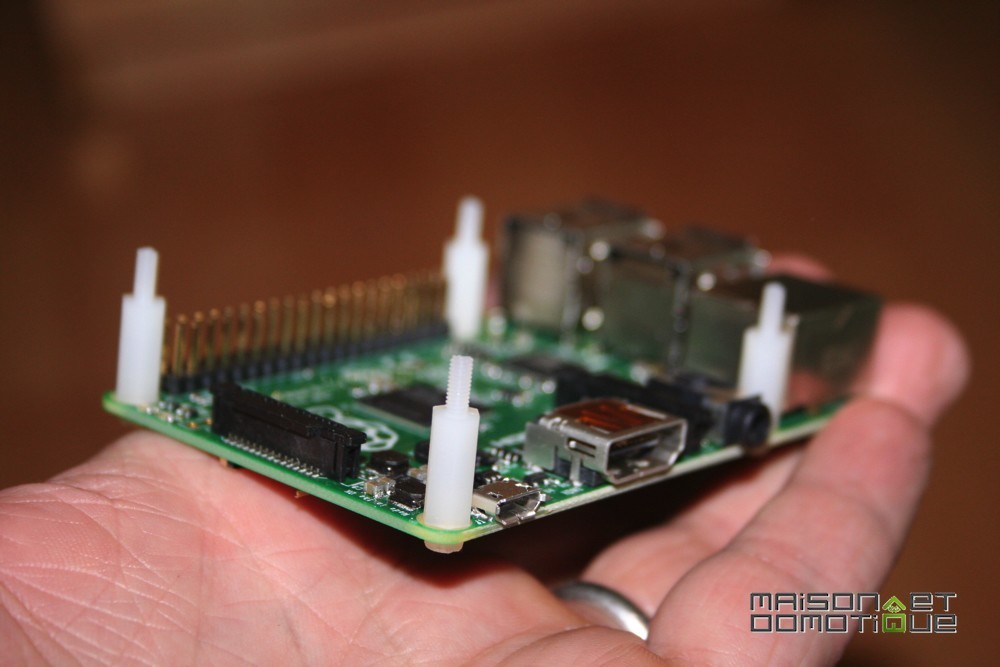

multiroom_hifiberry_34Afin de ne pas casser les connecteurs GPIO, des entretoises en plastique sont fournies pour maintenir la carte Amp+ en position. Il suffit de les fixer sur le Raspberry aux emplacements prévus:

multiroom_hifiberry_35

multiroom_hifiberry_37

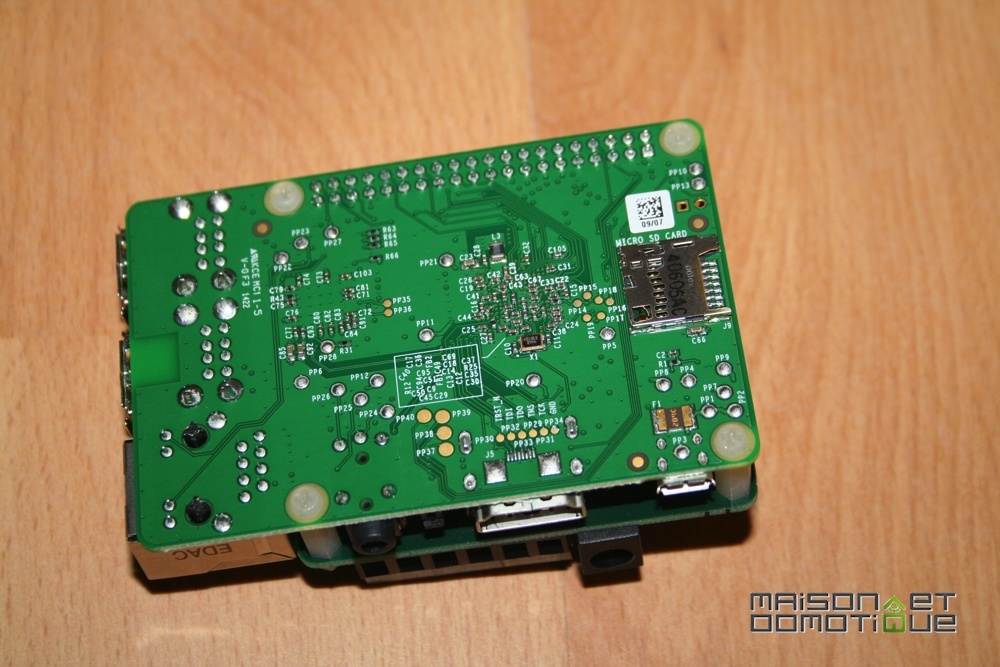

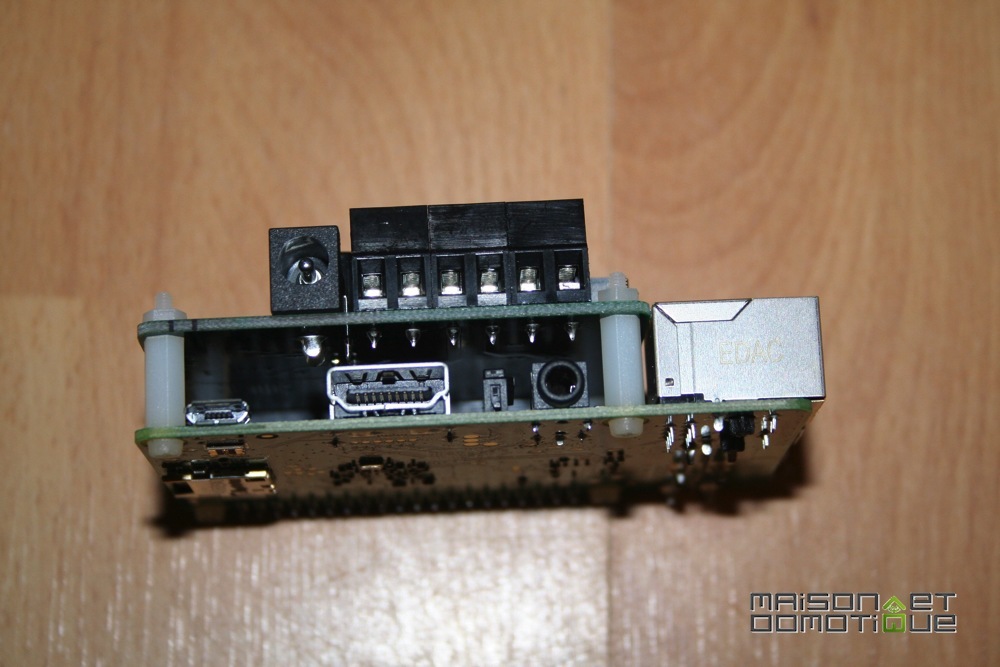

multiroom_hifiberry_38Puis on vient y fixer la carte Hifiberry Amp+:

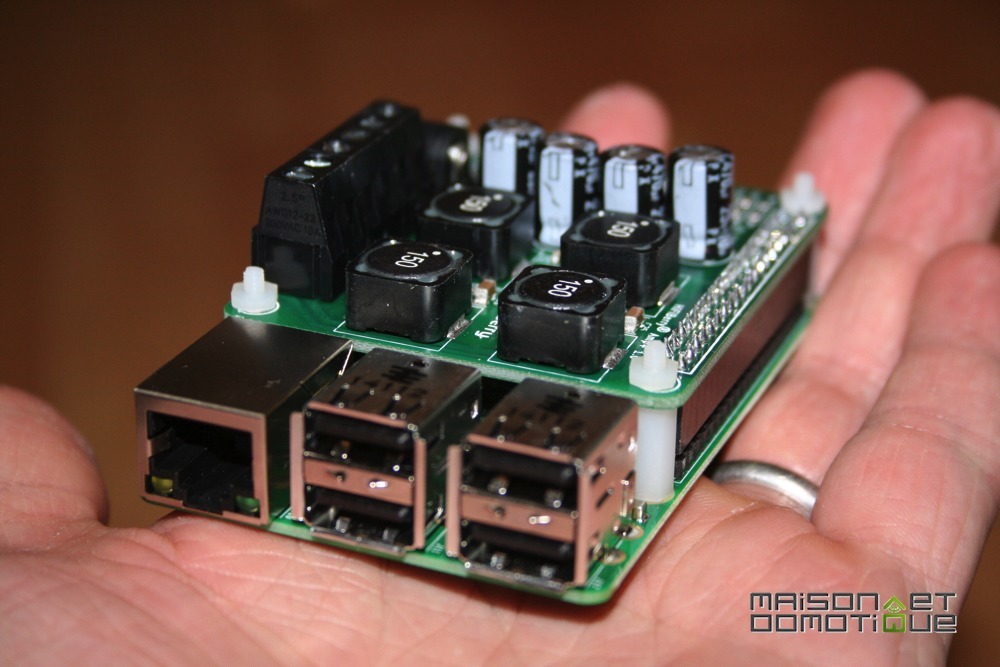

multiroom_hifiberry_39Voilà, nous avons notre boitier audio :D

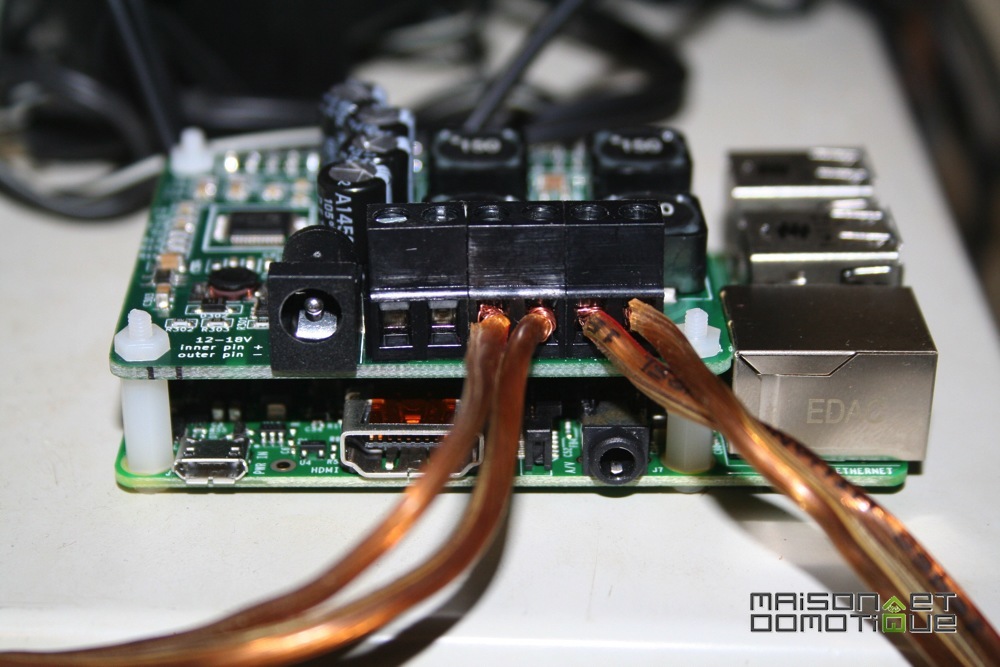

multiroom_hifiberry_40On y insère directement les câbles audio:

multiroom_hifiberry_41Tout de suite, on gagne énormément en terme de câblages et perte de qualité (et problèmes en tout genre). Moins il y a d'intermédiaire, mieux c'est.

J'ai donc fait ce montage pour 7 cartes:

  • 6 raspberry B+, qu'on trouve maintenant à 25,90€, comme chez Kubii par exemple
  • 1 Raspberry B 2, qui fera office de serveur Squeezebox, en plus de diffuser de la musique. Sa puissance permettra de gérer tout cela sans problème, je reviendrai sur ce choix un peu plus loin
  • 7 cartes HifiBerry Amp+, qui sont adaptées aussi bien pour les Raspberry B+ que B 2
  • 7 micro SD

Au sujet de ces dernières, j'avais pris des 16Go, pas que j'ai besoin d'autant (8Go suffisent), mais il y avait une offre spéciale sur des Samsung sur Amazon. Au final, j'ai découvert une incompatibilité connue entre ces cartes Samsung et les Raspberry, faisant qu'elles ne démarrent pas tout le temps. J'ai malheureusement eu le problème, et j'ai fini par opter pour des Transcend, qui fonctionnent parfaitement.

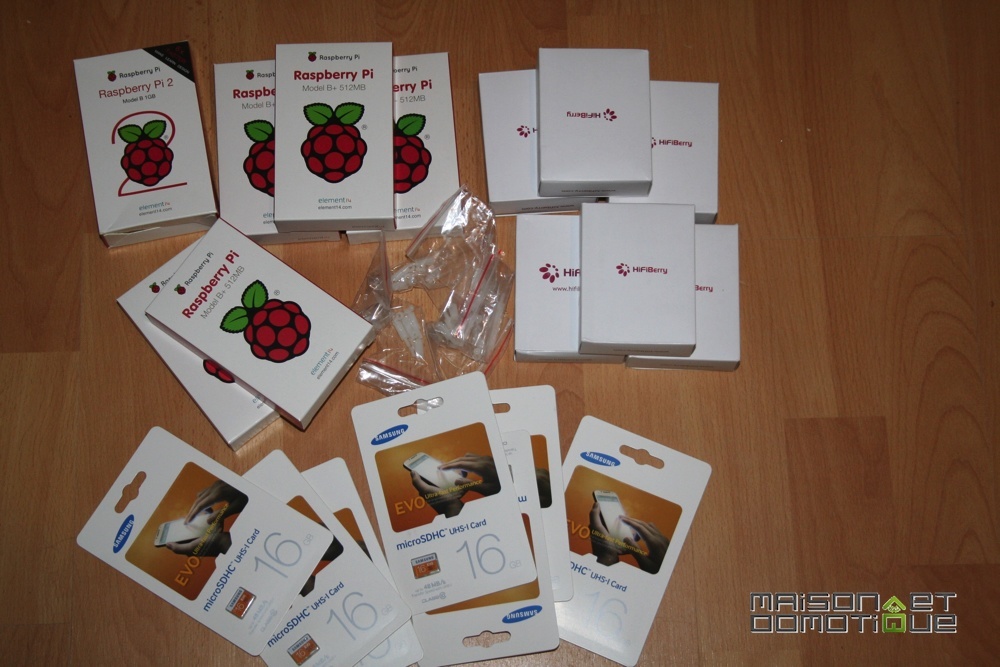

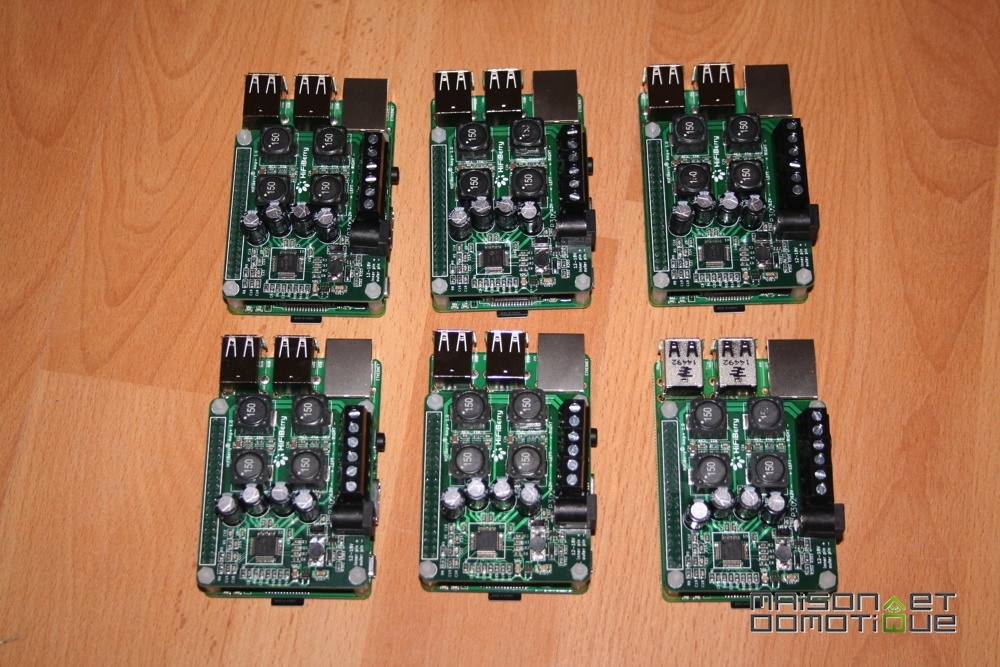

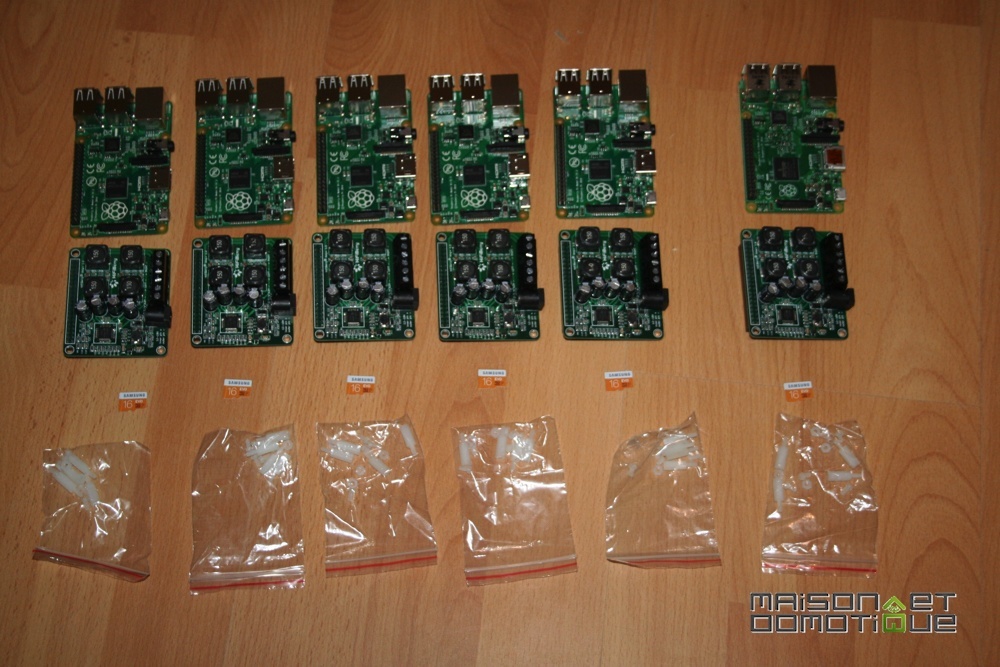

multiroom_hifiberry_45Petit montage en série de tout cela:

multiroom_hifiberry_46Voilà, le matériel est prêt ;-)

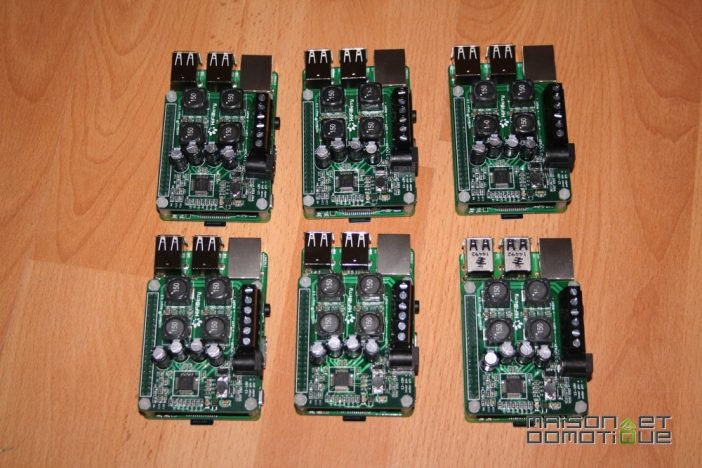

multiroom_hifiberry_47Nous allons maintenant concevoir un boitier rack pour ranger tout cela. Suite page suivante…
