Wenn es etwas gibt, das sich nicht „einfach“ in die Hausautomation integrieren lässt, dann sind es unsere elektrischen Heizkörper mit Pilotdraht, eine sehr französische Besonderheit. Und da die meisten Hersteller von Hausautomationsmodulen aus dem Ausland stammen, wissen Sie sicherlich, wie schwierig es ist, ein ZigBee-Modul zu finden, das diese Aufgabe erfüllen kann. Glücklicherweise haben wir in Frankreich Nodon, das viele Hausautomationsmodule in verschiedenen Protokollen herstellt. Und sein Jüngster, SIN-4-FP-21, ist genau ein Mikro-Pilotdrahtmodul, das in ZigBee arbeitet und uns sogar den Luxus bietet, den Verbrauch zu überwachen! Nachdem Sie es einen Großteil des Winters in der Praxis genutzt haben, empfehle ich Ihnen, es genauer kennenzulernen.
SIN-4-FP-21: Entdeckung des Nodon-Pilotdraht-Mikromoduls
Da Nodon großen Wert auf den ökologischen Aspekt legt, wird das Mikro-Pilotdrahtmodul SIN-4-FP-21 in einer sehr kleinen Schachtel geliefert, die vollständig aus Pappe besteht und den Modultyp und sein ZigBee-Logo verrät:
Im Inneren finden wir das Mikro-Pilotdrahtmodul SIN-4-FP-21 von Nodon, zusammen mit der Installationsanleitung:
Dieses Mikromodul ist sehr kompakt, da es auf jeder Seite etwas mehr als 4 cm misst und eine Dicke von 17 mm hat.
Im oberen Teil befindet sich eine Status-LED und eine Taste zum Zurücksetzen oder Wechseln in den Pairing-Modus. Im unteren Teil befindet sich der Klemmenblock, der die Phasen- und Neutralleitereingänge empfängt, aber auch die Phase und den Neutralleiter des Strahlers versorgt. Der FP-Anschluss nimmt natürlich das Pilotkabel des Kühlers auf, um es zu steuern:
Ein Design, das es viel einfacher macht, alle Kabel anzuschließen, sodass Wago oder Dominosteine völlig überflüssig sind!
Auf der Rückseite ist außer dem Typenschild nichts zu beachten:
Wichtiges Detail: Das Modul verfügt über eine Beschriftung am Rand, die eine Identifizierung in einer Schalttafel ermöglicht:
Tatsächlich können die neuesten Module des Herstellers einem zugeordnet werden kleines Zubehör, das die Möglichkeit bietet, das Mikromodul im DIN-Schienenmodus zu verwenden in einer Schalttafel:
Dieses Zubehör verfügt über die notwendigen Anschlüsse, um alle Mikromodule des Herstellers aufzunehmen:
Setzen Sie einfach das Mikromodul in den Adapter ein und ziehen Sie die Klemmenblockschrauben an der Seite des DIN-Schienenmoduls fest:
Und hier sind wir mit einem ZigBee-Pilotkabelmodul im DIN-Schienenformat! Die Beschriftung gibt somit Aufschluss über die Legende der Klemmenleiste, die für den Anschluss zu berücksichtigen ist, sowie über eine Stelle, an der das Modul mit Anmerkungen versehen werden kann:
Ein wirklich cleveres System! Zumal sich die Modul-LED auf der linken Seite des Adapters befindet, genau wie der Pairing-Button unten links. Perfekte Integration in die Schalttafel, wodurch alle Möglichkeiten des Moduls erhalten bleiben, ohne dass es demontiert werden muss.
Kommen wir also zur Übung mit der Installation
Installation des Nodon-Pilotdraht-Mikromoduls
Dieses SIN-4-FP-21-Modul kann daher auf zwei verschiedene Arten installiert werden: direkt hinter dem zu steuernden Elektroheizkörper oder in der Schalttafel, wenn die Steuerkabel dort ankommen.
Attention : Avant de travailler sur l'alimentation électrique, assurez-vous que le compteur est éteint ! Nous travaillons ici sur du 230V, ce qui peut être fatal en cas de mauvaise manipulation. En cas de doute, faites appel à un professionnel.

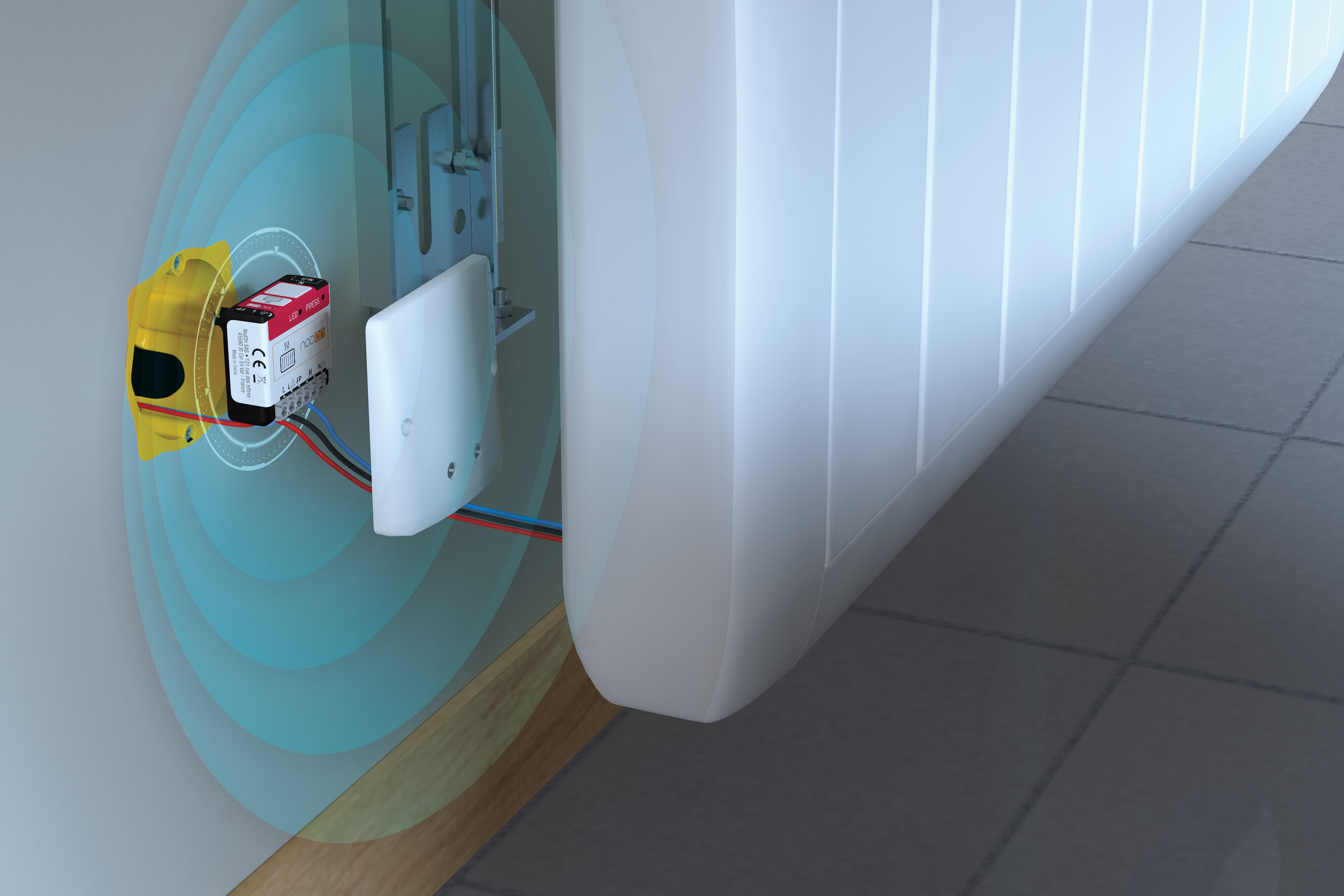

Die meisten meiner Heizkörper sind mit dem Nodon ZigBee Pilotdraht-Mikromodul direkt in ihrem Einbaukasten ausgestattet. Zerlegen Sie einfach den Kühler und trennen Sie die Kabel:
Anschließend verbinden wir die Phasen- und Neutralleitereingänge mit dem Pilotdraht-Mikromodul:
Anschließend verbinden wir die Phase und den Neutralleiter des Strahlers direkt mit dem Mikromodul und dann dessen Pilotkabel (im Allgemeinen schwarz):
Der Klemmenblock verfügt über eine klare Beschriftung, wodurch das Mitführen von Anweisungen entfällt. Sie benötigen lediglich das Mikromodul und einen Schraubendreher und folgen den Anweisungen.
Dann können wir das Ganze abschließen. Wir werden die kompakte Größe des Mikromoduls zu schätzen wissen, die es ermöglicht, problemlos in eine Standard-Einbaudose zu passen. Wenn man eine 50mm tiefe Box verwenden kann, ist das natürlich immer bequemer ;-)
Ich habe die Installation in den verschiedenen Räumen durchgeführt:
Ein elektrischer Heizkörper lässt sich normalerweise leicht demontieren, die Installation des Mikromoduls dauert maximal 5 bis 10 Minuten pro Heizkörper.
Da ich für das Wohnzimmer mehrere Heizkörper für diesen großen Raum habe, habe ich mich für die Installation direkt im Schaltschrank entschieden, wodurch alle Heizkörper so gesteuert werden können, als wären sie einer. Es ist einfacher und auch wirtschaftlicher, da ein einziges Mikromodul ausreicht.
Dazu platzieren wir das Mikromodul in der Schalttafel und schließen dann die Phase, den Neutralleiter und den Pilotdraht an.
Achtung: Abhängig von der Verkabelung der Schalttafel kann es schwierig sein, die Phase und den Neutralleiter zur Versorgung der Heizkörper anzuschließen, da mehrere Geräte an denselben Leistungsschalter angeschlossen werden können. Zu Hause habe ich zum Beispiel die Heizkörper im Wohnzimmer und im Hauptschlafzimmer am selben Schutzschalter, sodass es schwierig ist, sie zu trennen. Das Wichtigste ist, dass Sie den Pilotdraht für den Bereich steuern können, den Sie steuern möchten. Im schlimmsten Fall haben wir keine Überwachung des Stromverbrauchs mehr, aber wir können zumindest die Reihenfolge der Heizkörper kontrollieren.
Anschließend können wir die Schalttafel schließen:
Hier sind unsere Module! Sehen wir uns nun an, wie dies im Hausautomationssystem geschieht.
Integration der Hausautomation
Bitte beachten Sie: Um dies zu vereinfachen, insbesondere bei den hinter den Heizkörpern installierten Modulen, ist es vorzuziehen, diese vor der physischen Installation der Module an ihrem endgültigen Platz in das Hausautomationssystem einzubinden.
Installation in Jeedom
Ich habe die Module auf der Hausautomationsbox getestet Jeedom Luna, das nativ mit ZigBee kompatibel ist. Das Hinzufügen ist ganz einfach: Wir versetzen die Box in den Inklusionsmodus, stecken das Modul ein, es wird automatisch erkannt und erkannt:
Wir geben ihm einen Namen, platzieren ihn in einem Raum und aktivieren ihn. Alle Bestellungen werden automatisch erstellt:
Wir finden sie auch auf einem Widget: Wir haben die 6 Ordnungen des Pilotkabels, den aktuellen Modus, den Heizkörperverbrauch, die aktuelle Leistung und sogar die Qualität des Radioempfangs.
Selbstverständlich ist es dann möglich, die Anzeige nach Wunsch zu personalisieren und in Szenarien oder sogar die zu integrieren Thermostat-Plugin die wir gesehen hatten, um Ihr gesamtes Haus intelligent zu steuern.
Installation im Home Assistant
Ebenso einfach ist die Installation im Home Assistant. Hier verwende ich ZigBee2MQTT integriert mit Home Assistant. Wir starten das Pairing, stecken das Modul ein und nach wenigen Sekunden wird es erkannt und erkannt:
Wie wir sehen, wird das SIN-4-FP-21-Modul perfekt von ZigBee2MQTT unterstützt:
Es ist auch möglich, das Modul direkt über die Schnittstelle zu aktualisieren:
ZigBee2MQTT listet automatisch alle möglichen Updates für ZigBee-Geräte auf:
Nodon bietet auch eine mobile App Wenn Sie möchten, können Sie Ihre Module über Bluetooth aktualisieren (es geht auch schneller als über das ZigBee OTA-Update).
Wichtiges Detail: Da dieses Modul an das Stromnetz angeschlossen ist, dient es auch als Repeater innerhalb des ZigBee-Netzwerks. Und da wir in der Regel mindestens einen Heizkörper pro Raum haben, können wir so das gesamte Haus perfekt mit ZigBee abdecken. Dies können wir auch sehr deutlich an der von ZigBee2MQTT vorgeschlagenen Zuordnung erkennen, bei der jedes Pilotdrahtmodul auch Informationen von mehreren anderen Modulen weiterleitet:
Anschließend können Sie die gewünschte Präsentation im Home Assistant erstellen. Hier habe ich für jeden Raum eine recht einfache Darstellung erstellt und dabei die Temperatur, Luftfeuchtigkeit und Luftqualität angezeigt Netatmo-Module und Aqara. Direkt darunter finden wir die Dropdown-Liste zur Auswahl der Reihenfolge des anzuwendenden Pilotkabels sowie des Momentanverbrauchs des Kühlers:
Wir können diese Befehle natürlich in Szenarien zur Automatisierung des Heizungsmanagements integrieren oder sie sogar in ein Thermostat-Plugin wie das ausgezeichnete integrieren Vielseitiger Thermostat Dabei werden beispielsweise die Trägheit des Hauses, die Anwesenheit von Bewohnern, etwaige offene Fenster usw. berücksichtigt.
Dieses Modul ist natürlich mit vielen anderen Lösungen kompatibel, dies sind nur zwei Beispiele. Nodon bietet eine Kompatibilitätstabelle Überprüfen Sie dies, bevor Sie sich ausrüsten.
Abschluss
Nodon bietet uns ein mit Spannung erwartetes Mikromodul! Meines Wissens gibt es in ZigBee kein Äquivalent. Qubino hatte vor einigen Jahren ein ähnliches Modul erstellt, jedoch auf dem Z-Wave-Protokoll. In ZigBee, einem Protokoll, das sich immer größerer Beliebtheit erfreut, gab es keine Möglichkeit, einen elektrischen Heizkörper einfach zu steuern. Deshalb machte sich Nodon an die Arbeit, und das Ergebnis übertrifft sogar unsere Erwartungen: Wir haben ein Mikromodul, das kompakt genug ist, um es ganz einfach in eine Unterputzdose einzubauen, das dank einer Klemmenleiste, die alle Anschlüsse übernimmt, einfach zu verkabeln ist und außerdem die Überwachung des Stromverbrauchs jedes Heizkörpers ermöglicht, einem wichtigen Faktor für den Verbrauch des Hauses. Kurz gesagt: Wenn Sie elektrische Heizkörper zum Heizen haben, stellen Sie sich nicht einmal die Frage: zumal bei 39,99 €, Dieses Modul wird zu einem sehr günstigen Preis angeboten!
