저는 10년 동안 3D 프린팅을 연습해 왔지만(벌써!) 제가 별로 집중하지 않은 분야가 하나 있는데 바로 3D 스캐닝입니다. 3D 스캐닝은 정확한 디지털 복제본을 생성하여 실제 물체의 모양과 세부 사항을 캡처하는 기술입니다. 첨단 센서를 사용해 다양한 각도에서 물체의 표면을 측정해 3D 프린팅, 가상 현실, 컴퓨터 지원 설계(CAD) 등 다양한 애플리케이션에 사용할 수 있는 3D 모델을 생성한다. 건축, 의학, 엔터테인먼트 등 다양한 분야에서 사용되는 3D 스캐닝은 매우 정밀하게 개체의 생성, 복원 및 개인화를 촉진합니다. 과거에는 웹캠을 사용하여 프로젝트를 수행했지만 결과는 실망스러웠습니다. 그러나 3D 프린팅 전문업체인 Creality는 최근 다양한 3D 스캐너를 출시했습니다. 그래서 이번 여름에 모델을 테스트했습니다. Creality CR-스캔 수달 이 영역을 발견하려면 더 자세히 알아보시기 바랍니다.
Creality CR-Scan Otter 개봉 및 개요
Creality CR-Scan Otter는 문제의 제품을 명확하게 보여주는 포장으로 배송됩니다. 카메라가 가득한 상자!
내부에는 브랜드 로고가 새겨진 직사각형 가방이 있습니다.
모든 장비는 그곳에 조심스럽게 보관되어 있습니다. 첫 번째 수납칸에는 설명서, 스트랩, USB 케이블 등이 보관됩니다. “고급” 제품 냄새가 납니다.
다른 부분에는 테스트용 올빼미 조각상과 함께 스캐너 자체가 포함되어 있습니다.
따라서 우리는 구성에 따라 다양한 USB 어댑터, 교정 플레이트, 넓은 표면을 스캔하기 위한 스티커 등을 갖춘 매우 완벽한 세트를 보유하고 있습니다.

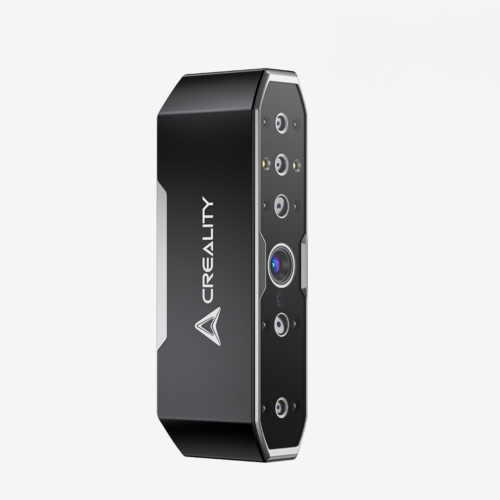

보시다시피 Creality CR-Scan Otter 3D 스캐너는 소형화와 높은 정밀도를 결합합니다. 165mm x 37mm x 59mm의 크기와 390g의 무게로 휴대가 간편하고 휴대가 간편하여 모바일 사용에 이상적입니다.
전면에는 많은 “목표”가 있습니다. 스캐너에는 실제로 두 쌍의 듀얼 렌즈가 포함된 쿼드 렌즈 스테레오 비전 기술이 탑재되어 있습니다. 이 구성을 사용하면 작든 크든 상관없이 탁월한 세부 수준으로 개체를 캡처할 수 있습니다. 망원 렌즈는 가까이서 미세한 디테일을 포착하는 반면, 광각 렌즈는 더 큰 물체에 대한 넓은 시야를 제공합니다. 이는 가장 인상적인 측면 중 하나입니다. 정밀도가 0.02mm에 달해 물체의 가장 작은 세부 사항까지 캡처할 수 있습니다. 스캔 해상도는 0.05mm에서 2mm 사이입니다. 초당 최대 20프레임의 스캔 속도로 매우 빠른 3D 스캐너입니다!
CR-Scan Otter의 또 다른 장점은 열악한 조명 조건에서도 정밀한 스캔이 가능한 적외선 구조광 투사입니다. 이는 검은색 또는 반사 재료와 같은 복잡한 표면에 특히 유용합니다. 또한 스캐너는 2개의 흰색 LED와 8개의 보정된 적외선 LED를 통해 색상 캡처를 지원합니다. 간단히 말해서 온보드 기술 측면에서 보면 상당히 인상적입니다!
인체공학적 측면에서 CR-Scan Otter에는 스캐닝 과정 전반에 걸쳐 사용자를 직관적으로 안내하는 촉각 버튼과 대화형 디스플레이가 장착되어 있습니다. 버튼 주변의 눈에 띄는 색상 코드 LED 표시기는 작동 상태와 최적의 스캔 거리를 보여줍니다.
USB-C 포트가 있어 전원을 공급하고 컴퓨터로 데이터를 보낼 수 있습니다. 이 모델은 자율적이지 않기 때문에 Mac이든 PC이든 컴퓨터에 연결되는 장치입니다.
우선 Android 및 iOS에서 무선으로 사용할 수 있어야 하지만 추가 액세서리가 필요할 것입니다. 현재로서는 더 많은 것을 알 수 없습니다.
그게 다 주인 차례였고, 반대쪽은 완전히 비어 있었습니다.
삼각대나 손잡이에 장착할 수 있는 나사산이 있는 바닥을 제외하고. 사용하기가 훨씬 쉬워지기 때문에 강력히 추천하는 옵션입니다.
공식 기능을 간단히 살펴보세요:
- 정확도: 60mm에서 최대 0.02mm
- 3D 해상도: 0.05-2mm
- 스캔 속도: 초당 최대 20프레임
- 최소 스캔 볼륨: 10mm x 10mm x 10mm
- 작동 거리: 110mm ~ 1000mm
- 색상 캡처: 예
- 색상 보조 조명: 흰색 LED 2개
- 마커 감지 확장: 적외선 LED 8개
- 레이저 안전: Class I(눈에 안전함)
- 시스템 호환성: Windows, macOS
- 데이터 포트: 유형 C, USB 3.0, USB 2.0
- 장치 크기: 165mm x 37mm x 59mm
- 장치 무게: 390g
그럼 더 이상 지체하지 않고 사용을 시작해 볼까요!
Creality CR-Scan Otter 교정
Creality CR-Scan Otter를 사용하려면 정식 이름의 소프트웨어를 설치하여 시작해야 합니다. 크리리얼리티 스캔, Windows와 Mac 모두에서 사용할 수 있습니다. 최소 구성을 찾지 못했지만 3D 모델링이 상당히 까다롭기 때문에 여전히 약간의 성능을 발휘할 수 있는 컴퓨터가 필요합니다. 10년 된 나의 맥북에서는 약간의 고통과 통풍이 꽤 되는 것 같은 느낌이 듭니다. 에 최근에 본 Geekom 같은 미니PC, 하지만 걱정하지 마세요. 테스트 중에 볼 수 있듯이 작은 자전거이지만 잘 견디는군요 ;-)
처음 시작할 때 스캐너가 감지됩니다(물론 USB를 통해 연결되어 있어야 합니다). 일반적으로 스캐너 업데이트가 제공됩니다. 그런 다음 교정 단계입니다. 이는 특정 패턴으로 배열된 수많은 검은색 점이 있는 제공된 흰색 플레이트를 사용하여 수행됩니다.
보정이 완료될 때까지 스캐너를 플레이트 위에서 다양한 각도와 다양한 거리로 유지해야 합니다. 소프트웨어에 표시된 단계를 따르십시오.
또한 이 과정을 통해 스캐너를 조작하고 물체를 향해 조준하는 최적의 방법에 익숙해질 수 있습니다. 전반적으로 교정 과정은 매우 빠르고 쉬웠습니다.
첫 번째 3D 스캔 테스트!
이제 보정이 완료되면 마침내 첫 번째 3D 스캔을 시작할 수 있습니다! 키트에는 첫 번째 시도에 적합한 작은 올빼미 조각상이 포함되어 있습니다.
설정을 구성하는 것은 스캔을 시작하기 전 첫 번째 단계입니다. 물체의 유형, 크기, 특성, 정밀도를 선택할 수 있으며 턴테이블이 있으면 활성화할 수 있습니다(이것은 삶을 더 쉽게 만들어야 하기 때문에 제가 해야 할 투자입니다…).
제공된 검정색 배경에 올빼미를 배치하고 소프트웨어에서 스캔 프로세스를 시작했습니다.
사용자 인터페이스는 오른쪽에 물체의 스캔된 영역을 표시하고 왼쪽에 적외선 이미지를 포함한 두 개의 카메라 보기를 표시합니다. 바로 옆에 있는 표시기를 통해 세부 사항을 최적으로 캡처하기에는 개체에 너무 멀거나 너무 가까이 있는지 알 수 있습니다. 이 표시기는 올바른 거리를 매우 쉽게 유지할 수 있게 해주는 가장 중요한 기능 중 하나입니다. 화면을 항상 주시하면 스캐너 거리를 즉시 조정할 수 있습니다. 왜냐하면 이 부분이 가장 예민한 부분이기 때문입니다.
사용 편의성을 크게 향상시키는 또 다른 기능은 스캐너나 소프트웨어가 개체를 잃어버린 경우 개체를 자동으로 다시 캡처하는 것입니다. 스캔 과정에서 물체를 보지 못하고 소프트웨어가 더 이상 물체를 인식하지 못하는 경우, 스캐너를 마지막으로 알려진 위치(또는 물체의 알려진 각도나 보기)로 되돌리면 됩니다. 몇 초 후에 소프트웨어가 개체를 다시 인식하므로 중단 없이 스캔을 계속할 수 있습니다.
스캔 시작, 일시 중지 및 중지는 소프트웨어 컨트롤에서 수행하거나 3D 스캐너 뒷면의 버튼을 통해 직접 수행할 수 있습니다.
스캐너를 천천히 움직이면서 테스트 대상이 소프트웨어 미리보기 창 중앙에 유지되도록 했습니다. 모델이 완전히 녹색으로 칠해지면 스캔을 일시 중지하고 부엉이 조각상을 회전시킨 다음 프로세스를 다시 시작했습니다.
올빼미의 모든 면을 스캔한 후 스캔 프로세스를 종료했습니다. 그러면 스캔 평가가 자동으로 열립니다.
지금까지는 어떤 지침도 필요하지 않았으며 소프트웨어는 매우 직관적이었습니다. 그러나 수많은 조정을 통해 스캔한 개체를 최적화해야 하는 경우에는 조금 더 복잡해집니다. 꼭 상담 받아보시길 권해드립니다 공식 Creality 위키, 모든 것을 명확하고 빠르게 설명하는 비디오를 제공합니다. 장비 자체는 훌륭하지만 사용법을 익혀야 하고, 스캐너의 방향을 올바르게 잡고, 너무 빨리 진행하지 않아야 하기 때문입니다. 걱정하지 마세요. 몇 번 시도한 후에는 빨리 익숙해질 것입니다 ;-)
후처리에서는 개체와 일치하지 않는 데이터 포인트를 수동으로 제거할 수 있습니다. 그런 다음 표면이 자동으로 최적화되고 구멍이 채워지며 색상 데이터가 해석되어 개체에 투영됩니다. 일반적으로 기본 설정이 제대로 작동합니다.
여기에는 많은 수의 데이터 포인트가 포함되므로 계산에 시간이 걸립니다. 예를 들어 이 올빼미의 경우 포인트가 백만 개가 조금 넘습니다. 그다지 크지 않은 피규어의 경우. 물론 이것은 컴퓨터 성능에 따라 다릅니다. 각 개별 단계를 완료하는 데 여전히 몇 분이 걸립니다.
하지만 결과가 원본과 매우 유사하기 때문에 확실히 그만한 가치가 있었습니다!
성능: 우리는 무엇을 생각해야 하는가?
원리를 잘 이해하고 나면 프로세스가 문제 없이 진행되며 Otter가 가장 작은 세부 사항도 쉽게 포착한다고 말해야 합니다. 소프트웨어의 원클릭 처리 기능 덕분에 대부분의 테스트에서 빠른 결과를 쉽게 얻을 수 있었습니다.
저는 다양한 물체를 스캔했고 매번 추적의 신뢰성과 최소한의 손실에 깊은 인상을 받았습니다. 종종 스캔하기 어려운 반짝이는 물체도 성공적으로 캡처하여 CR-Scan Otter의 기능을 입증했습니다.
포인트 클라우드와 메시 생성을 최적화하는 데 특히 자동 모드가 유용하다는 것을 알았습니다.
이 모델의 강점은 동전부터 자동차(실제 크기!)까지 매우 다양한 물체를 스캔할 수 있다는 것입니다. 작은 물체에서도 좋은 결과를 제공하여 복잡한 세부 사항을 캡처합니다.
그러나 적용 범위와 정밀도가 최적인 중대형 물체에서 그 잠재력을 최대한 발휘합니다. 조각상과 같은 매우 작은 물체의 경우 스캐너는 한계에 도달하지만 여전히 인상적인 세부 정보를 캡처할 수 있습니다. 전반적으로 우리가 할 수 있는 프로젝트에서는 거의 모든 것이 가능합니다. 정말 놀랍습니다.
개체가 올바르게 디지털화되면 원하는 경우 특히 3D 인쇄에 적합한 obj 또는 stl 형식으로 내보낼 수 있습니다.
여기서는 올빼미의 stl 파일을 내 3D 프린터의 Bambu 소프트웨어로 가져왔습니다. 완벽하게 작동합니다!
물론 개체를 다시 작업하고, 개인화하고, 확대하거나 축소하는 등의 작업을 수행할 수 있습니다. 간단히 말해서, 일단 디지털화되면 우리는 그것으로 원하는 것을 할 수 있습니다! 개인화된 선물(예: 어린이의 초상화)을 인쇄하거나 깨진 부품을 스캔하여 새 부품을 다시 인쇄하는 등 모든 것이 가능합니다.
결론
따라서 이 Creality CR-Scan Otter는 저의 첫 번째 실제 3D 스캐너이므로 비교하기가 어려울 것입니다. 그러나 나는 그 효율성, 특히 다른 모델에 대한 일부 포럼에서 읽은 것처럼 사전 스캔 스프레이 없이 어려운 표면의 미세한 세부 사항을 캡처하는 능력에 깊은 인상을 받았습니다. 여기서는 스캐너를 사용하면 비교적 쉽게 정밀하고 고품질의 3D 스캔을 얻을 수 있습니다. 이는 특히 이미 3D 프린터를 보유하고 있는 경우 새로운 가능성을 열어줍니다!
반면에 품질에는 가격이 따르며 Creality CR-Scan Otter는 여전히 판매되고 있습니다. 제조업체 매장에서 직접 €969. 이는 테스트를 위해 즉석에서 구매하는 것이 아니라 거의 전문적인 실제 장비를 구매하는 것입니다.
