Há algumas semanas configurei a automação do meu aquecedor elétrico de água usando um módulo Din Rail Relé Inteligente Shelly, para recuperar o controle. Isso por três motivos:
- em primeiro lugar porque o meu gestor de energia Delta Dore já não era compatível com o meu contador Linky e com a minha subscrição fora dos horários de ponta aos fins-de-semana e às quartas-feiras, o que atrapalhou o arranque do meu esquentador. E sim, este modelo de 15 anos atrás não é mais compatível com teleinfo no modo padrão dos medidores Linky…
- depois porque queria ter controle sobre ele para acioná-lo durante os picos de produção fotovoltaica
- finalmente, porque perante o risco de falta de electricidade neste Inverno, o governo anunciou que pretendia cortar o arranque dos esquentadores durante o dia: uma medida interessante para aliviar a rede, mas pessoalmente não gosto que outros decidam por mim o que devo fazer em casa (esse é o meu lado gaulês :p)
A implementação do módulo Shelly Smart Relay permitiu-me, portanto, não depender mais das informações do meu medidor Linky e acionar meu tanque de água quente sempre que quisesse. Aliás, agora isso também pode ser integrado ao meu sistema de automação residencial Jeedom. Vamos descobrir como configurar isso facilmente…
Princípio de controle do aquecedor de água
Em primeiro lugar, vamos dar uma olhada rápida em como funciona o tanque elétrico de água quente. A ligação elétrica de um tanque elétrico de água quente clássico é normalmente deste tipo:
O contator Dia/Noite oferece 3 posições: I, Auto e O. No modo Auto, que é o seu funcionamento normal, são os terminais C1/C2 do medidor elétrico que controlarão o aquecedor de água para colocá-lo em funcionamento automaticamente durante as horas, através do contator Dia/Noite. Isto permite o funcionamento automático fora dos horários de pico, para otimizar a conta de luz.
Se quiser colocar o esquentador em funcionamento forçado, prático por exemplo quando tem gente em casa e corre o risco de ficar sem água quente, é possível colocar o contactor em I. Inversamente, quando sai de férias, pode desligar o esquentador colocando-o na posição O para poupar alguma energia eléctrica.

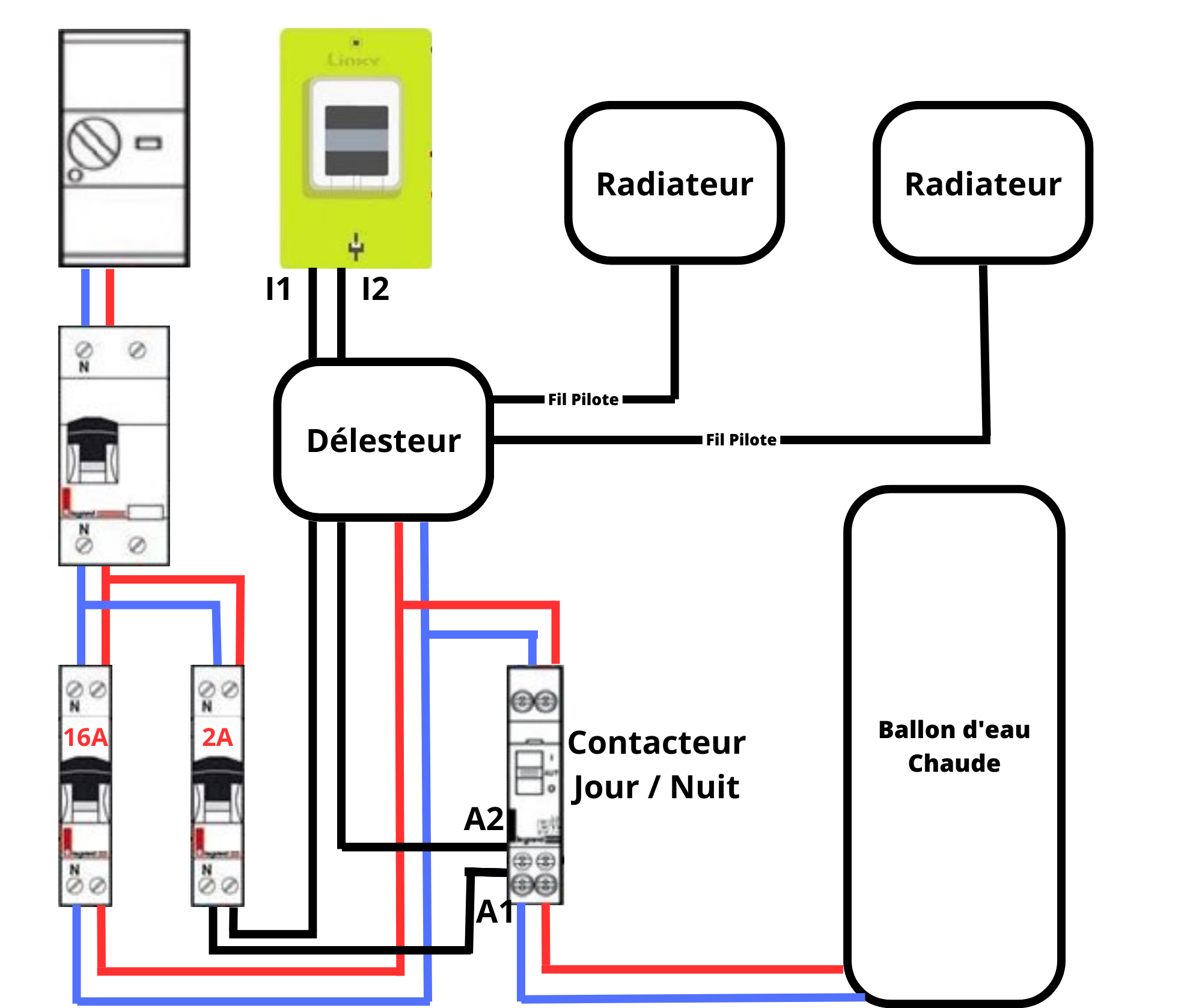

Em casa, o funcionamento foi um pouco diferente, pois o construtor da casa providenciou um corte de carga, que gerencia automaticamente o aquecedor de água e o aquecimento elétrico para não ultrapassar a potência do medidor:

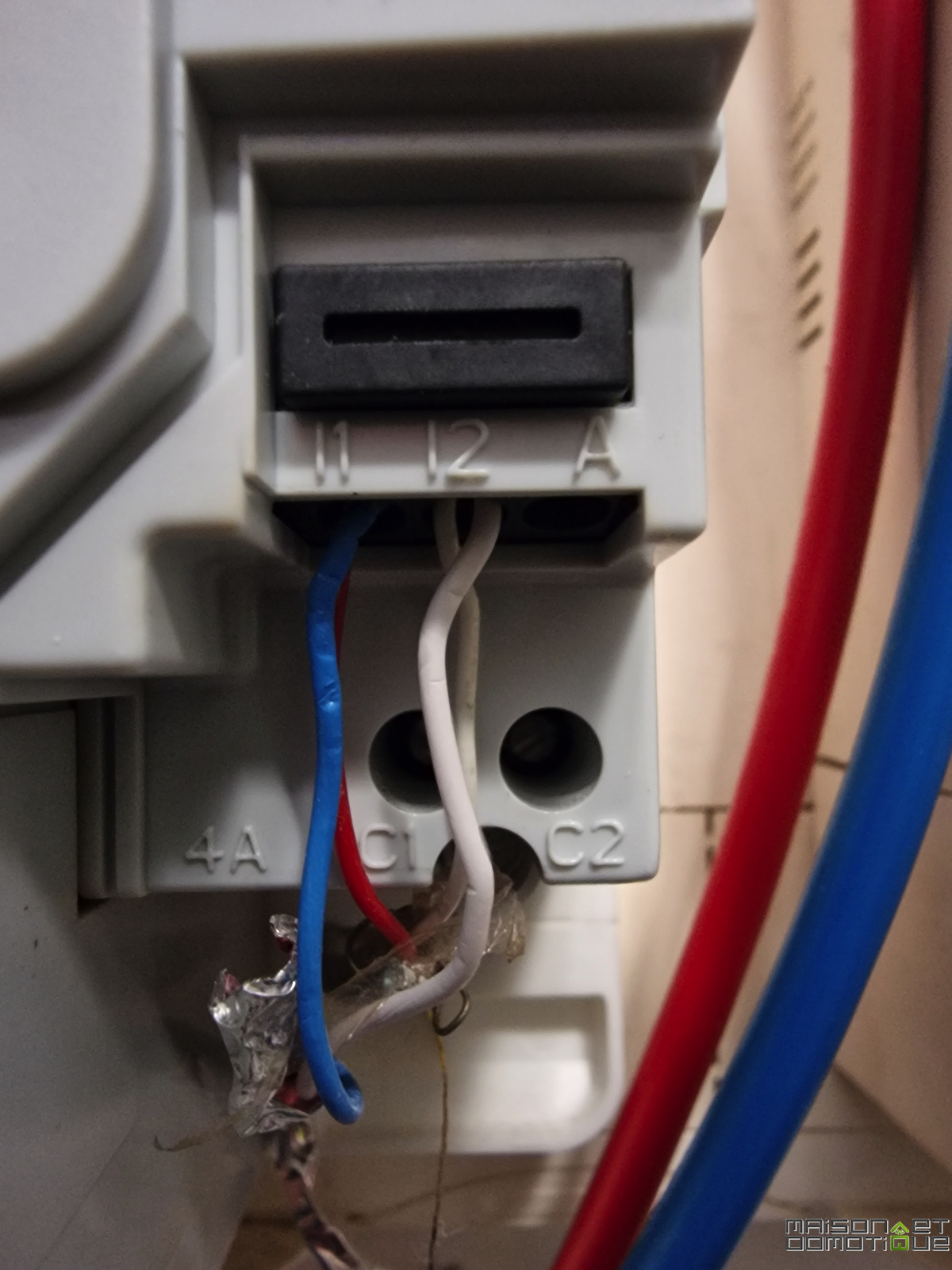

Notaremos uma diferença importante: aqui não utilizamos mais os terminais C1 e C2 do medidor elétrico, mas sim os terminais teleinfo I1 e I2. Na verdade, o medidor elétrico possui 2 conjuntos de blocos de terminais muito diferentes:
A operação com meu descarte de carga Delta Dore é, portanto, diferente do primeiro diagrama: o corte de carga é conectado aos terminais teleinfo do medidor para ler as informações: potência instantânea, tarifa atual, etc. É então o corte de carga que controla o esquentador no melhor momento, de acordo com a informação que lê, sempre através do contactor Dia/Noite, que permite manter o controlo manual se necessário. A rejeição também controlará os radiadores através do fio piloto, supervisionado por um termostato também conectado à rejeição. Simplifiquei deliberadamente o diagrama para torná-lo um pouco mais claro, não sendo o objetivo aqui instalar um galpão de carga.
Existem outros tipos de fiação, especialmente se você tiver um tanque termodinâmico. Domadoo escreveu um artigo muito abrangente sobre o assunto, que convido você a consultar.
Inserir um módulo de automação residencial para controlar seu aquecedor de água será relativamente simples aqui, pois simplesmente substituirei minha redução de carga por um módulo de automação residencial: o Relé Inteligente Shelly.
Apresentação do Relé Inteligente Shelly

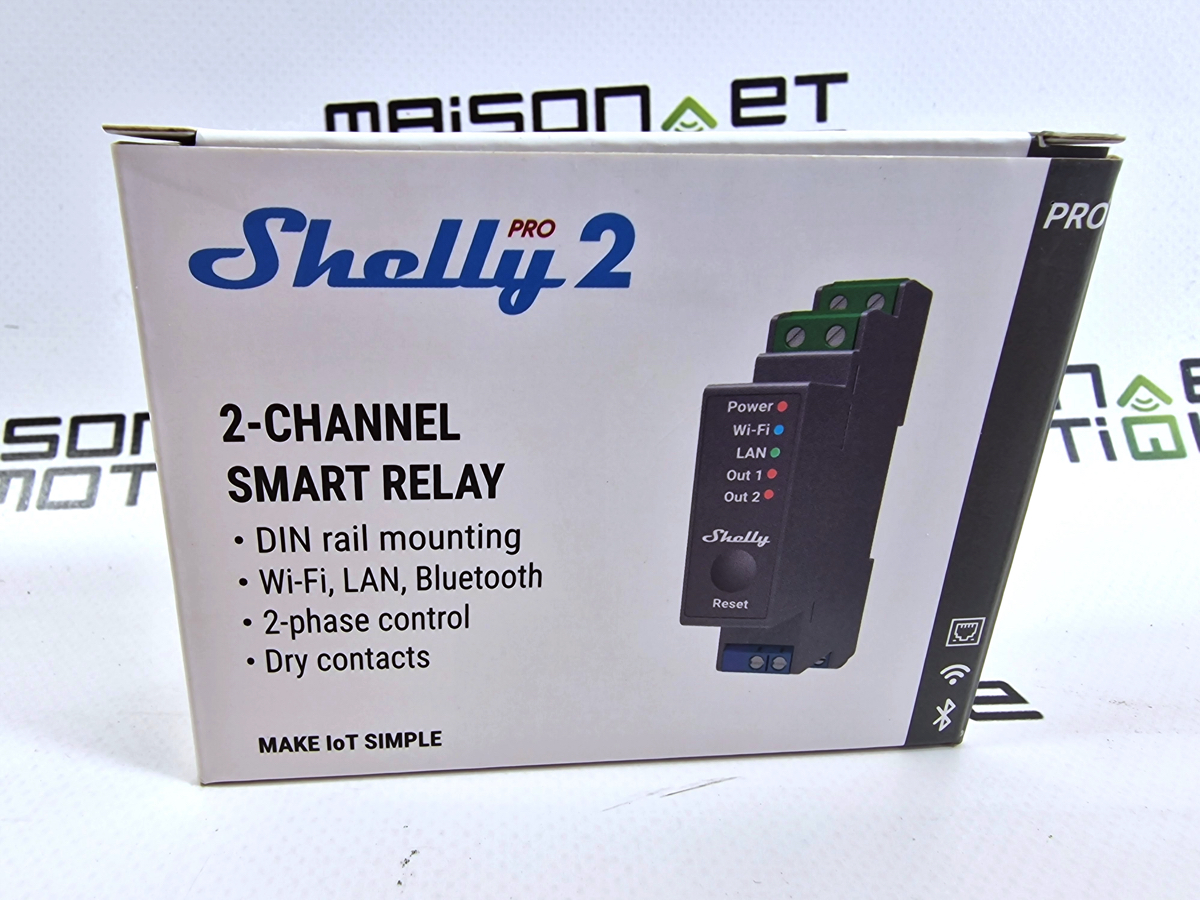

O Shelly Smart Relay me interessou particularmente pelo seu formato de trilho DIN, que pode ser integrado diretamente em um painel elétrico. Existem um ou dois contatos secos. Aqui optei pelo relé duplo, pois ele também controlará o disparo elétrico do meu portão. Mas o 1 modelo de relé é completamente suficiente para controlar o seu aquecedor de água:

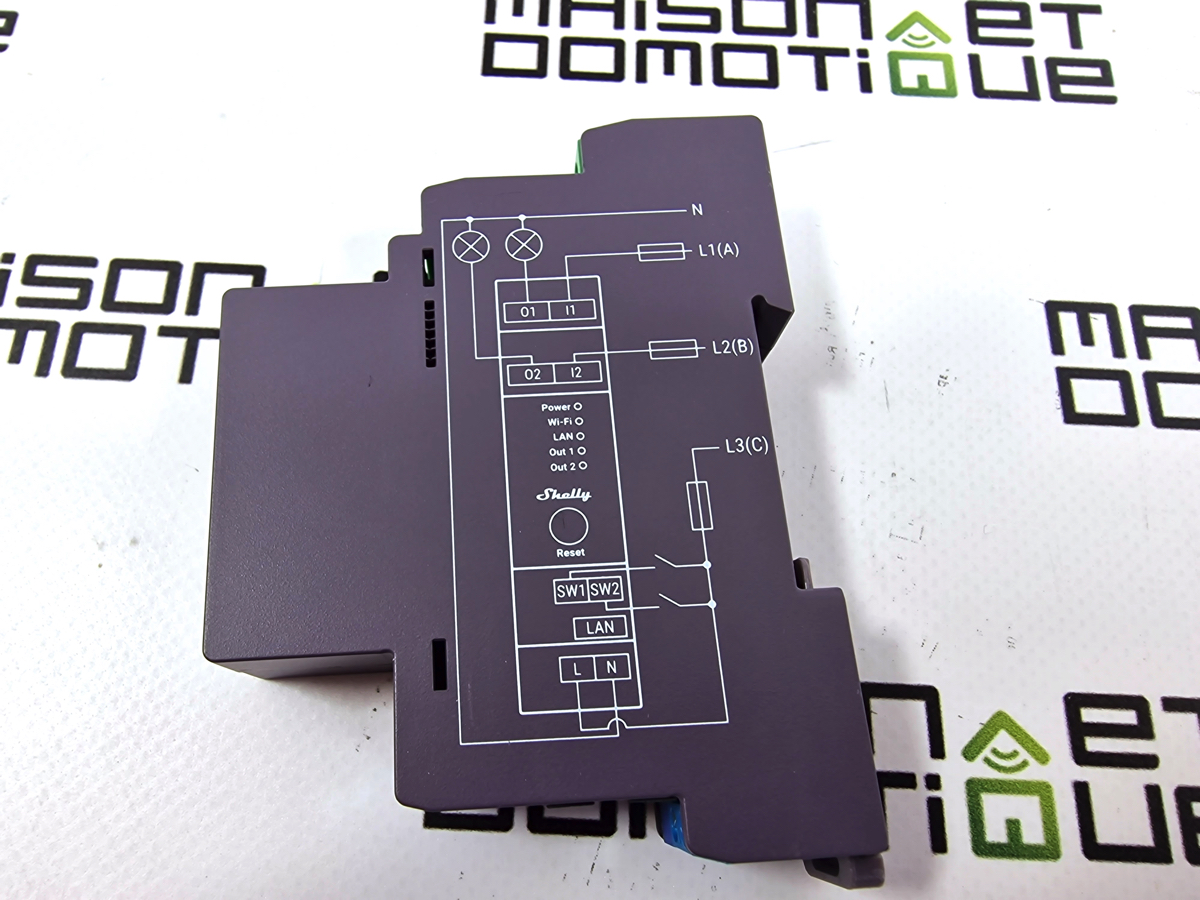

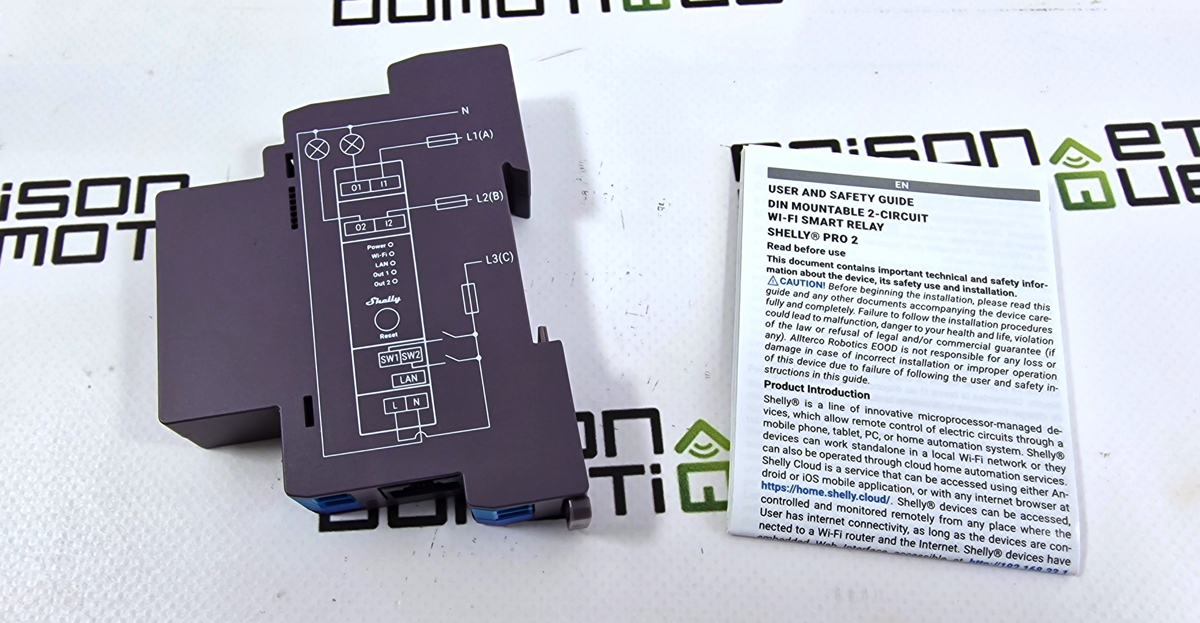

No seu interior encontramos o módulo em formato de trilho DIN, acompanhado de suas instruções. Prático, o esquema elétrico também está presente na lateral do módulo:
Como pode ser visto no diagrama, a alimentação vem da parte inferior do módulo, em 230V. Os terminais superiores controlam os relés. Dois outros blocos de terminais também permitem conectar interruptores, se você quiser controlar diretamente os relés através de interruptores, por exemplo, para controlar o batente do portão, a iluminação, um sistema de irrigação, etc. Este módulo é realmente muito versátil.

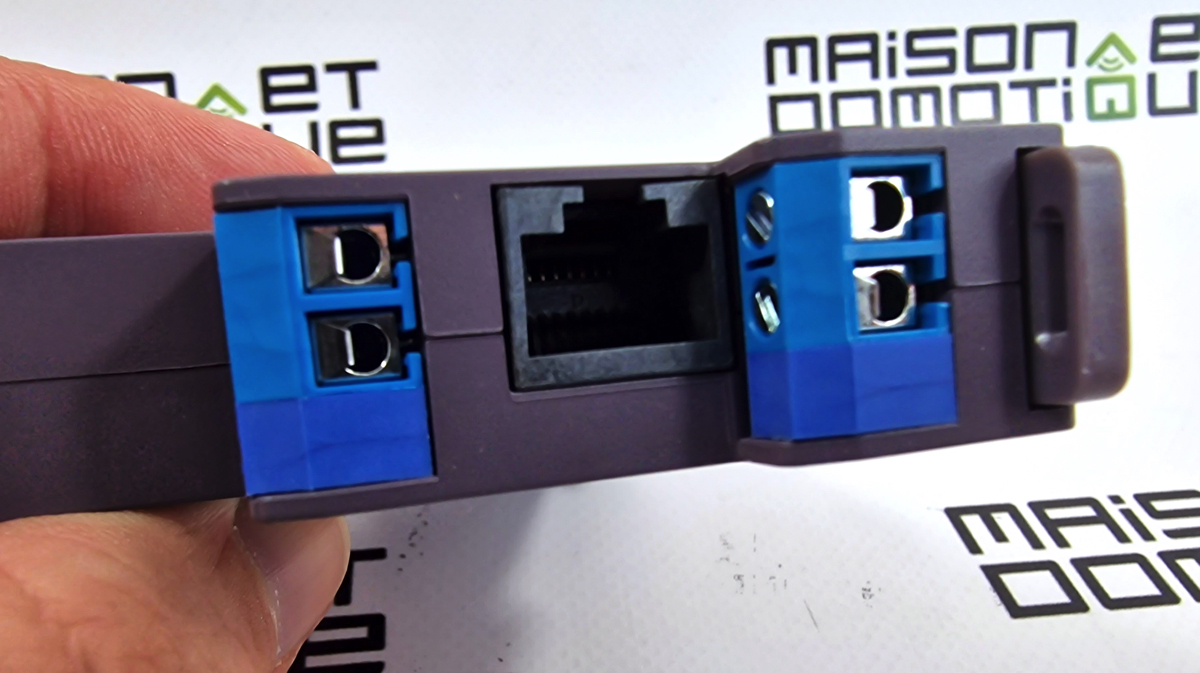

Observe também a presença de uma porta Ethernet! Na verdade, o Shelly Smart Relay pode se conectar via Wifi (além de Bluetooth) ou com fio. Se você tiver a sorte de ter uma tomada de rede por perto, não deve se privar dela!

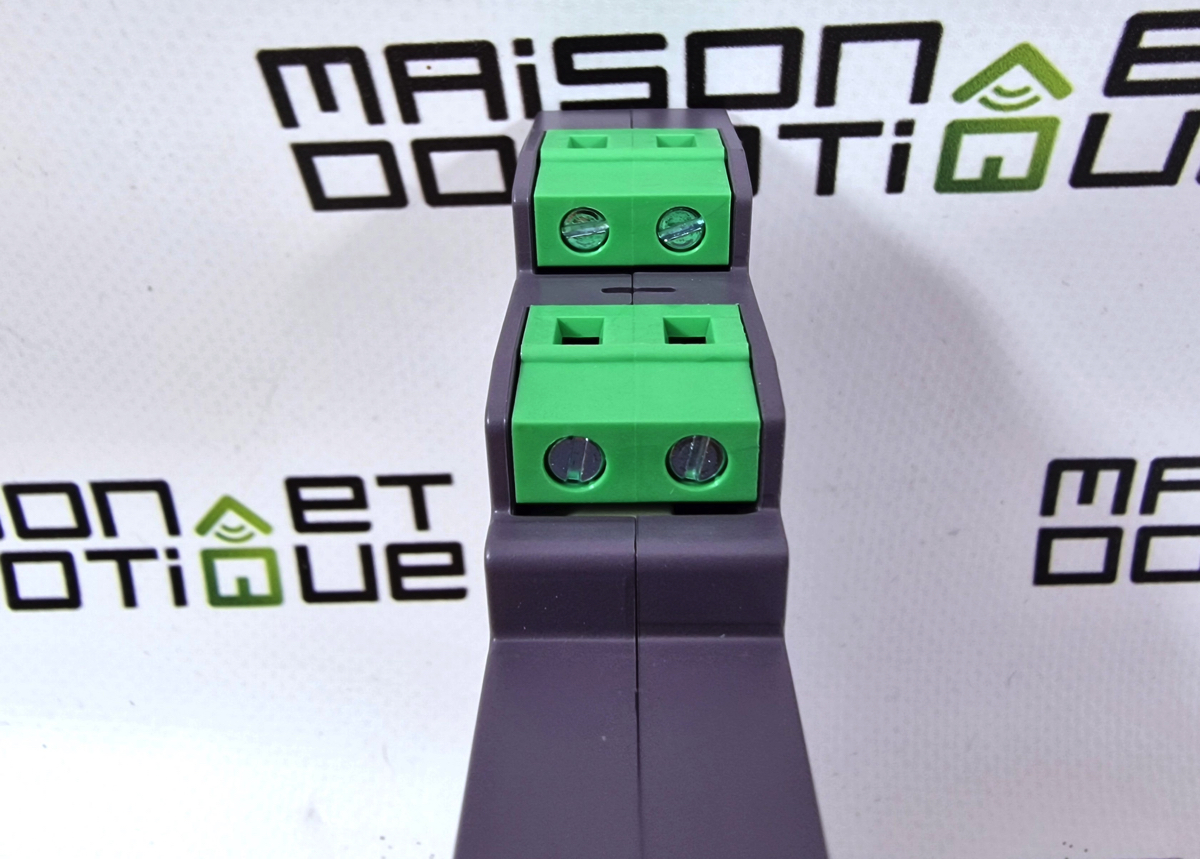

A parte superior apresenta os blocos terminais do relé:

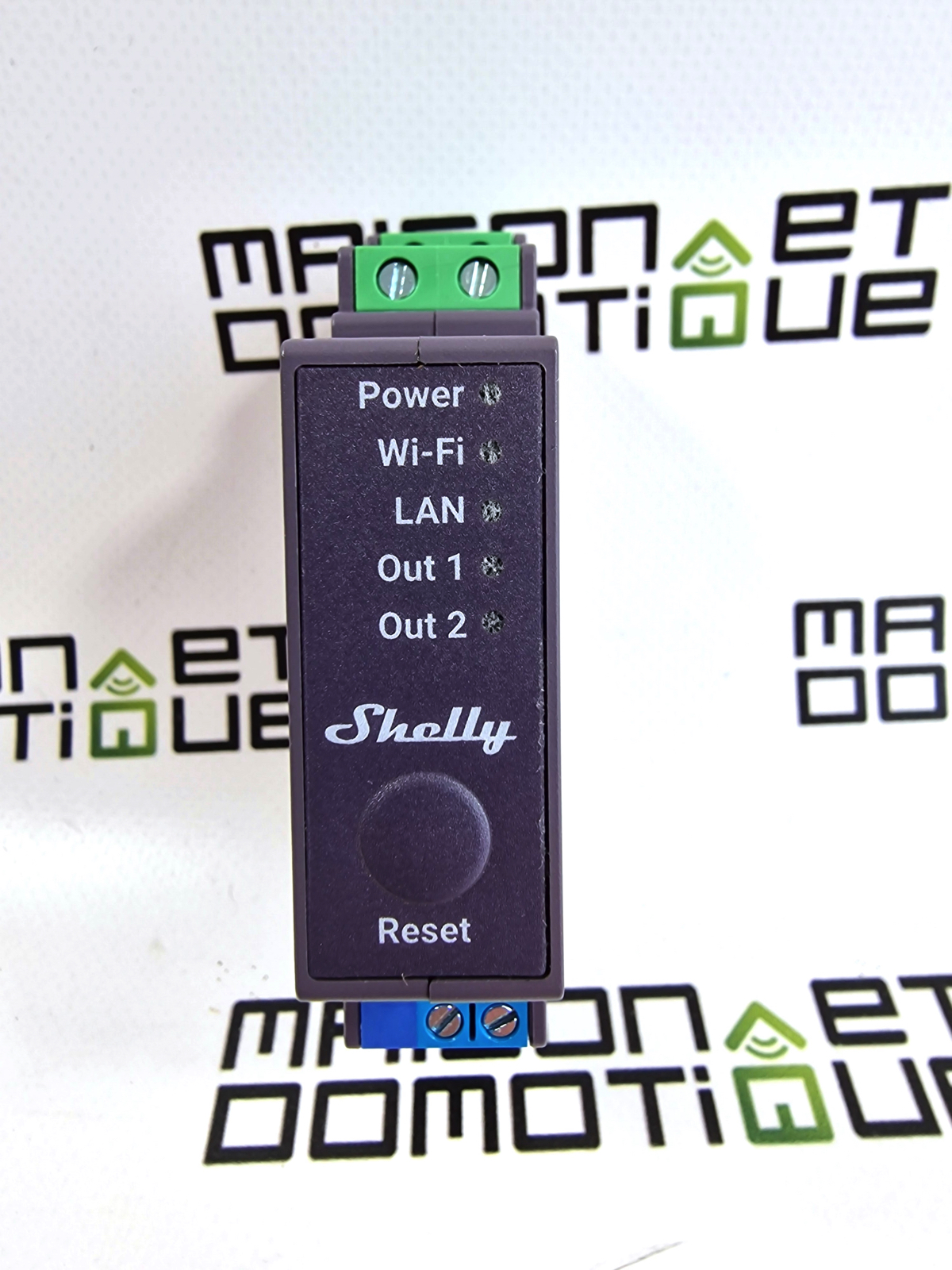

Na parte frontal encontramos 5 LEDs de status, para alimentação, status da rede e, claro, status do relé. Um botão também permite reiniciar o módulo se necessário, sem precisar desmontar tudo.
Este módulo ocupa o lugar de um módulo clássico em trilho din, por isso oferece dimensões muito pequenas.
[módulo content-egg=AE__domadoofr template=custom/compact groups=”shelly”]
Então vamos passar para sua instalação…
Instalação do Shelly Smart Relay para controlar seu aquecedor de água
Attention : Avant de travailler sur l'alimentation électrique, assurez-vous que le compteur est éteint ! Nous travaillons ici sur du 230V, ce qui peut être fatal en cas de mauvaise manipulation. En cas de doute, faites appel à un professionnel.

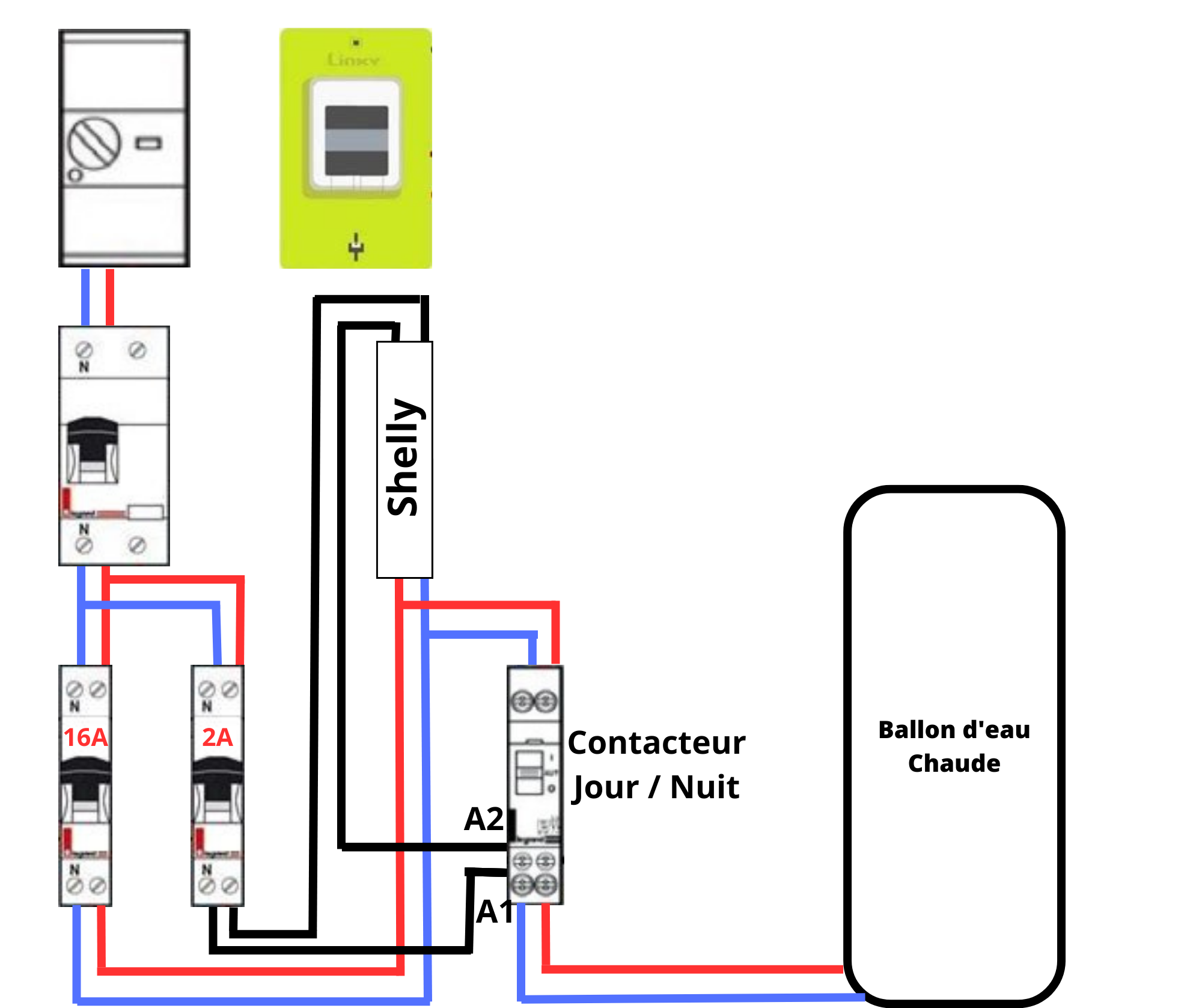

Este módulo Shelly Smart Relay chegará à minha casa para substituir a redução de carga. Caso não possua um descarte de carga, bastará adicionar os cabos necessários para conectar o módulo, deste tipo:
Aqui a instalação demorou apenas alguns minutos, pois toda a fiação já estava instalada. Como pode ser visto no diagrama, nenhuma conexão é feita no medidor Linky. Agora é o módulo Shelly quem dará as ordens! O contactor dia/noite, no entanto, permanece operacional: o aquecedor de água pode assim ser controlado a partir do módulo Shelly, mas também manualmente através do contactor, se necessário. A senhora não necessita da aplicação Shelly, se desejar activar o aquecedor manualmente pode sempre fazê-lo.

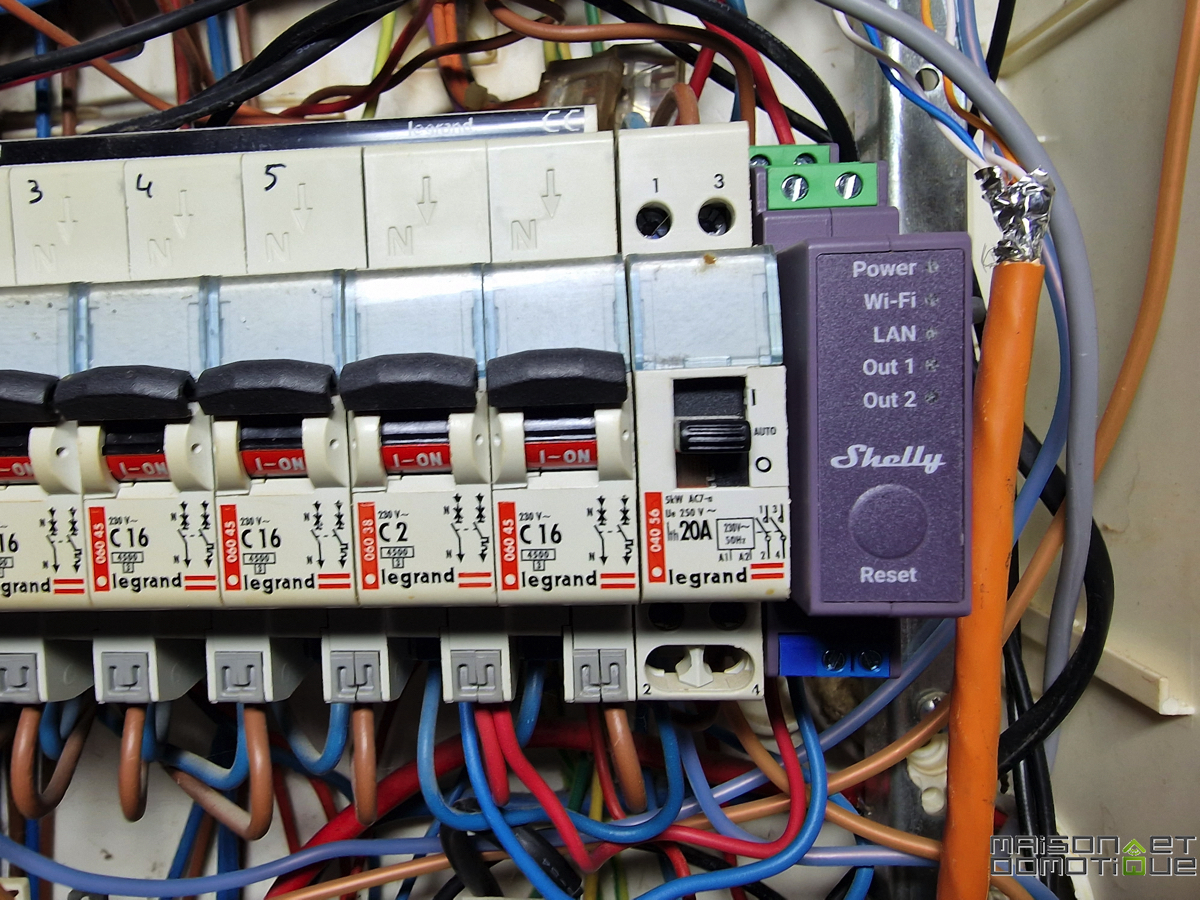

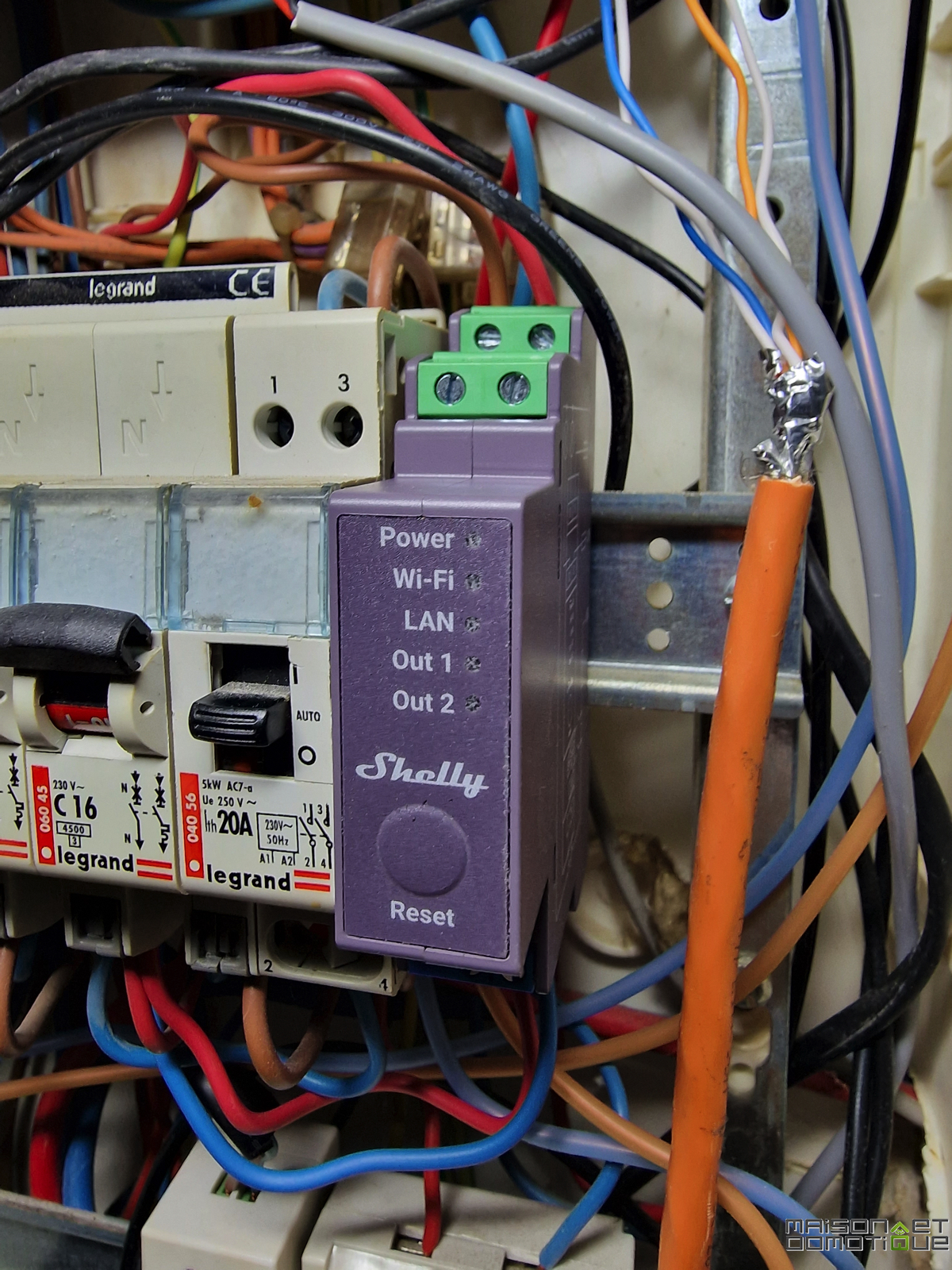

Na prática, obtemos isto:

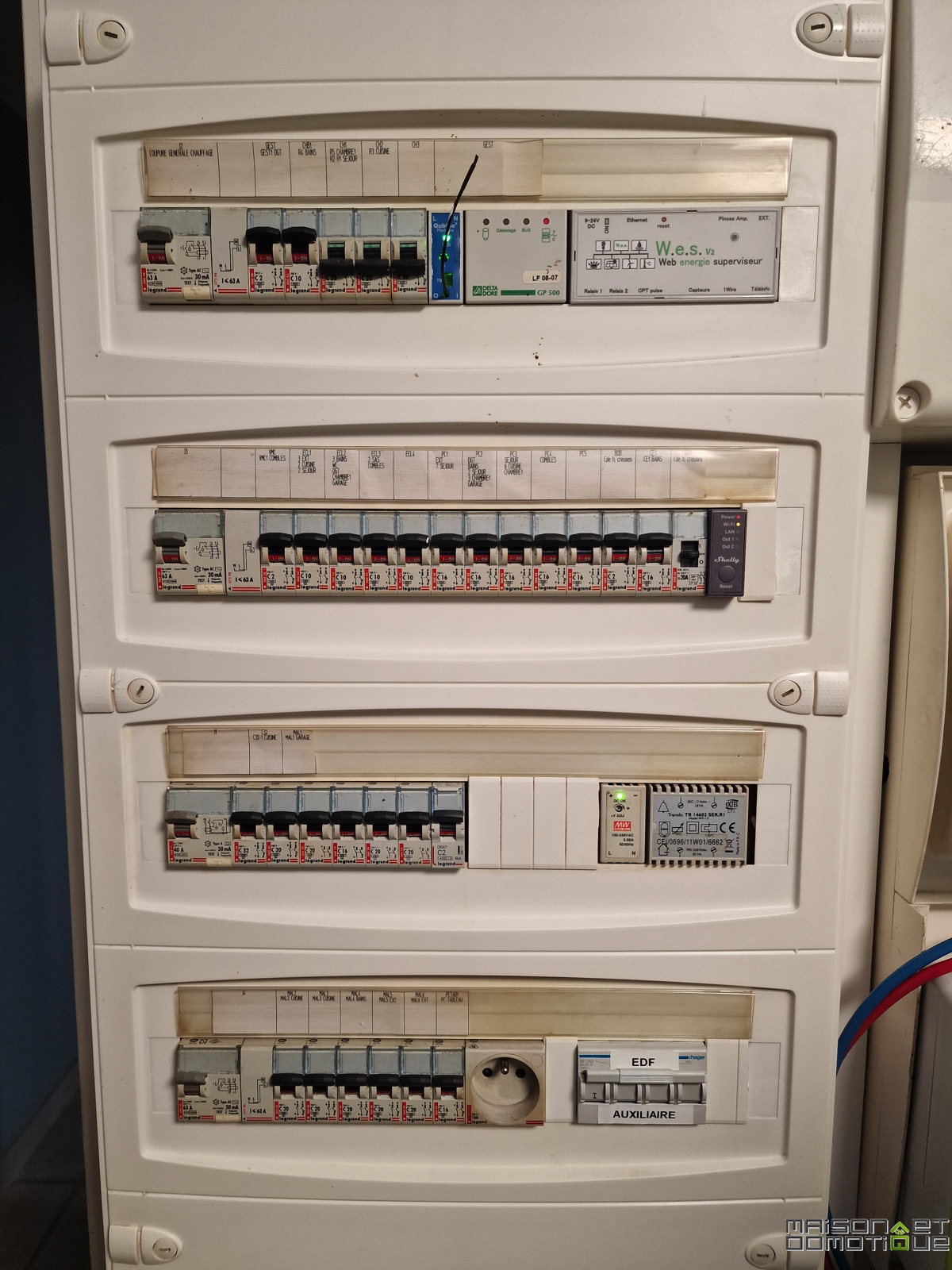

Assim que o avental for colocado de volta no lugar:
Como podemos ver, o módulo em formato de trilho DIN se adapta perfeitamente a outros módulos clássicos.
Configurando o Shelly Smart Relay

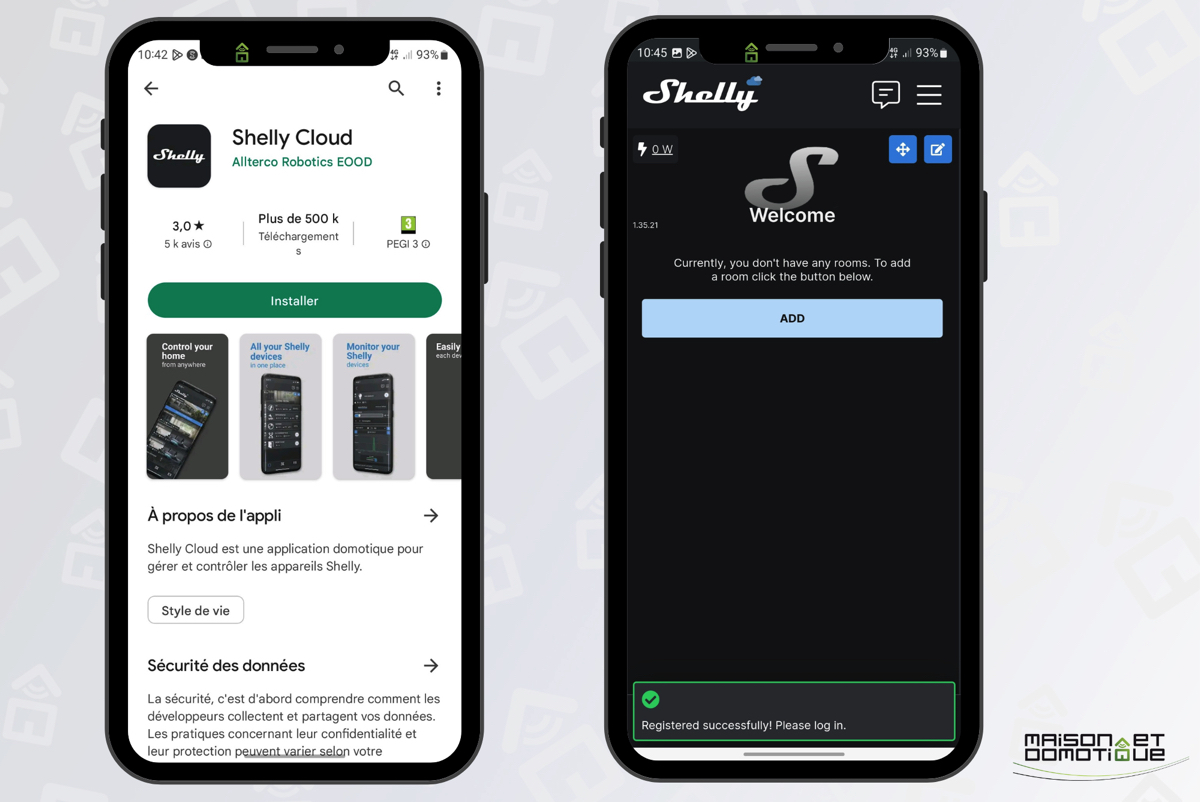

Depois de instalado e com a energia restaurada, basta instalar o aplicativo Shelly disponível na loja Google ou Apple:

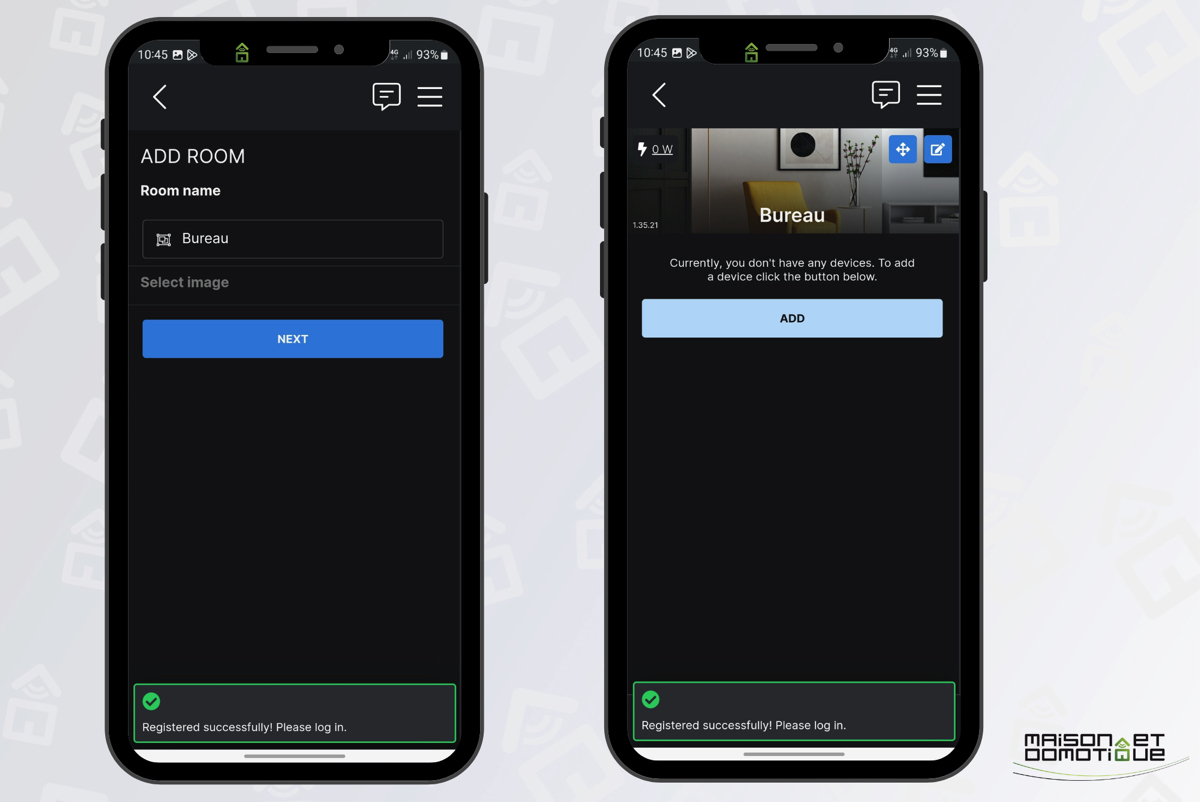

Após criar sua conta de usuário, será necessário criar uma primeira parte. Aqui, por exemplo, “desktop”:

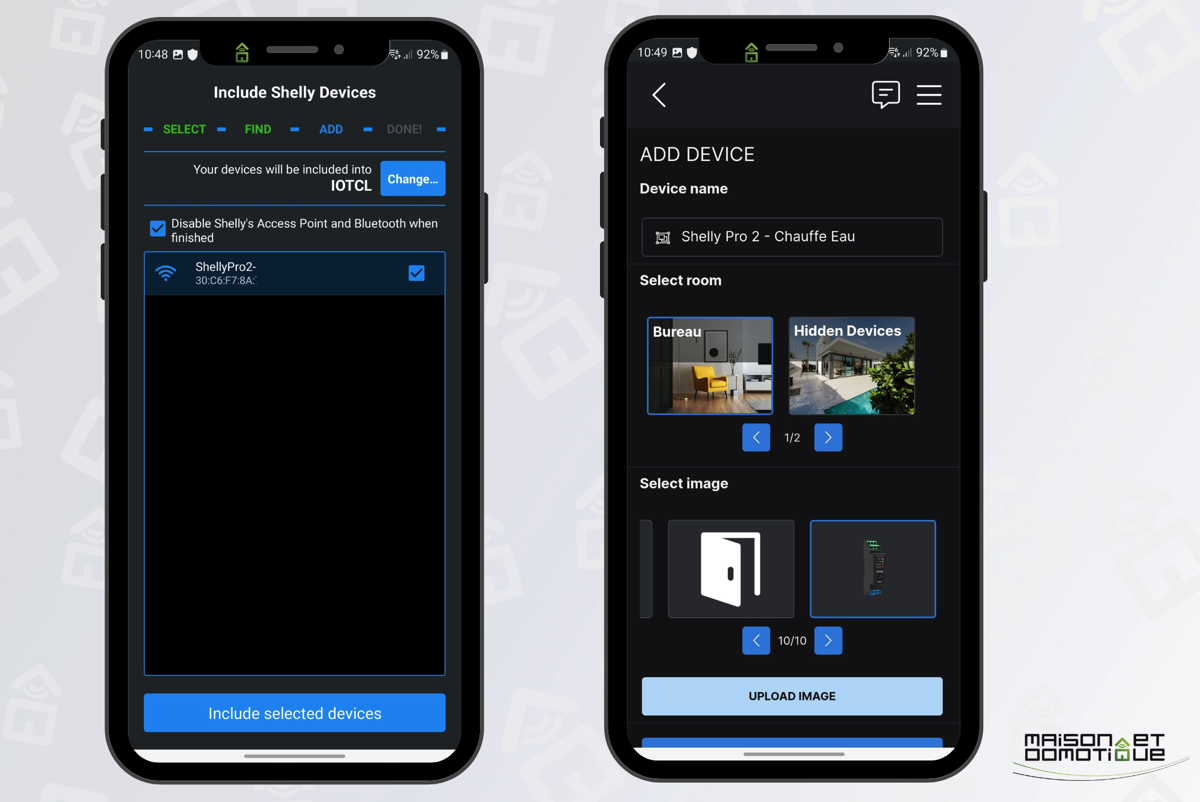

Então pedimos para adicionar um dispositivo. O Shelly Smart Relay é detectado automaticamente. Entramos na rede WiFi para aderir (se tivermos optado por uma ligação WiFi), damos-lhe um nome, atribuímos-lhe uma sala e podemos até atribuir-lhe uma determinada imagem:

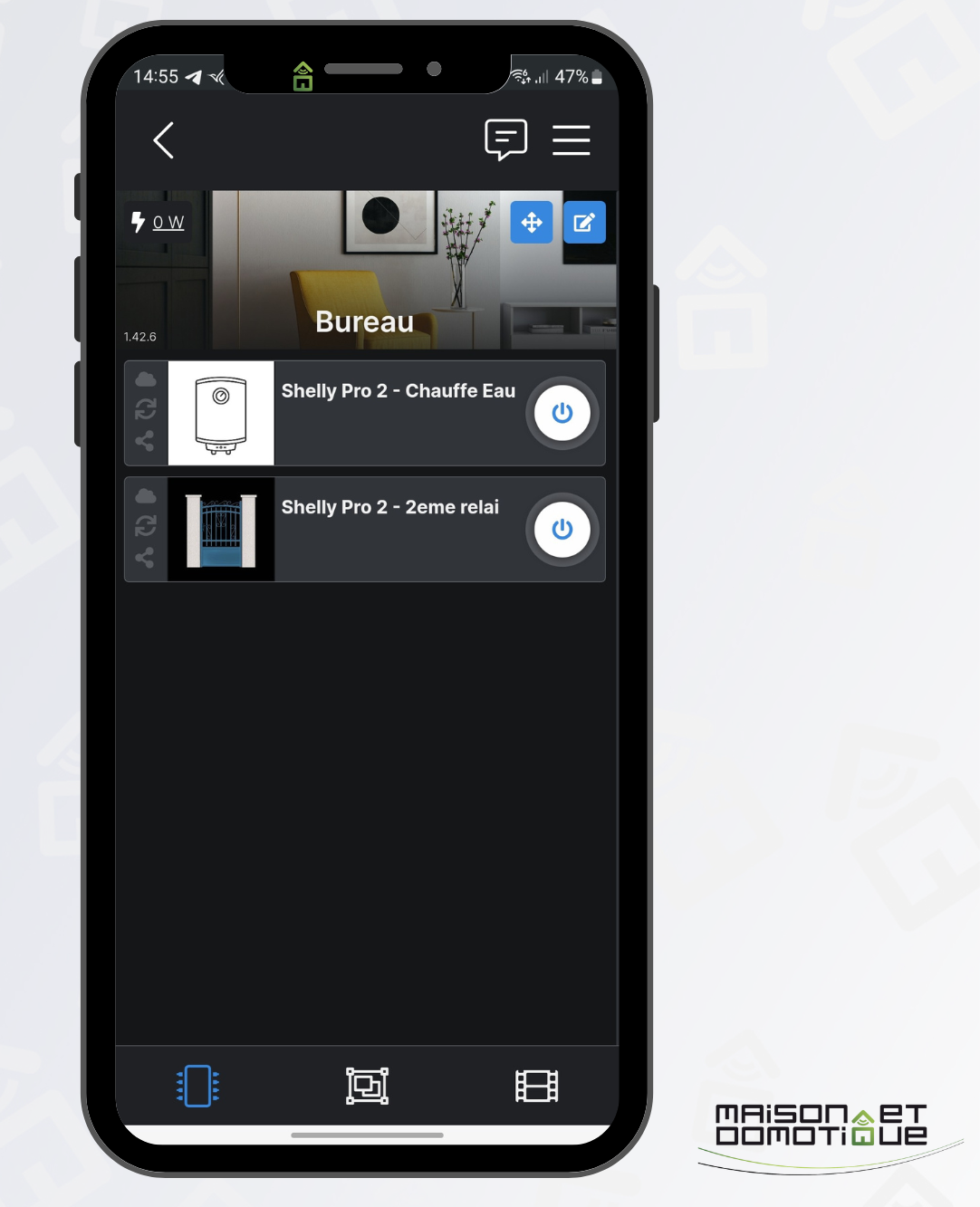

A partir daí o módulo funciona perfeitamente: aqui, como tenho o modelo de dois relés, encontro os dois na aplicação. Um simples toque no botão correspondente o ativa:

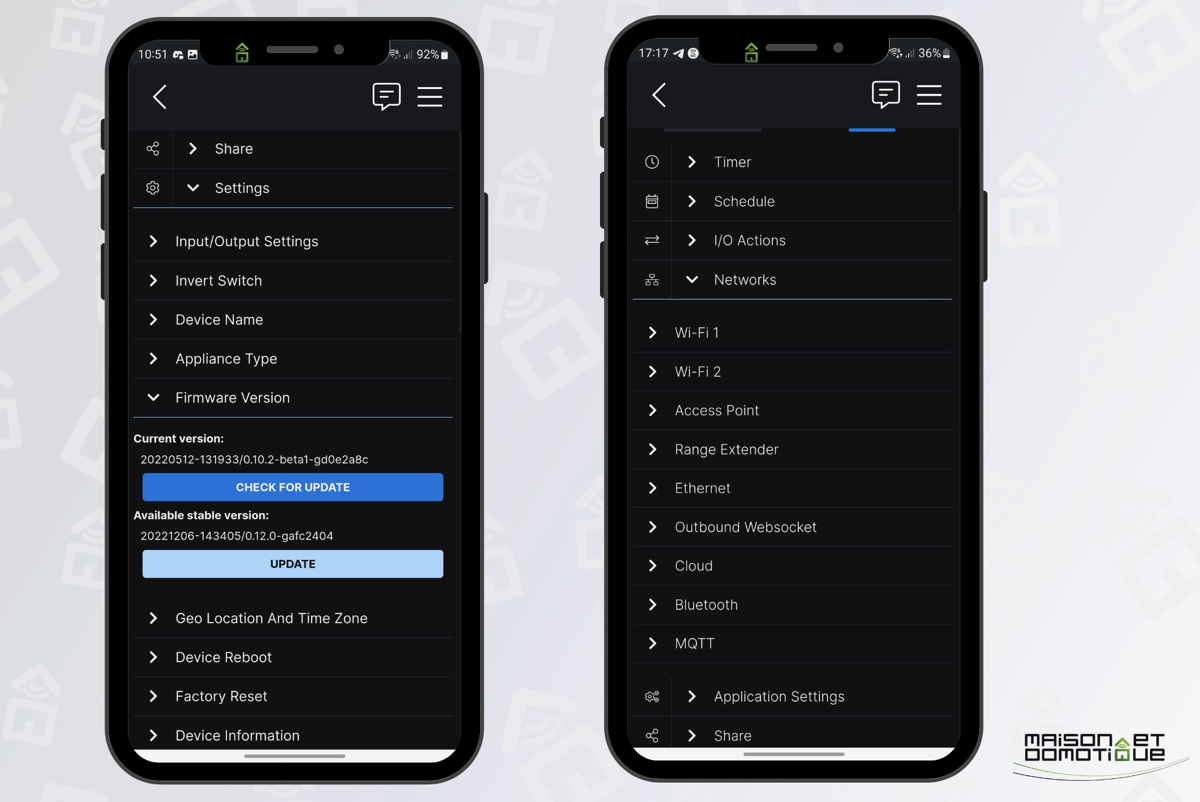

Mas cada relé possui muitos parâmetros e cada relé pode ser configurado de forma diferente. Podemos assim definir um atraso para desligar ou ligar após o qual o relé muda de estado, chamar um Url quando um relé é ativado, definir o estado padrão após um corte de energia, etc. As configurações são extremamente abrangentes:

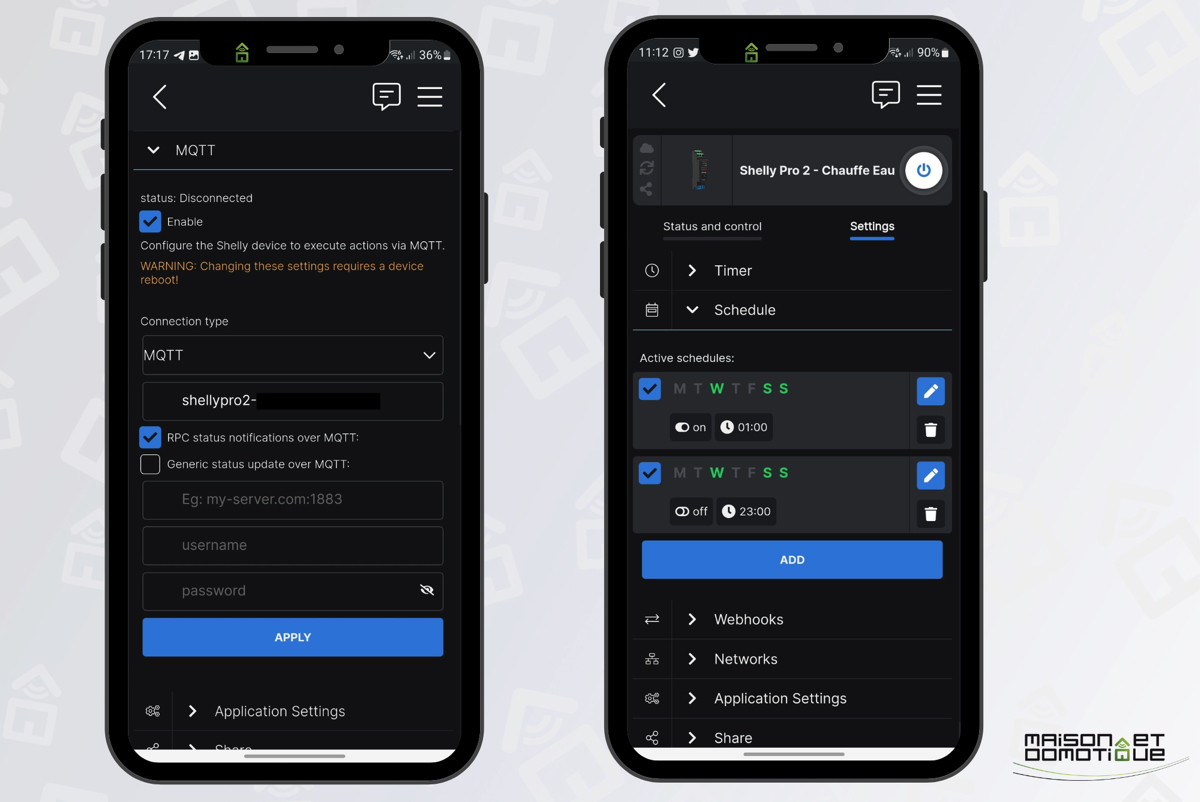

O Shelly Smart Relay também é compatível com MQTT. Basta ativá-lo e inserir o endereço do corretor MQTT. Podemos então usá-lo em Jeedom (como vimos, por exemplo, com OpenDTU), Assistente Doméstico, etc. Mas o módulo também inclui um calendário, o que o torna totalmente autónomo: para mim, o horário fora de ponta é toda a quarta-feira e todo o fim de semana. Então criei um cronograma para ligar o aquecedor de água nesses dias:

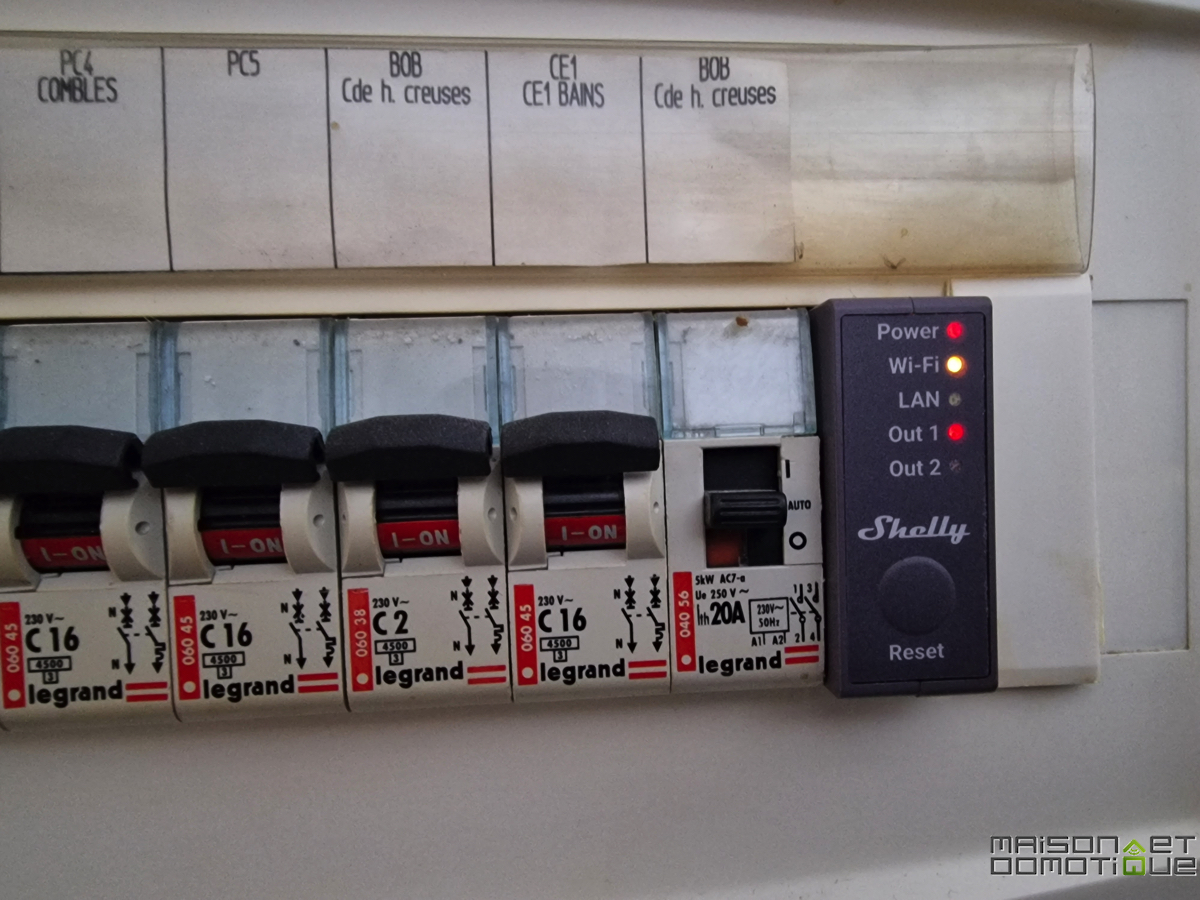

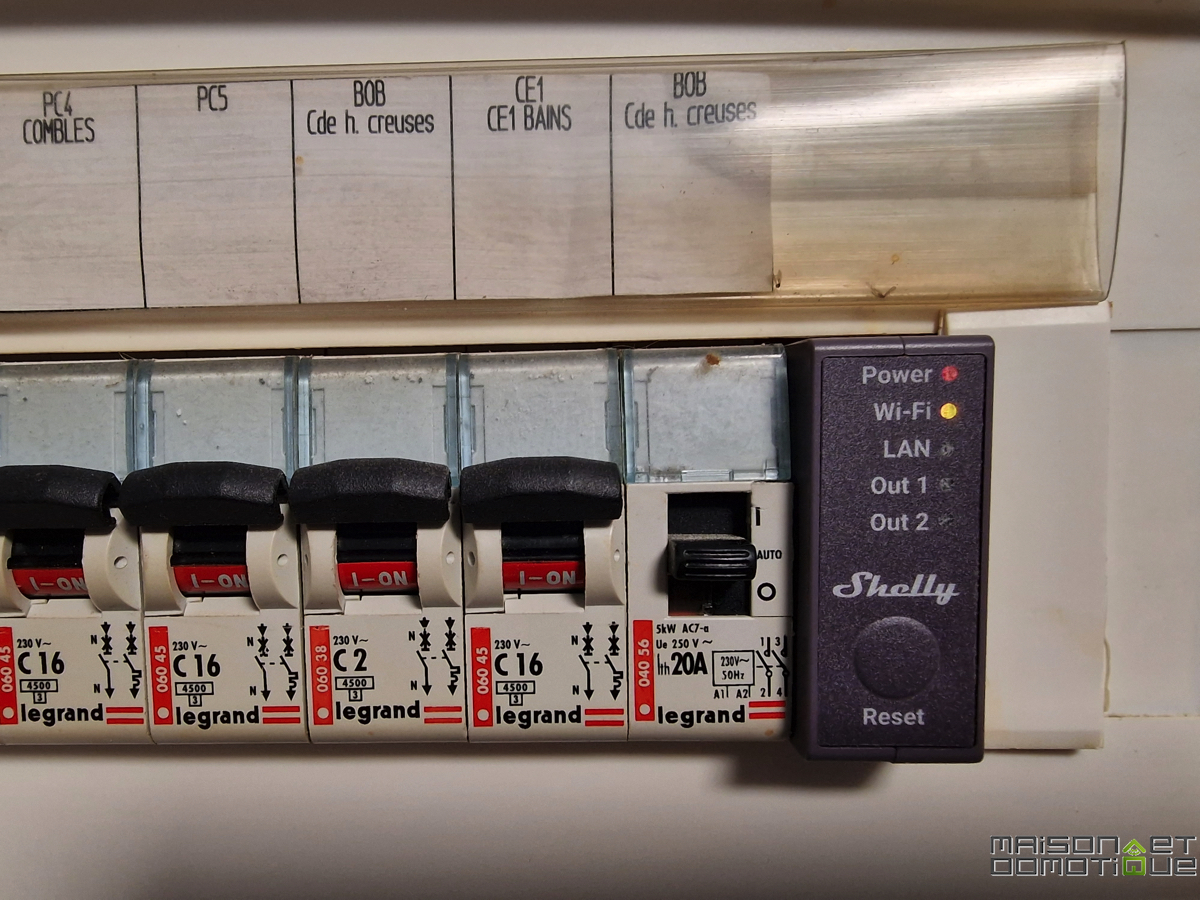

Sem mais nada, meu aquecedor de água é automatizado para ligar fora dos horários de pico. O LED de status Out 1 é ativado para confirmar isso:

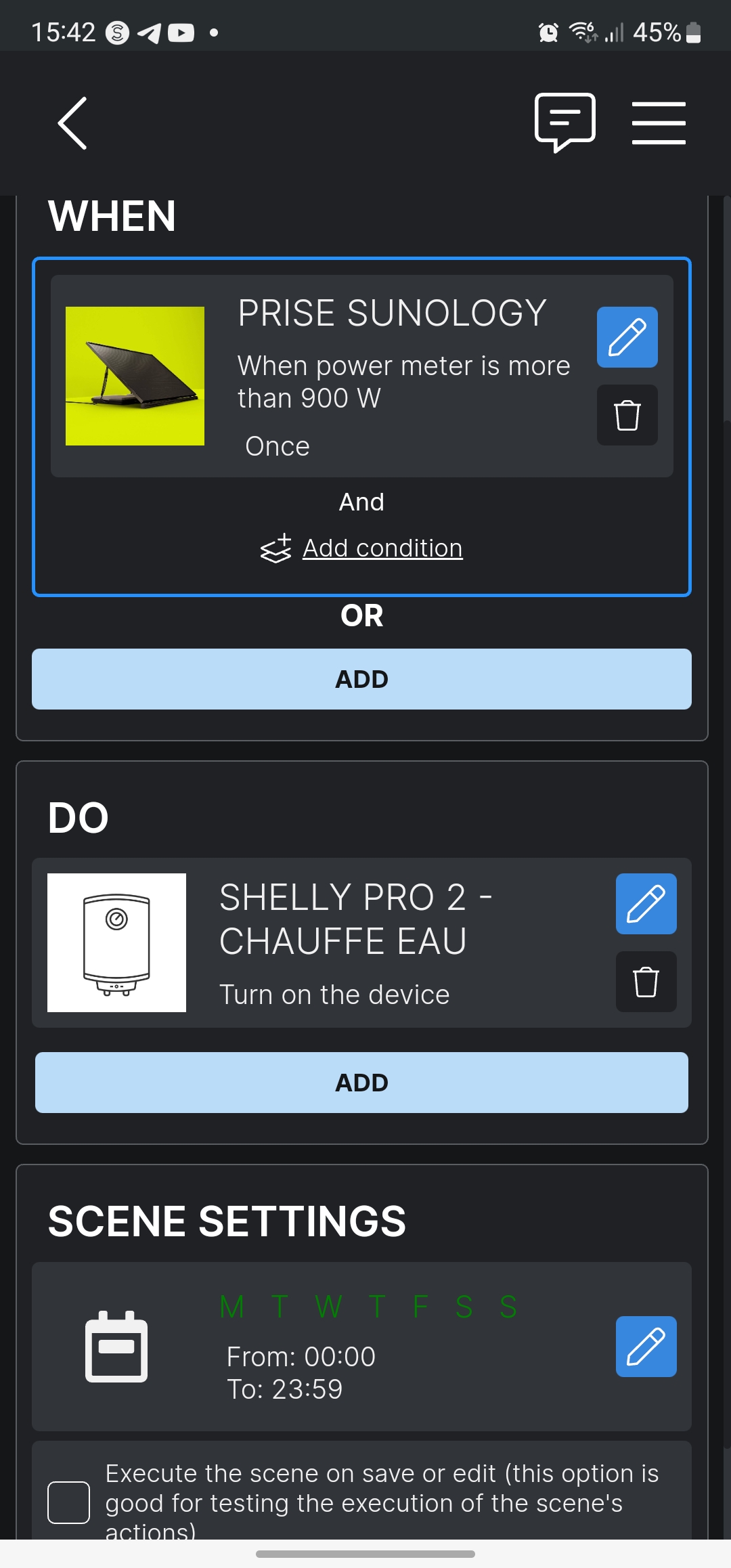

A aplicação também permite criar cenários com os diferentes equipamentos possuídos. Por exemplo, eu tenho meu Estações solares Sunology conectado a uma tomada conectada Shelly, com medição de consumo, para monitorar a produção desses painéis. Através da aplicação posso facilmente realizar um cenário que liga o esquentador se a minha produção solar ultrapassar os 900w durante pelo menos 10 minutos (o que significa que a produção é relativamente estável e ultrapassa o meu salto eléctrico). Assim, aproveito o meu excedente de produção para alimentar o meu esquentador (pelo menos em parte, o resto da energia necessária para o esquentador será retirado da rede geral).

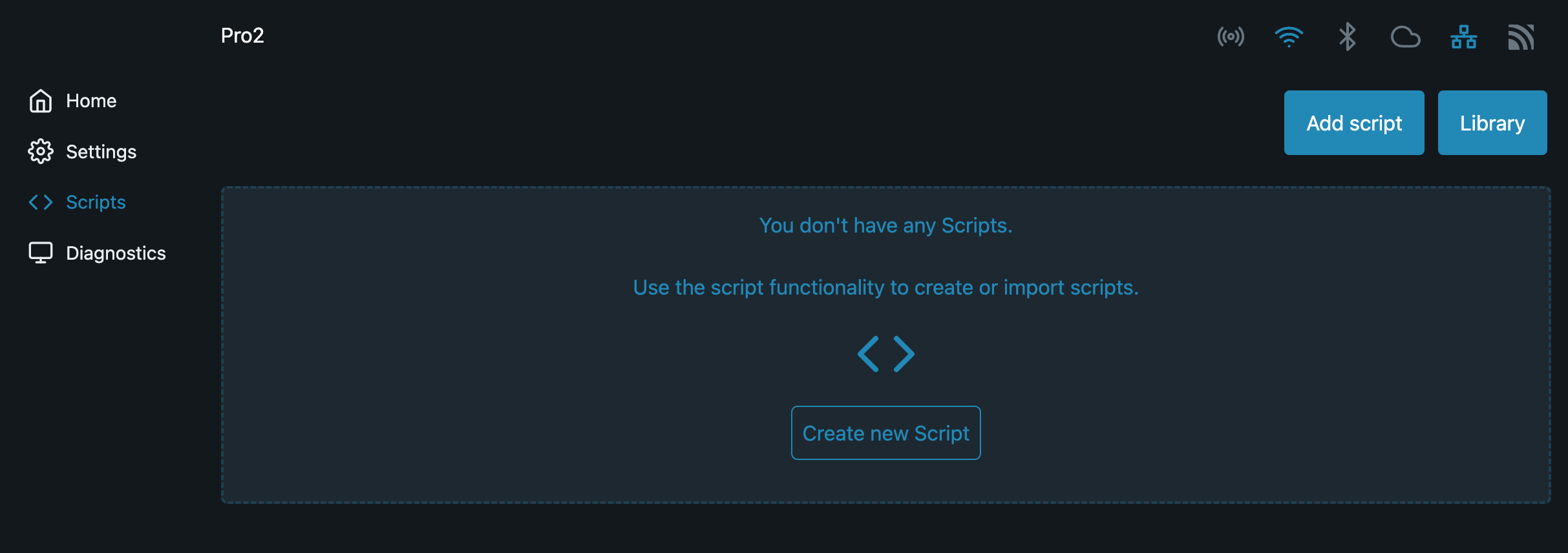

Observe que o módulo Shelly também possui uma interface web, acessível simplesmente digitando seu IP em um navegador web. Aí encontramos as diferentes configurações, mas também a possibilidade de carregar scripts para ir ainda mais longe:
Resumindo, este módulo é realmente muito completo e suficiente para muitos usos.
No entanto, é possível integrá-lo a um sistema de automação residencial existente, se desejar.
Integração no Jeedom
Do jeito que está, meu objetivo foi alcançado: o esquentador não tem nenhuma correlação com as informações do medidor elétrico (contato seco ou teleinfo). A programação de horário do Shelly Smart Relay permite automatizar a operação fora dos horários de pico. E o módulo Shelly pode ser controlado remotamente ou localmente a partir do aplicativo móvel, e até por voz através dos assistentes Google ou Amazon.
Mas você pode ir ainda mais longe integrando o módulo ao seu sistema de automação residencial. Vimos acima que o módulo Shelly era compatível com MQTT. Podemos, portanto, usar este método se desejarmos.

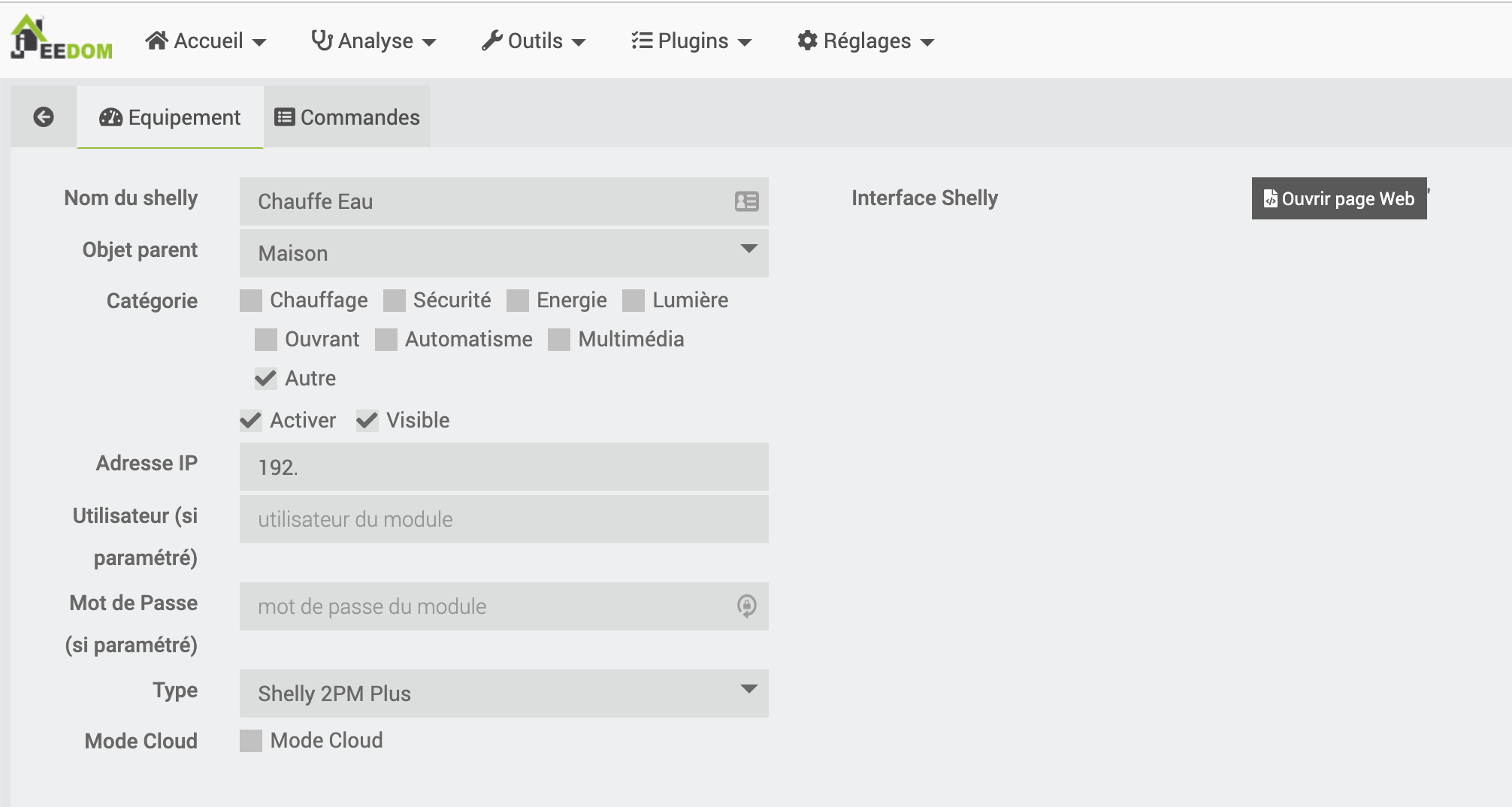

Mas há também um Plugin Shelly pronto para uso no Jeedom, por outro lado pagando (5€ enquanto o plugin MQTT oficial é grátis). O plugin Shelly tem a vantagem de ser muito simples e rápido de usar, pois os pedidos serão criados automaticamente. Uma vez instalado, tudo que você precisa fazer é criar um novo dispositivo Shelly através do plugin, indicar o tipo de módulo na lista suspensa e, em seguida, indicar seu endereço IP:

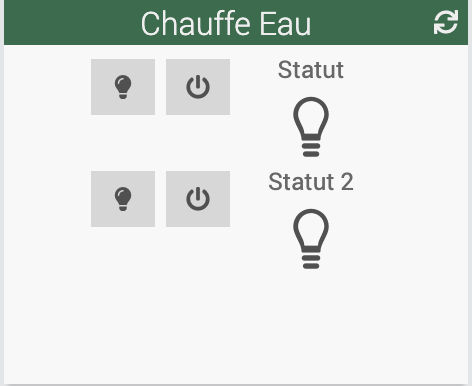

Obtemos então este tipo de widget com os comandos e o status dos relés:

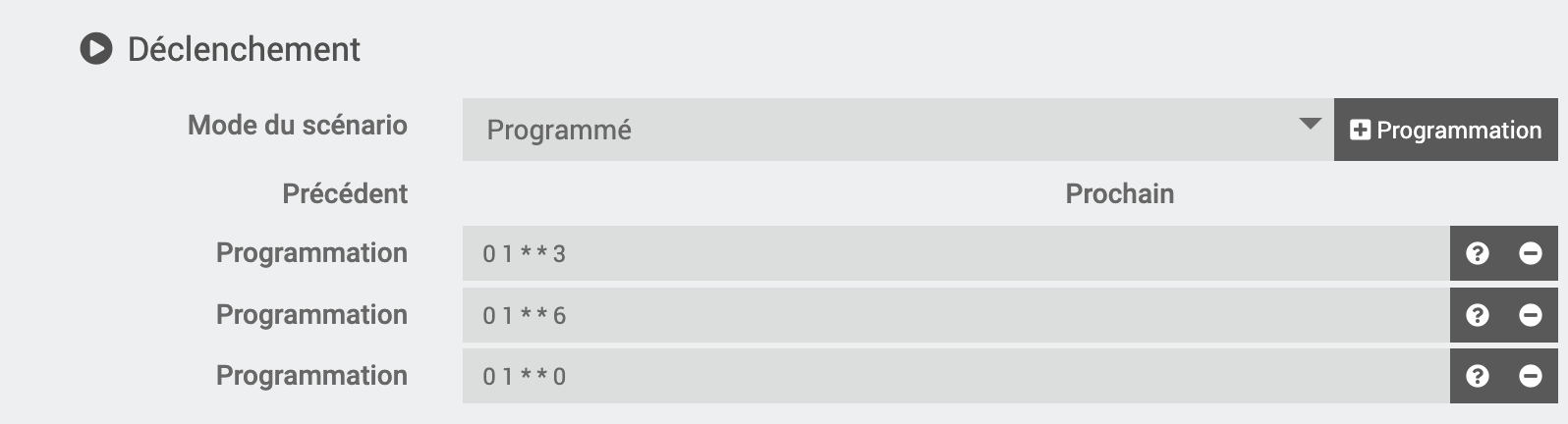

Podemos então imaginar a realização de cenários mais complexos em Jeedom para controlar o seu aquecedor de água com mais precisão. Exemplo aqui eu aciono esse cenário todas as quartas, sábados e domingos (meus dias fora de pico):

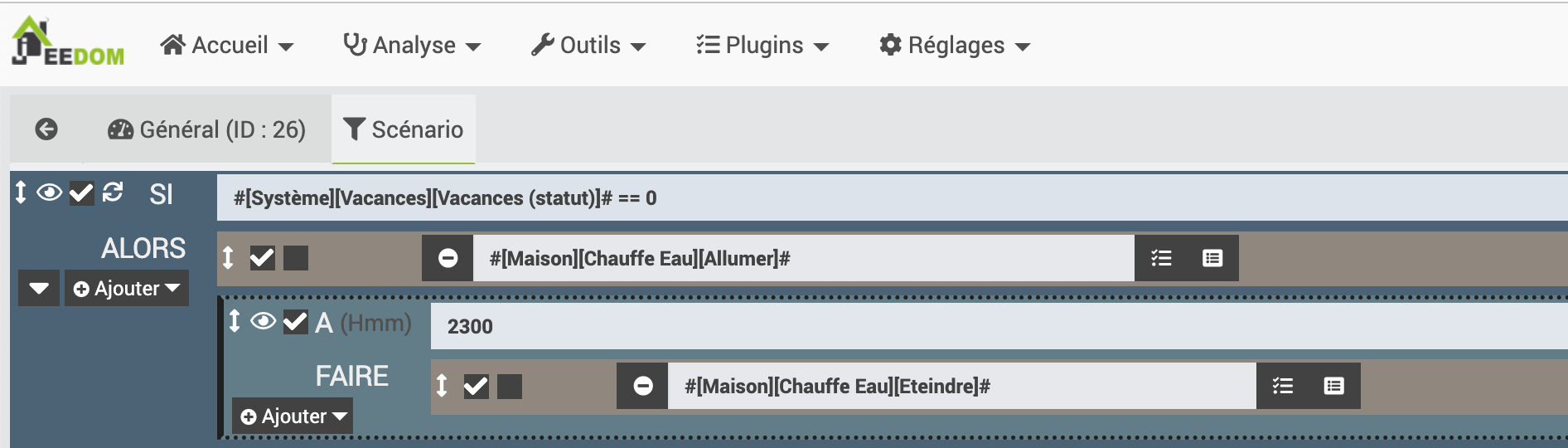

E se a casa não estiver no modo “Férias”, então ativo o esquentador, que desliga automaticamente às 23h:
É claro que este é apenas um exemplo. Podemos definir os horários da noite se a nossa assinatura prevê horários fora de ponta à noite, ou activar o esquentador apenas nos dias em que a electricidade é mais barata recuperando o informações de andamento da nossa assinatura ou diretamente do medidor através de um módulo Teleinfo Lixee Por exemplo. Também podemos acioná-lo de acordo com a nossa produção solar, graças ao dados recuperados usando soquetes conectados ou OpenDTU. As possibilidades são inúmeras!
Conclusão
Este módulo está instalado há algumas semanas e faz o trabalho perfeitamente! Ele está completamente esquecido, inclusive, já que gerencia sozinho o acionamento do aquecedor de água. O meu esquentador é independente das ordens do contador eléctrico, podendo ser “conectado” e controlável mesmo remotamente, seja através da aplicação Shelly ou mesmo do meu sistema de domótica.
Esta instalação permitiu-me também conhecer um pouco do eco sistema Shelly, que se revela extremamente completo e funcional! As possíveis interações entre equipamentos podem até possibilitar a dispensa de caixa de domótica, para quem procura uma solução fácil de utilizar, sem ser demasiado simplista.
[módulo content-egg=AE__domadoofr template=custom/compact groups=”shelly”]
É claro que este é apenas um exemplo com um módulo Shelly. Mas todos os módulos de automação residencial que podem controlar um contato seco, sejam eles ZigBee, Zwave, Wifi, etc., podem controlar facilmente um aquecedor elétrico de água usando o mesmo esquema elétrico:
